-30-
Instrucciones de funcionamiento
INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
La herramienta está provista de un interruptor gatillo de
velocidad variable. La herramienta se puede encender
(posición "ON") o apagar (posición "OFF") al apretar o
soltar el gatillo (Fig. 1).
La velocidad se puede ajustar desde el valor mínimo
hasta el máximo de las RPM nominales mediante la
presión ejercida sobre el gatillo.
Ejercer más presión para aumentar la velocidad y
disminuir la presión para reducir la velocidad.

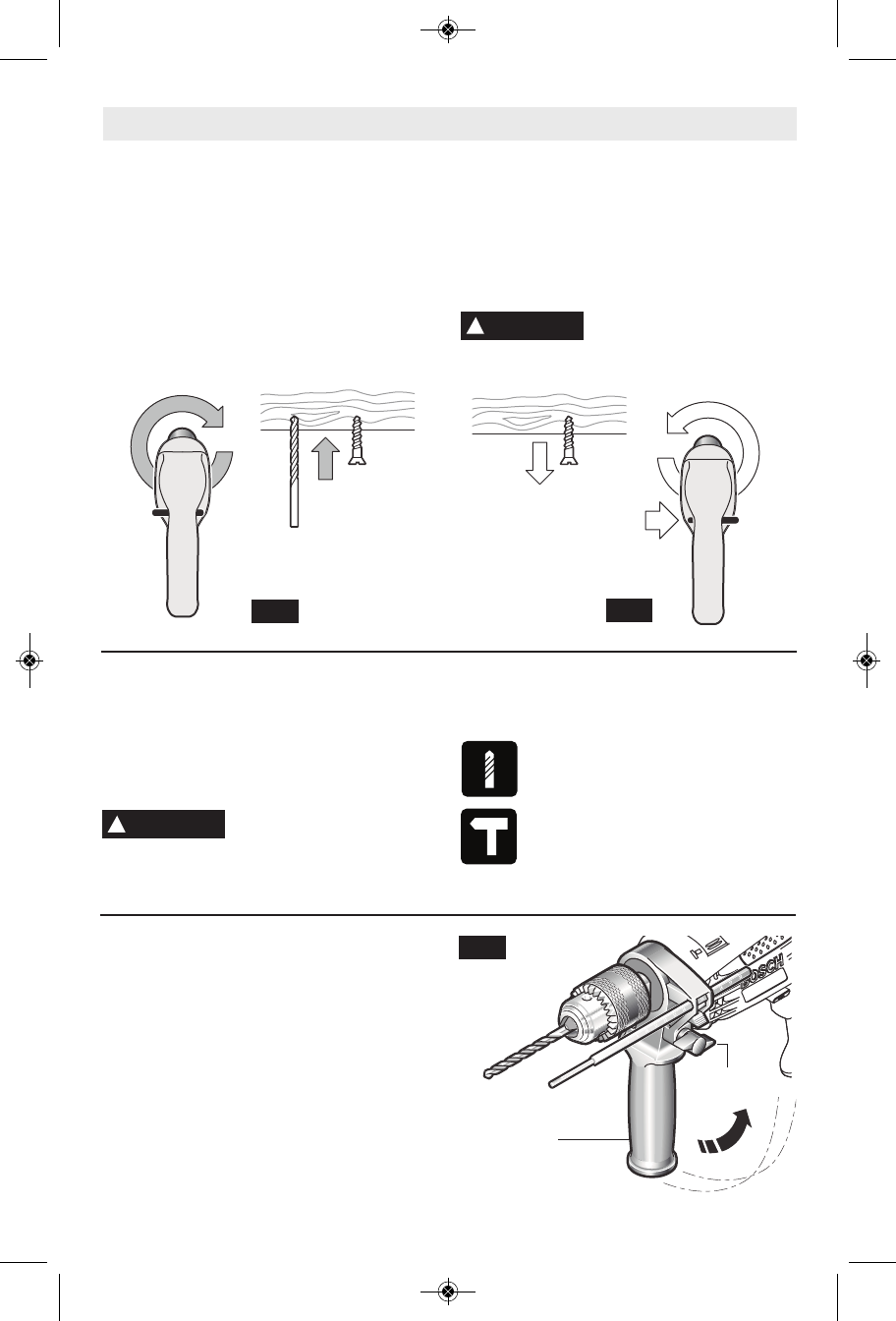

BOTÓN DEL INTERRUPTOR DE INVERSIÓN
El botón del interruptor de inversión está ubicado
encima del interruptor gatillo y se utiliza para invertir el
sentido de rotación de la broca. Para la rotación de
avance (con el mandril orientado en sentido opuesto a
usted), mueva el botón completamente hacia la
izquierda. Para la rotación inversa, mueva el botón
completamente hacia la derecha (Fig. 2).
No cambie el sentido de giro
hasta que la herramienta se haya
detenido por completo. El cambio durante el giro del
mandril puede causar daños a la herramienta.
DIAL DE SELECCION DE
TALADRO/TALADRO DE PERCUSION
El dial selector permite ajustar la herramienta para
varias aplicaciones de taladrado y taladrado de
percusión. Gire la dial selector hacia la derecha o
hacia la izquierda, dependiendo de las aplicaciones
que se indican a continuación (Fig. 1).
No accione el dial de selección
hasta que la herramienta se
haya detenido por completo. Si se gira el dial mientras
el embrague está girando, la herramienta puede
dañarse.
No utilice brocas de demolición o de desbastado, tales
como brocas de punta rompedora, brocas de cincel,
brocas de pala, brocas de media caña, etc.
Acción de taladrado solamente: Para
taladrar en maderas, metales, plásticos u
otros materiales que no sean hormigón.
Taladrado con acción de percusión: Para
taladrar en hormigón, asfalto, loseta u otros
materiales duros similares.
!
PRECAUCION
FIG. 2
FIG. 3
!
PRECAUCION
MANGO AUXILIAR
El mango auxiliar proporcionará control adicional,
apoyo y guía para la herramienta. El mango es ajustable
alrededor de la montura del collarín del mango de 360°.
Para montarlo, afloje el pomo de mariposa, deslice el
mango completamente sobre el mandril hasta la
montura del collarín y apriete el pomo de mariposa
(Fig. 4).
POMO DE
MARIPOSA
MANGO
AUXILIAR
FIG. 4
