REMARQUE:
Lorsque le manchon ne se relâche plus, fixer la
poignée latérale à la bague de retenue, tenir la
poignée latérale fermement, puis tourner le
manchon pour le desserrer manuellement. (Fig. 4)
9. Vérification du sens de rotation (Fig. 4) (DV13VSS,
DV16VSS uniquement)
La mèche tourne dans le sens des aiguilles d'une
montre (vue de l'arrière) quand on tourne le levier
de changement rotatif vers le côté marqué R.
Tournez le levier de changement rotatif vers le côté
repère (L) pour faire tourner la mèche dans le sens
inverse des aiguilles d'une montre.
(Il y a des repères
L
(gauche) et
R
(droite) sur le
corps de l’outil.)

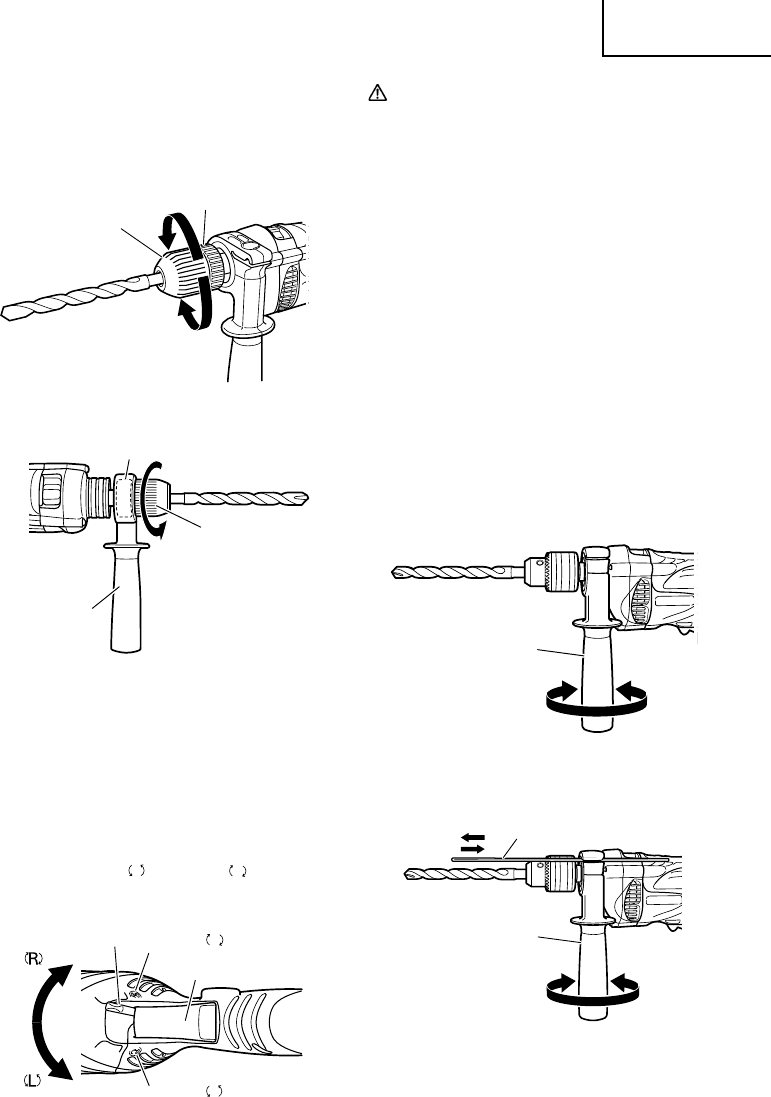

Fig. 4
Fig. 3
PRECAUTION:
ⅷ
Ne jamais changer la direction de rotation de la
mèche pendant le fonctionnement. Mettez
l’interrupteur principal sur “OFF” avant de changer
la direction de rotation de la mèche sinon le
moteur prend deu.
ⅷ
Quand vous utilisez l’outil en tant que marteau
perforateur, feites-le toujours tourner dans le sens
horaire.
10. Fixation de la poignée latérale (Fig. 6)
Fixer la poignée latérale à la pièce de montage.
Tourner la griffe de la poignée latérale dans le sens
des aiguilles d’une montre pour la serrer.
Régler la poignée sur une position correspondant
au fonctionnement, puis serrer la griffe de la
poignée latérale.
Pour attacher un témoin de profondeur sur la
poignée latérale, introduire le témoin dans la
rainure en U sur la poignée latérale, régler la
position du témoin en fonction de la profondeur
souhaitée pour le trou, et resserrer la saisie de la
poignée latérale à fond. (Fig. 7)
Fig. 5
Fig. 6
Fig. 7
Desserrer
Serrer
Bague de retenue
Manchon
Desserrer
Manchon
Bague de retenue
Poignée
latérale
Repère
L
Repère
R
Levier de
changement rotatif
Gâchette
SerrerDesserrer
Poignée
latérale
Jauge de profondeur
Poignée
latérale
Desserrer Serrer
