INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
La herramienta está provista de un interruptor gatillo de
velocidad variable. La herramienta se puede encender
(posición "ON") o apagar (posición "OFF") al apretar o
soltar el gatillo. La velocidad se puede ajustar desde el
valor mínimo hasta el máximo de las RPM nominales
mediante la presión ejercida sobre el gatillo. Ejercer más
presión para aumentar la velocidad y disminuir la
presión para reducir la velocidad (Fig. 1).
Para reducir el riesgo de
lesiones, deje de usar
inmediatamente la herramienta si el control de
velocidad variable deja de funcionar. Es probable que se
produzca una pérdida subsiguiente del control de
encendido y apagado del interruptor gatillo.
PALANCA DE AVANCE/INVERSIÓN Y
CIERRE DEL GATILLO
Después de utilizar la
herramienta, fije el gatillo en la
posición de apagado ("OFF") para ayudar a evitar los
arranques accidentales y la descarga accidental de las
baterías.
La herramienta está equipada con una palanca de
avance/inversión y un cierre del gatillo con ubicación
encima del gatillo (Fig. 1). Esta palanca fue diseñada
para invertir el sentido de rotación de la broca y para fijar
el gatillo en la posición de apagado.
Para la rotación de “Avance” (con el mandril orientado
en sentido opuesto a usted), mueva la palanca comple-
tamente hacia la izquierda.
Para la rotación inversa, mueva la palanca
completamente hacia la derecha. Para activar el cierre
del gatillo, mueva la palanca hasta la posición central “OFF”.
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo.
El cambio durante el
giro del mandril puede causar daños a la herramienta.
CAMBIO DE ENGRANAJES
La herramienta está equipada con dos intervalos
distintos de engranajes, engranaje de baja velocidad y
engranaje de alta velocidad. El engranaje de baja
velocidad proporciona un par motor alto y velocidades
de taladrado más lentas para trabajo pesado o para
apretar tornillos. El engranaje de alta velocidad
proporciona velocidades más rápidas para taladrar
cuando se trata de trabajo más ligero. Para cambiar
velocidades, deslice el conmutador hasta la posición
alta o baja (Fig. 1).
ATENCION: Si parece que la herramienta está en
marcha, pero el mandril no gira, asegúrese de que el
interruptor de cambio de engranajes está empujado
completamente hasta la posición deseada.
EMBRAGUE AJUSTABLE
La herramienta cuenta con 15 posiciones de embrague.
El par motor de salida aumentará a medida que la anilla
del embrague sea girada del 1 al 15. La posición de
taladro “ ” fijará el embrague para permitir el
taladrado y atornillado de piezas que requieren trabajo
pesado y también permite cambiar las brocas rápida y
fácilmente en el mandril de apriete sin llave (Fig.1).
FRENO
Cuando se suelta el interruptor gatillo, éste activa el
freno para detener el mandril rápidamente. Esto es
especialmente útil para apretar y remover tornillos
repetidamente.
ÁREA DE ALMACENAMIENTO DE LA BROCA
La herramienta está equipada con una broca y un área
de almacenamiento de la broca ubicada
convenientemente en la base del mango, donde la
broca siempre está al alcance de la mano y es poco
probable que se pierda o se deje fuera de su sitio
(Fig. 1).
-39-
Instrucciones de funcionamiento
PRECAUTION
!
ADVERTENCIA
!

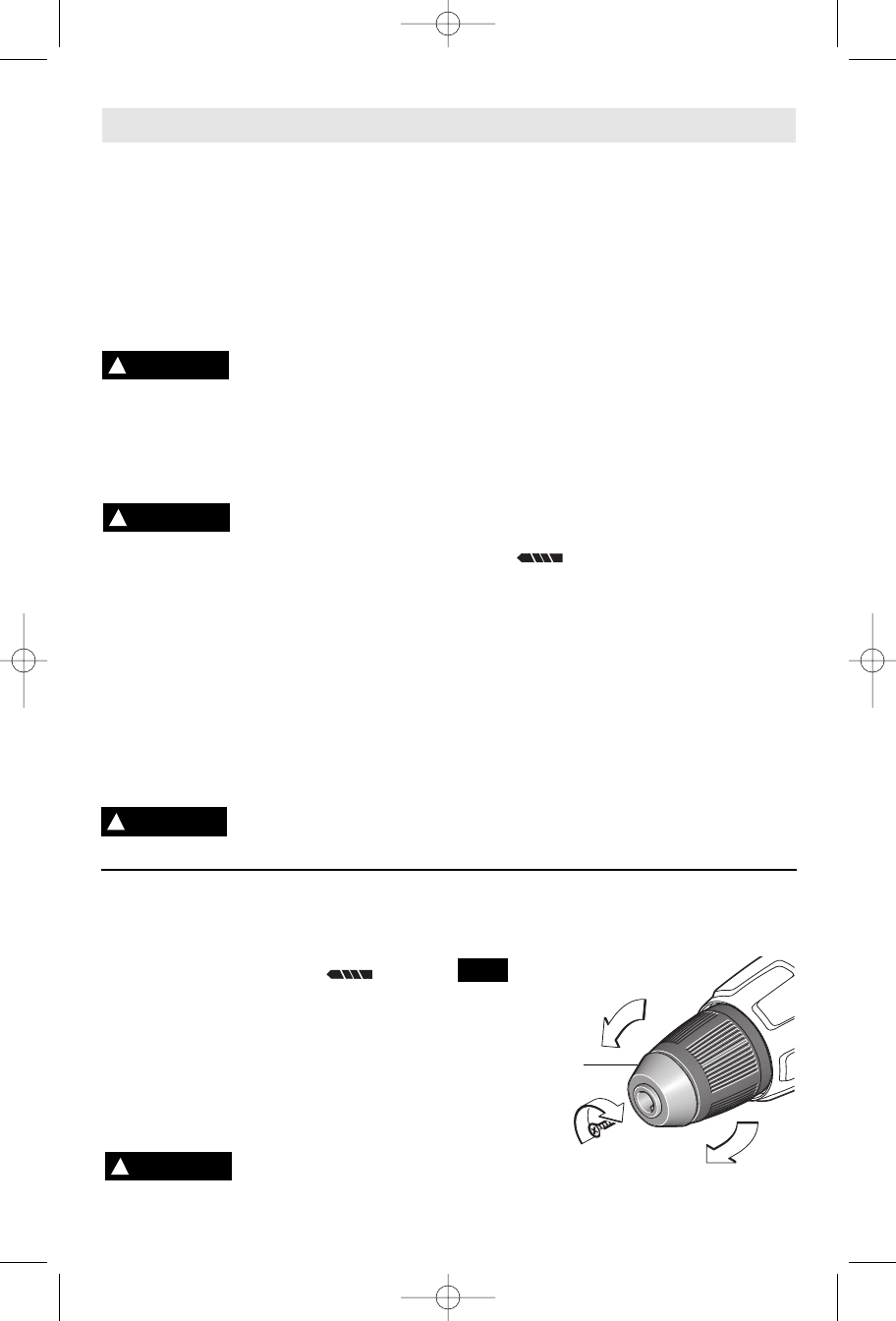

COLOCACION DE LAS BROCAS
Mueva la palanca del interruptor de inversión hacia la
posición central “OFF” (desconectado). Quite el
paquete de baterías y gire la anilla del embrague hasta
el símbolo de broca taladradora “ ”. Gire el
manguito del mandril en sentido contrario al de las
agujas del reloj según se ve desde el extremo del
mandril y abra el mandril hasta aproximadamente el
diámetro de la broca taladradora. Introduzca un broca
limpia hasta las estrías de la broca taladradora para
brocas pequeñas o hasta donde se pueda para brocas
grandes. Cierre el mandril girando el manguito del
mandril en el sentido de las agujas del reloj y apriételo
firmemente a mano (Fig.2).
No use la potencia del taladro
mientras agarra el mandril
para aflojar o apretar la broca. Es posible que se
produzcan quemaduras por fricción o lesiones en las
manos si se intenta agarrar el mandril que gira.
ADVERTENCIA
!
G
MANGUITO DEL
MANDRIL
FIG. 2
ADVERTENCIA
!
