Español - 5
Disco lijador segmentado
(plato pulidor de fibra)
(para husillo con rosca M 14)
Para ciertas aplicaciones deberá desmontarse la
caperuza protectora 6 y montar la protección
para las manos 12. Montar la brida de apoyo es-
pecial 8 (accesorio especial, nº de pedido
2 605 703 028) y el disco lijador segmentado so-
bre el husillo portamuelas 5. Enroscar la tuerca
de fijación 10 y apretarla con la llave de dos pivo-
tes.
Plato lijador de goma 13
Para ciertas aplicaciones deberá desmontarse la
caperuza protectora 6 y montar la protección
para las manos 12.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca tensora 15 y apretarla con la
llave de dos pivotes.
Cepillo de vaso 16/cepillo de disco
(para husillo con rosca M 14)
Para ciertas aplicaciones deberá desmontarse la
caperuza protectora 6 y montar la protección
para las manos 12.
El útil tiene que poder enroscarse a una profun-
didad suficiente en el husillo 5 para que asiente
firmemente contra la brida del husillo que se en-
cuentra al final de la rosca del husillo. Apretar el
útil con la llave fija.
(para husillo con rosca M 14)
En lugar de la tuerca de fijación 10 puede em-
plearse la tuerca de fijación rápida 11 (accesorio
especial). Los útiles de amolar pueden montarse
entonces sin precisar un útil adicional.
Solamente deberá emplearse la tuerca de fija-
ción rápida 11 para sujetar discos amolado-
res y tronzadores.
Utilizar únicamente una tuerca de fijación rá-
pida 11 en perfecto estado.
Al montar la tuerca, prestar atención a que la
cara que lleva la inscripción no asiente sobre
el disco de amolar; la flecha debe encon-
trarse además sobre la marca índice 18.

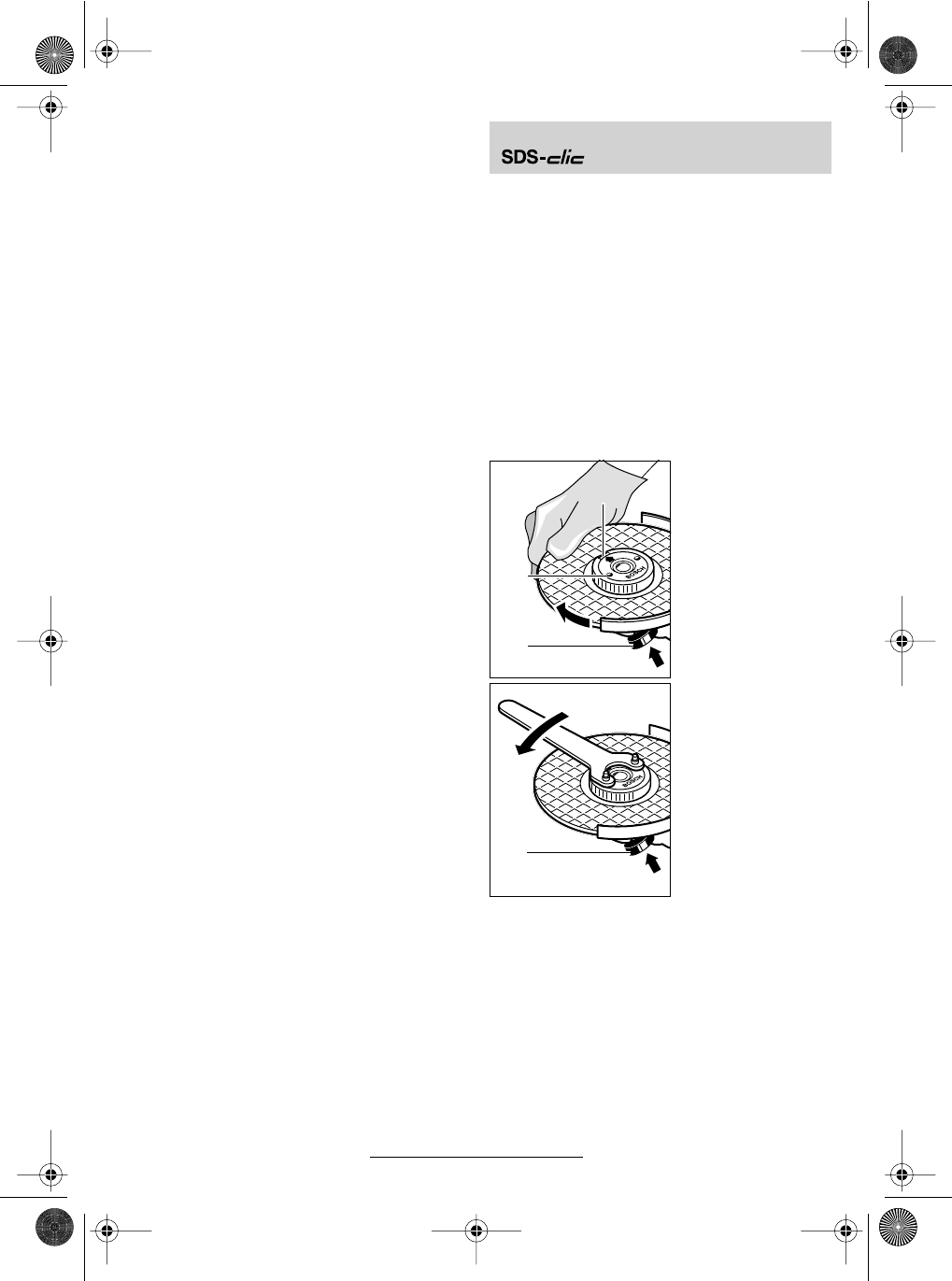

Retener el husillo
portamuelas presio-
nando el botón de
bloqueo del husillo 4.
Apretar la tuerca de
fijación rápida gi-
rando con fuerza el
disco de amolar en el
sentido de las agujas
del reloj.
Una tuerca de fija-
ción rápida sin dañar,
correctamente mon-
tada, se deja aflojar a
mano girando el ani-
llo moleteado en sen-
tido contrario a las
agujas del reloj.
No intentar aflojar
nunca con una te-
naza una tuerca de
fijación rápida blo-
queada, sino con la
llave de dos pivo-
tes. Aplicar la llave
de dos pivotes según
se muestra en la fi-
gura.
Tuerca de fijación rápida
4
18
11
4
