MONTAGE DES EMBOUTS (Modèles sans clé)
Les embouts sont tenus par un système de douille
sans clé conçu spécifiquement pour les embouts de
scie spirale avec queue de 1/8 po (0,125 po), 1/4 po
(0,250 po) ou 5/32 po (0,156) po.
Les cannelures des
embouts sont vives et
doivent être maniées soigneusement.
Enfoncez et maintenez le blocage d’arbre puis tournez
le mandrin sans clé et l’arbre jusqu’à ce que le
blocage d’arbre s’enclenche et empêche l’arbre de
tourner.
Pour éviter que l'outil ne
soit endommagé, ne
l'empêchez jamais de pivoter en vous servant du
blocage d'arbre comme d'un dispositif de freinage.

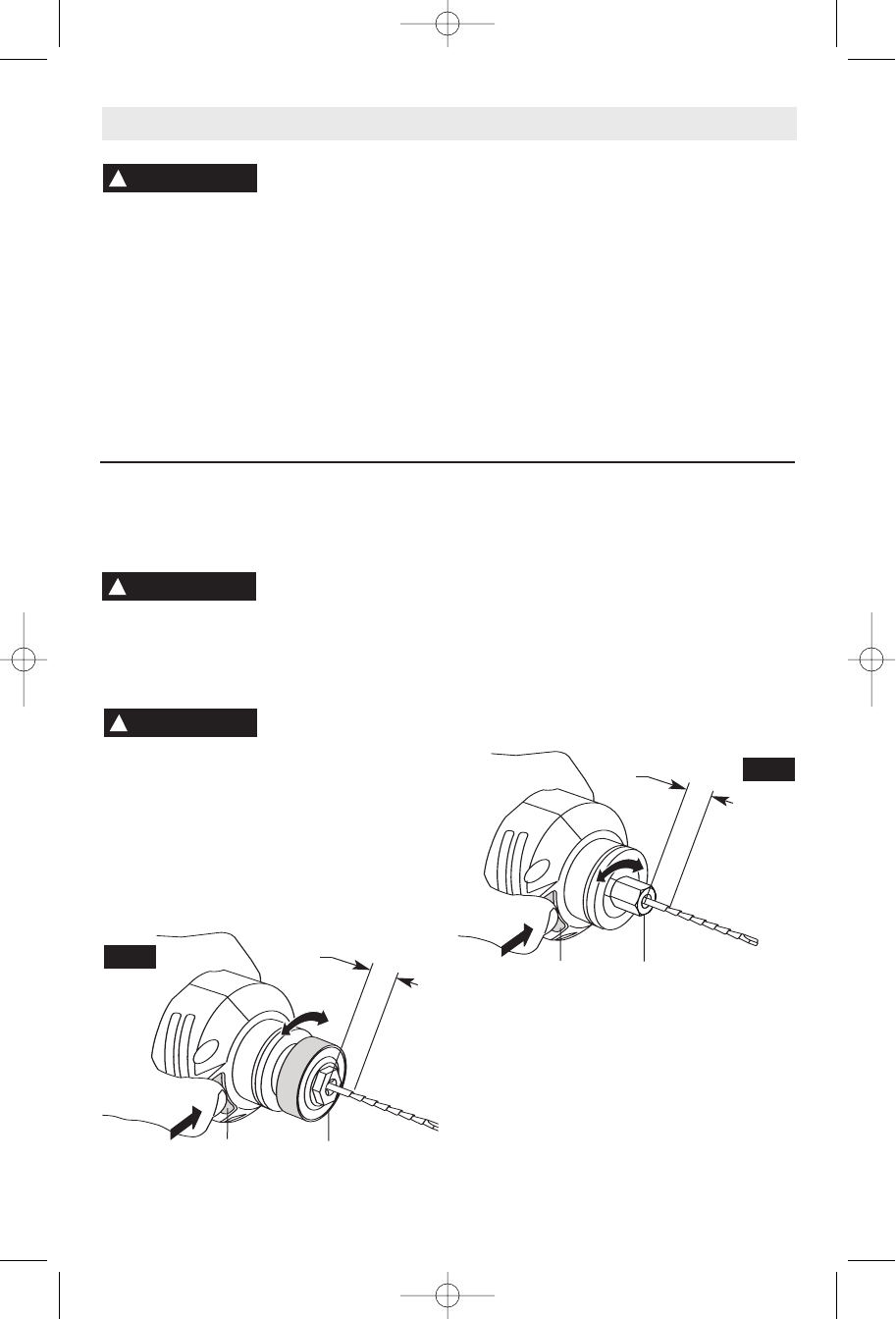

Tournez le mandrin sans clé (en sens anti-horaire)
(Fig. 2). Enlevez l’embout existant (si un est présent)
et enfoncez le nouvel embout aussi profond que
possible mais pas au point que ses cannelures
pénètrent dans les mors du mandrin. (Laissez la
queue dépasser d’environ 1/8 po). Appuyez à
nouveau sur le blocage d’arbre et serrez fermement le
mandrin sans clé (en sens horaire) à la main.
Remarque: Quand on utilise des embouts d’1/4 po et
5/32 po, il se peut qu’il soit nécessaire d’utiliser une
clé sur la partie frontale du mandrin sans clé afin de
pincer fermement l’embout.
MONTAGE DES EMBOUTS (Modèles standard)
Les embouts sont maintenus par un système de
douille. Utilisez la douille de 1/8 po (0,125 po), 1/4
po (0,250 po) ou 5/32 po (0,156 po) suivant le
diamètre de la queue de l’embout.
Appuyez sur le blocage de l’arbre et maintenez-le
enfoncé, puis tournez l’écrou de douille jusqu’à ce que
le blocage de l’arbre s’enclenche et bloque l’arbre.
Utilisez la clé livrée en standard pour desserrer l’écrou
(en sens anti-horaire) (Fig. 3).
Enlevez l’embout existant (s’il y en a un) et enfoncez
le nouvel embout aussi profondément que possible
sans toutefois que ses cannelures ne pénètrent dans
la douille (laissez la queue dépasser d’environ 1/8 po).
Ré-enclenchez le blocage de l’arbre et serrez l’écrou
(sens horaire) à la main puis avec la clé jusqu’à ce
que l’embout soit fermement serré.
-21-
Débranchez la fiche de la
prise de courant avant
d'effectuer quelque assemblage ou réglage que ce
soit ou de changer les accessoires. Ces mesures de
sécurité préventive réduisent le risque d'une mise en
marche accidentelle de l'outil. Assurez-vous que
l'écrou de douille est serré solidement avant de
mettre l'outil en marche.
DÉMONTAGE ET REMONTAGE DE L’ENSEMBLE DU
GUIDE DE PROFONDEUR
L’ensemble du guide de profondeur comprend le
guide de profondeur, le vis de blocage et le support.
Pour démonter le guide de profondeur de l’outil,
desserrez la manette de blocage et sortez l’ensemble
au complet de l’outil en tirant tout droit. Pour le
remonter, replacez le guide bien à fond sur la bague
de l’outil et bloquez la manette de serrage (Fig. 1).
DÉMONTAGE ET REMONTAGE DE L’ENSEMBLE DU
CAPOT D’ASPIRATION
(Non inclus, disponible en accessoire)
Le capot d’aspiration est prévu pour s’adapter aux
tuyaux d’aspiration de 35 mm.
L’ensemble du capot d’aspiration comprend le capot
d’aspiration, le bouton de blocage et le support.
Pour démonter l’ensemble du capot d’aspiration de
l’outil, desserrez la manette de blocage et sortez
l’ensemble au complet de l’outil en tirant tout droit.
Pour le remonter, replacez le guide bien à fond sur la
bague de l’outil et bloquez la manette de serrage
(Fig. 1)
AVERTISSEMENT
!
Assemblage
MISE EN GARDE
!
AVERTISSEMENT
!
MANDRIN
SANS CLÉ
BLOCAGE
D’ARBRE
3mm
FIG. 2
ÉCROU DE
DOUILLE
BLOCAGE
D’ARBRE
3mm
FIG. 3
