Manual de Instrucciones y Lista de Piezas FP260000
Términos y definiciones
Interruptor ON / OFF ( I / O )-
Ponga el interruptor en la posición
ON ( I ) para encender el compresor.
Ponga el interruptor en la posición
OFF ( O ) para apagar el compresor.
El interruptor debe colocarse en
la posición OFF ( O ) para conectar
o desconectar el cordón eléctrico
del tomacorrientes o para cambiar
herramientas.
Válvula de seguridad ASME - Esta
válvula automáticamente libera el aire
si la presión del tanque excede el valor
máximo fijado de fábrica.
Mango - Diseñado para mover el
compresor.
Regulador - El regulador controla la
cantidad de presión de aire expulsada
por la manguera. Al girar la perilla del
regulador en sentido horario (hacia la
derecha) la presión de aire a la salida
aumenta. Al girar la perilla en sentido
antihorario (hacia la izquierda) la
presión de aire a la salida disminuye.
Al girar la perilla completamente en
sentido antihorario, el suministro de
aire se cierra completamente.
Manómetros - Hay dos manómetros
ubicados al lado del regulador. Estos
dos manómetros indican la presión del
aire en bar (psi). El manómetro de la
izquierda muestra la presión de salida.
Asegúrese de que este manómetro
indique CERO (ajustando el regulador)
ANTES de cambiar las herramientas de
aire o de desconectar la manguera de la
salida. El manómetro que se encuentra
a la izquierda muestra la presión del
tanque indicando que el compresor
está acumulando presión de forma
adecuada.
Llave de drenaje - Esta válvula está
ubicada debajo del tanque. Úsela
para drenar la humedad del tanque
diariamente, para evitar que el tanque
se oxide.
Protección del motor - Si la unidad
está sobre exigida, un limitador
térmico apagará la unidad. Si esto
sucede, apague la unidad poniendo el
interruptor en OFF, espere 30 minutos a
que se enfríe y vuelva a encender para
continuar con el trabajo.

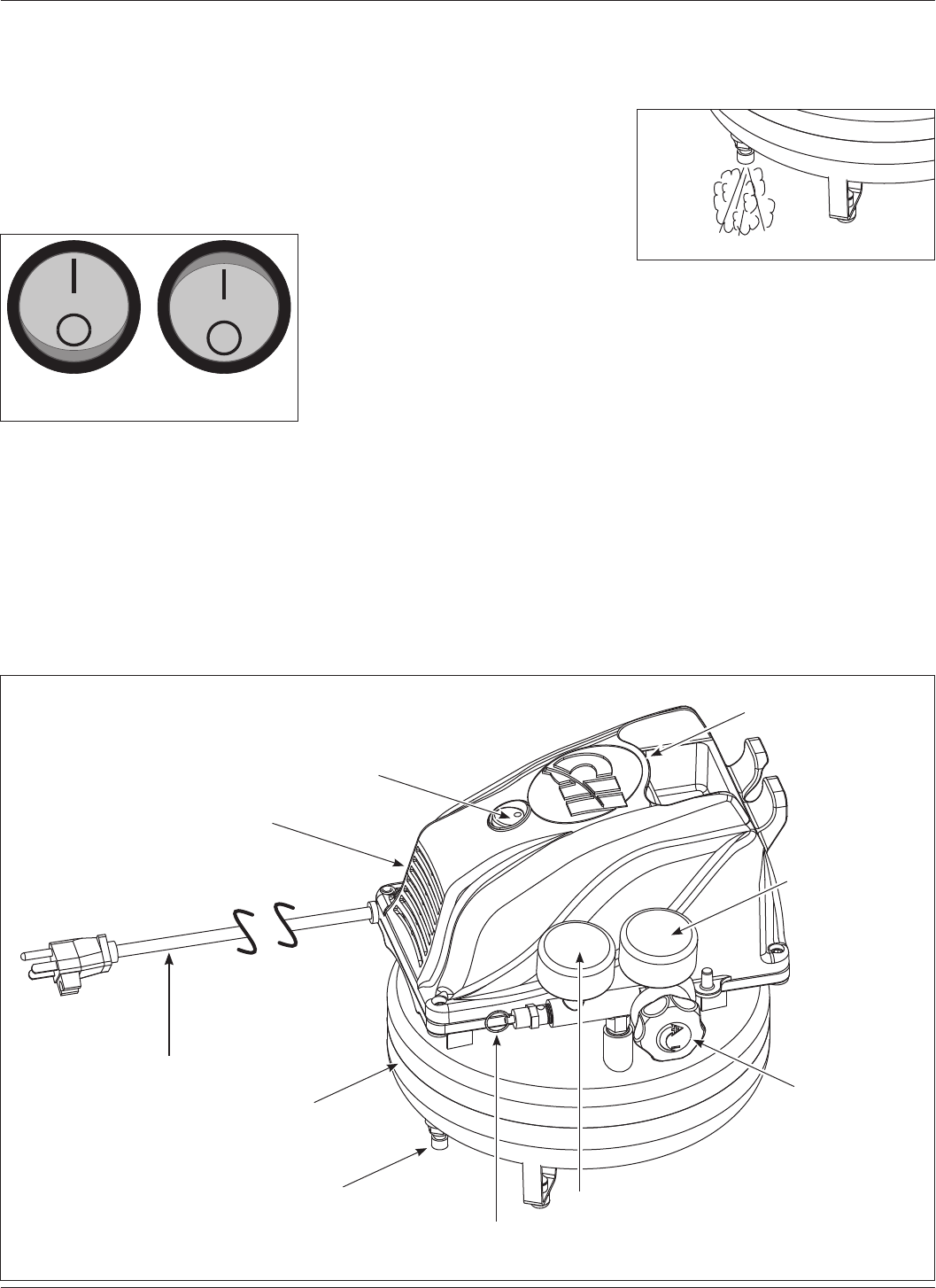

Figura 1 - Interruptor ON / OFF
Posición ON Posición OFF
Figura 2 - Llave de drenaje
Figura 3 - Identificación de la Unidad
Interruptor de encendido / apagado
Tapa
Válvula de drenaje del tanque
Tanque
Mango
Regulador
Manómetro de
salida
Válvula de seguridad ASME
Manómetro del tanque
Cordón eléctrico con
enchufe
Interruptor de presión (ubicado
internamente) - Al encender el
compresor (ON), este interruptor lo
apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima de apagado / corte. Si el
compresor queda encendido y el aire en
el tanque se agota, este interruptor le
permite al compresor volver a arrancar
automáticamente cuando la presión
alcance el valor de reencendido /
arranque.
