Les articles portant un astérisque (*)
ont été expédiés desserrés avec
l'appareil.
1. La roue a un moyeu décentré. Avec le
moyeu décentré face au fer d’essieu,
placer le boulon d’essieu à travers les
trous de la roue et du fer d’essieu.
2. Placer la rondelle plate et la rondelle
de blocage sur le boulon de l'axe.
Bien resserrer l'écrou sur la partie
filetée du boulon d'essieu.
3. Répéter la procédure de l'autre côté.
GRAISSAGE
CE MODÈLE EST
LIVRÉ SANS HUILE!
Suivre les instructions de graissage
avant de faire fonctionner le
compresseur.
Utiliser l'huile expédiée avec le
compresseur. Ne pas utiliser de
l'huile à moteur normale, tel que
10W-30, à moins qu'elle soit 100%
synthétique. Les additifs de l'huile
régulière à moteur peuvent provoquer
des dépôts dans la soupape et réduire
la durée de vie utile de la pompe. Pour
une durée de vie de pompe maximale,
drainer et remplacer l’huile après les
premières heures d’utilisation.
La pompe du compresseur prend environ
220 ml d'huile. Le regard dans la partie
du carter de la pompe portant la mention
de niveaux "max" et "min". Éviter de trop
remplir en ajoutant l'huile graduellement
et en vérifiant le niveau d'huile plusieurs
fois avec la jauge. Ajouter suffisamment
d’huile pour atteindre le niveau "max"
sur le regard. Le niveau d'huile approprié
est illustré à la figure 3.
FILTRE D’ASPIRATION
Enfiler le filtre d’aspiration dans
l’ouverture filetée sur le côté de la tête
du compresseur tel qu’illustré à la
figure 4. Resserrer un peu avec une clé.
11 Fr
Installation
ENDROIT
Il est très important d’installer le
compresseur dans un endroit propre et
bien ventilé où la température n’excédera
pas 38˚C (100˚F).
Un espace libre minimum de 45,7
centimètres entre le compresseur et un
mur est exigé pour éviter le stoppage d’air
par des objets.
Ne pas situer la prise
d’air du compresseur
près de la vapeur, un jet pulvérisé de
peinture, endroits de décapage au sable
ou autre sources de contamination. Le
débris endommagera le moteur.
INSTALLATION ÉLECTRIQUE
Seul un électri-cien
qualifié doit
effectuer l’installation électrique et
raccordements électriques. Respecter
toutes les codes locals et nationales de
l’électricité.
CÂBLAGE
1. Les codes de câblage électrique locaux
diffèrent d'un endroit à l'autre. Le
câblage source, la fiche et le protecteur
doivent être d'une valeur nominale
d'au moins l'ampérage et la tension
indiqués sur la plaque signalétique du
moteur et doivent répondre à tous les
codes électriques pour ce minimum.
2. Utiliser un fusible à action retardée ou
un disjoncteur.
3. Ce produit est conçu pour l’utilisation
d’un circuit de 120 volts et a une fiche
de mise à la terre comme celle indiquée
sur la Fig. 5. Assurer que le modèle est
branché à une prise de courant qui a la
même configuration que la fiche. Ce
produit doit être mis à la terre. Dans
l’évenement d’un court-circuit, la mise à
la terre diminue le risque de secousse
électrique en fournissant un fil
d’échappement pour le courant
électrique. Ce produit est équipé avec
un cordon qui a un fil de terre avec une
fiiche de terre. La fiche doit être
branchée dans une prise de courant qui
a été installée et mise à la terre
correctement en respectant tous les
codes et règlements locaux.
La surchauffe, les court-circuit et les
dommages d'incendie proviendront d’ un
câblage inadéquat.
TEST
RESET

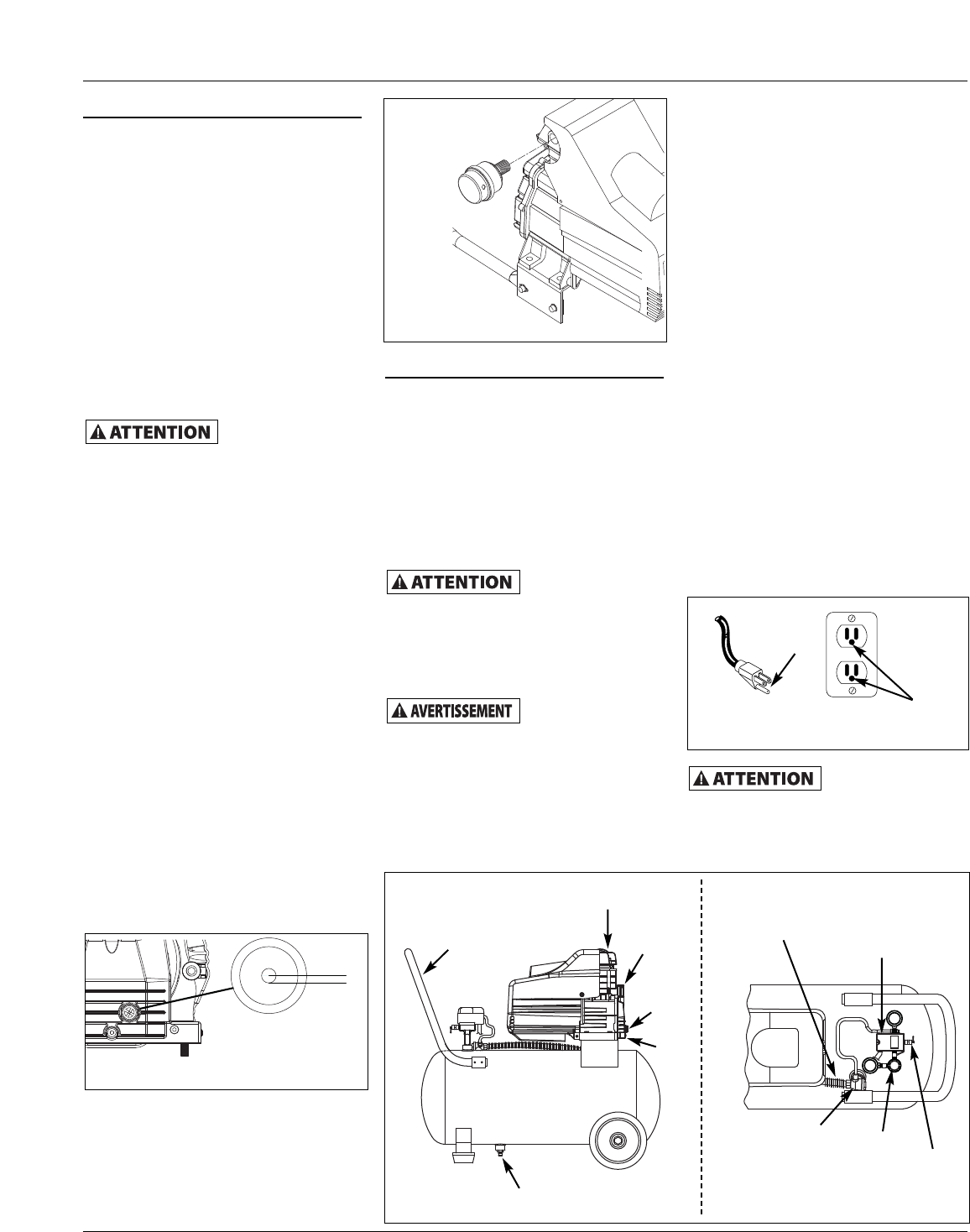

Figure 5 - Méthode de mise à la terre
Broche
de Terre
Prise de Courant Mise de Terre
Assemblage (Suite)
Figure 4 -
Installation du filtre d’aspiration
Figure 3 - bon niveau d'huile
Max.
Min
.
Tube
d'échappement
Poignée
Régulateur
Robinet de Purge
Figure 6 - Identification du modèle
Clapet
Soupape
de
Sûreté
Manostat
(Auto/Off)
Regard
Vue latérale de l’appareil Vue de dessus de l’appareil
Filtre d’admission
Remplissag
e d’huile /
reniflard
Bouchon
de
vidange
d’huile
