23 Sp
HU500000, HU502000
Informaciones Generales de
Seguridad (Continuación)
PRECAUCIONES PARA ROCIAR
Nunca
rocíe
materiales inflamables cerca
de llamas al descubierto
o fuentes de ignición,
incluyendo el compresor.
14. No fume mientras esté rociando
pintura, insecticidas u otras
substancias inflamables.
15. Use una máscara /
respirador cuando vaya a
rociar y siempre rocíe en
un área bien ventilada,
para evitar peligros de
salud e incendios.
16. Nunca rocíe la pintura y
otros materiales, directamente
hacia el compresor. Coloque el
compresor lo más lejos posible del
área de trabajo, para minimizar
la acumulación de residuos en el
compresor.
17. Al rociar o limpiar con solventes
o químicos tóxicos, siga las
instrucciones del fabricante de
dichos químicos.

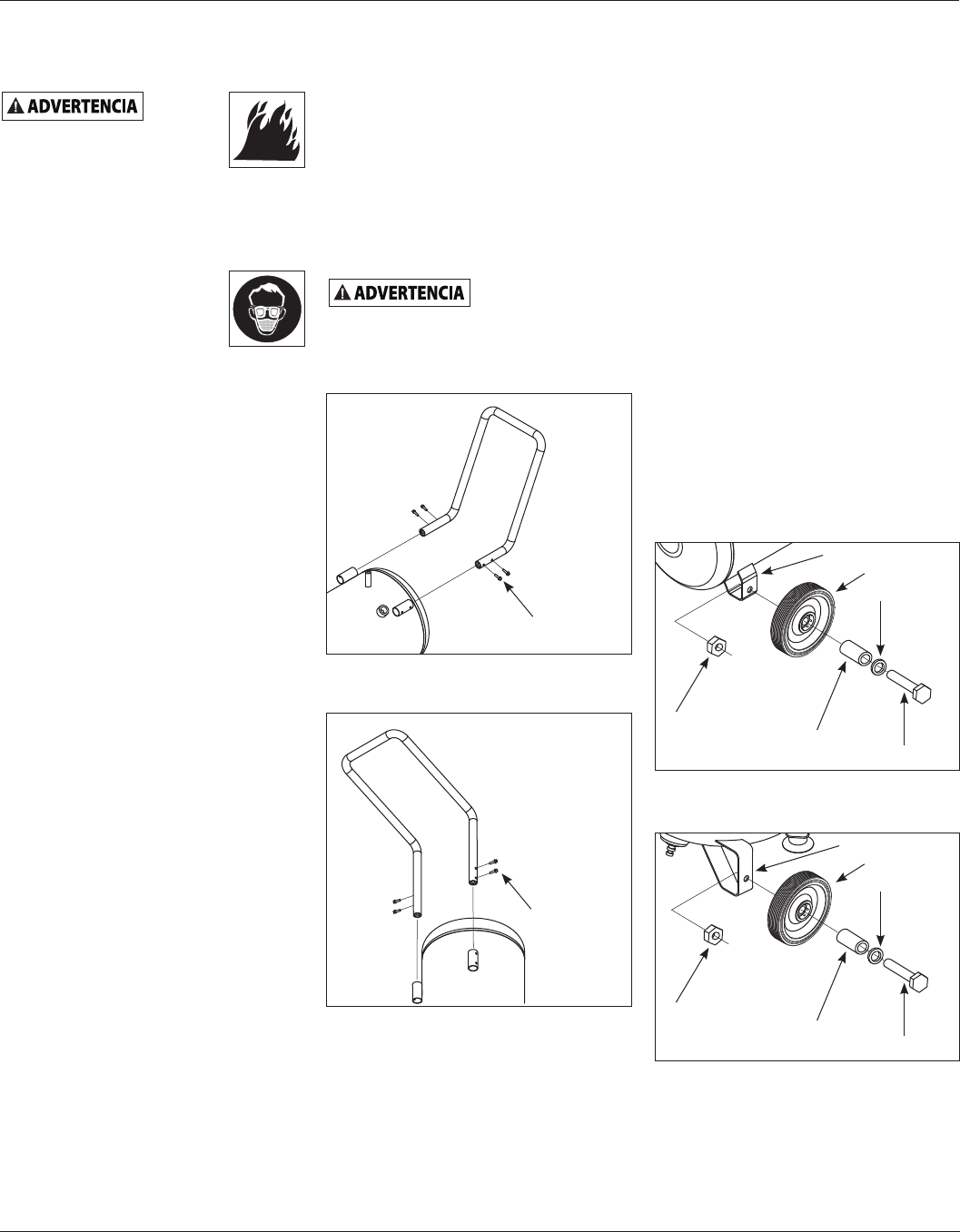

ENSAMBLAJE DE LA RUEDA
(Figuras 3 y 4)
El juego del ensamble de la rueda
incluye:
- 2 ruedas*
- 2 pernos de eje*
- 2 arandelas*
- 2 tuercas*
- 2 inserto de la rueda *
Los artículos marcados con asterisco (*)
se despacharon sueltos con la unidad.
1. La rueda tiene un cubo descentrado.
Coloque la inserción de la rueda
en el centro del cubo. Con el cubo
descentrado hacia el hierro del eje,
instale el perno del eje a través de la
arandela y de los orificios de la rueda
y del hierro del eje.
2. Coloque la arandela de presión en
el perno del eje. Luego apriete la
tuerca de modo seguro a la parte
roscada del perno del eje.
3. Repita el procedimiento con el otro
lado.
Ensamblaje
ENSAMBLAJE DEL MANGO
(Figuras 1 y 2)
1. Coloque los extremos del mango
alrededor del tanque y dentro de
la tubería de montaje. Alinee los
orificios del mango con los orificios
de la tubería de montaje.
2. Instale los 4 (cuatro) tornillos (del
paquete de piezas) a través de los
orificios de la tubería de montaje
y del mango. Apriete los tornillos.
Nunca use el
mango para
levantar la unidad completamente. Use
el mango solamente para levantar un
extremo para que las ruedas puedan
usarse para mover la unidad.
Figura 3 - Ensamblaje de la Rueda
(modelo horizontal)
Tuerca
Rueda
Inserto de la rueda
Arandelas
Perno del Eje
Hierro del eje
Figura 1 - Ensamblaje del Mango
(modelo horizontal)
Tornillos
Figura 2 - Ensamblaje del Mango
(modelo vertical)
Tornillos
Figura 4 - Ensamblaje de la Rueda
(modelo vertical)
Tuerca
Rueda
Inserto de la rueda
Arandelas
Perno del Eje
Hierro del eje
