CORDONS
PROLONGATEURS
Utilisez les bons cordons prolongateurs. Assurez-vous que
le cordon prolongateur est en bon état, qu'il comporte 3 fils,
une fiche à 3 broches et une prise à 3 cavités pouvant
recevoir la fiche de l'outil. Lorsqu'un cordon prolongateur
est utilisé, assurez-vous que celui-ci soit d'un calibre qui
convient au courant utilisé pour la scie. Un cordon de
calibre insuffisant entraînera une perte de tension d'où une
perte de puissance et la surchauffe. La figure 12 illustre le
calibre correct à utiliser selon la longueur du cordon et
l'ampérage nominal indiqué sur la plaque signalétique. S'il y
a un doute, utilisez un cordon d'un calibre supérieur. Plus le
chiffre est petit, plus le fil est gros.

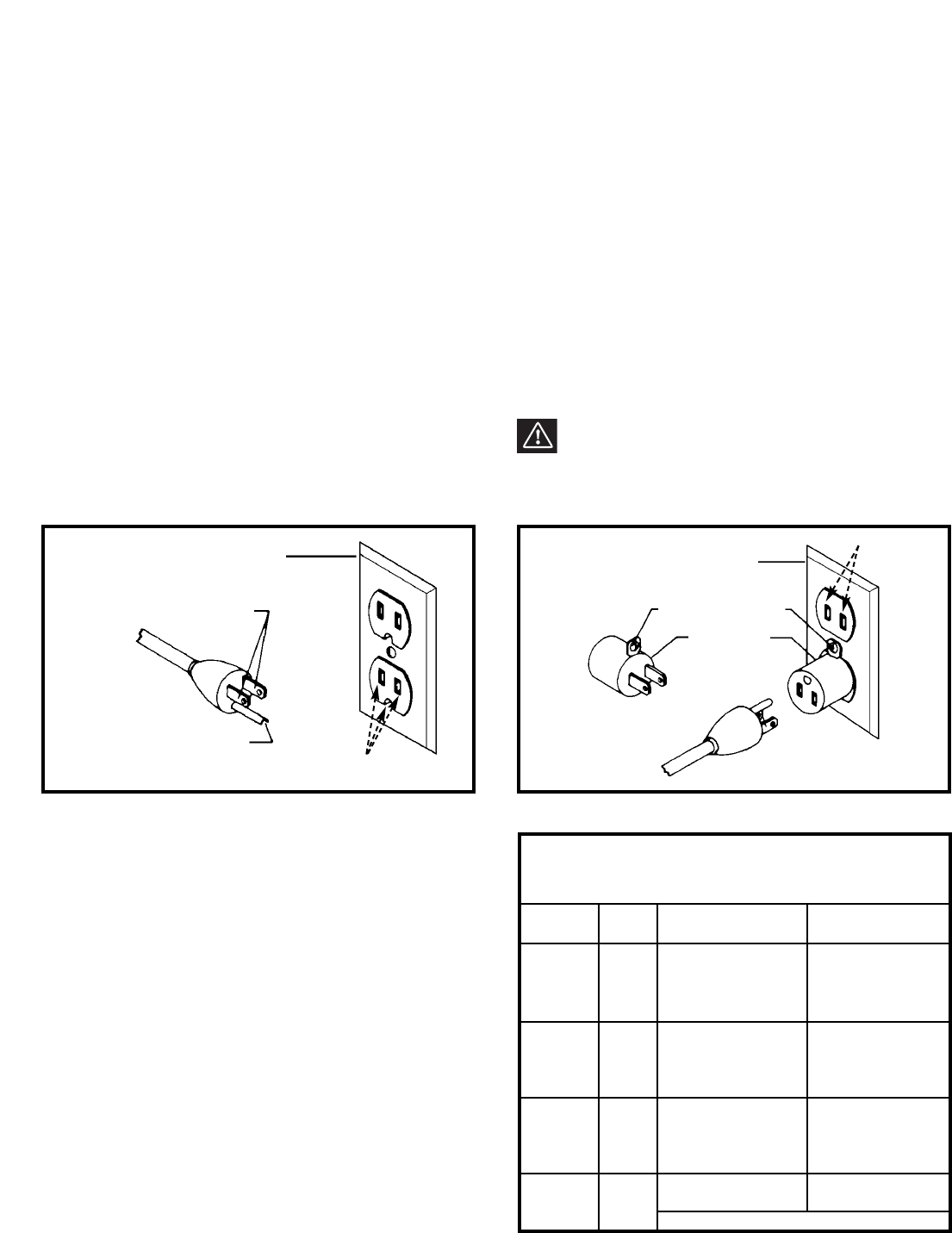

Fig. 12
Fig. 10 Fig. 11
Réparer ou remplacer sans délai tout cordon endommagé ou
usé.
2. Outils avec cordon mis à la terre prévus pour une utilisation
sur une alimentation nominale inférieure à 150 volts.
Cet outil est prévu pour être utilisé sur un circuit de 120 volts qui
comporte une prise mise à la terre ressemblant à celles illustrées
à la fig. 10.
S'il n'y a pas de prise correctement mise à la terre, un
adaptateur temporaire, comme celui illustré à la fig. 11, peut être
utilisé pour brancher la fiche à trois broches dans une prise à
2 cavités. L'adaptateur temporaire ne doit être utilisé que
jusqu'au moment où une prise à trois cavités bien mise à la terre
puisse être installée par un électricien compétent. L'oreille rigide
de couleur verte, sur le dessus de l'adaptateur, doit être
connectée sur une mise à la terre permanente comme, par
exemple un couvercle d'une boîte à prises. Quand un
adaptateur est utilisé, celui-ci doit être retenu en place par une
vis en métal.
REMARQUE : Au Canada, le Code canadien de l'électricité
ne permet pas l'emploi d'un adaptateur temporaire.
AVERTISSEMENT : DANS TOUS LES CAS,
S'ASSURER QUE LA PRISE EN QUESTION EST BIEN
MISE À LA TERRE. DANS LE DOUTE, DEMANDER À UN
ÉLECTRICIEN COMPÉTENT DE VÉRIFIER LA PRISE.
1. Tous les outils avec cordon mis à la terre:
Dans l'éventualité d'un mauvais fonctionnement ou d'une
panne, la mise à la terre fournit un trajet de moindre résistance
permettant de réduire le risque de décharge électrique. Cet outil
est doté d'un cordon électrique possédant un conducteur de
mise à la terre de l'équipement ainsi que d'une fiche mise à la
terre. La fiche doit être branchée dans une prise de courant
correspondante, installée de façon adéquate et mise à la terre
conformément à tous les codes et règlements locaux.
Ne pas modifier la fiche fournie - si elle ne s'adapte pas à la prise
de courant, il faut faire installer une prise de courant convenable
par un électricien compétent.
Un mauvais raccordement du conducteur de mise à la terre de
l'équipement peut entraîner un risque de décharge électrique.
Le conducteur possédant un isolant avec surface extérieure de
couleur verte, avec ou sans rayures jaunes, est le conducteur de
mise à la terre de l'équipement. Si une réparation ou un
remplacement du cordon électrique s'avère nécessaire, ne pas
brancher le conducteur de mise à la terre de l'équipement à une
borne sous tension.
Consulter un électricien compétent ou le personnel de service
après-vente si on ne comprend pas entièrement les instructions
de mise à la terre, ou si l'on doute que l'outil soit correctement
mis à la terre.
Utiliser des cordons prolongateurs à trois fils dotés d'une fiche
mise à la terre, à trois broches, et de prises à trois cavités
convenant à la fiche de l'outil, comme l'illustre la figure 10.
BOÎTE À PRISES MISE À LA TERRE
BROCHES
CONDUCTRICES
DE COURANT
LA BROCHE DE MISE À LA TERRE
EST LA PLUS LONGUE DES TROIS
TROUS
BOÎTE À PRISES MISE À LA TERRE
OREILLE DE
MISE À LA TERRE
ADAPTATEUR
TROUS
CALIBRE MINIMAL DU
CORDON PROLONGATEUR
CALIBRES RECOMMANDÉS POUR LES OUTILS ÉLECTRIQUES FIXES
Ampères Volts Longueur totale du Calibre du cordon
cordon en pieds prolongateur
0-6 120 jusqu'à 25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120 jusqu'à 25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120 jusqu'à 25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120 jusqu'à 25 14 AWG
12-16 120 25-50 12 AWG
12-16 120
PLUS DE 50 – NON RECOMMANDÉ
