Français
34
Modèle DS14DSFL DS18DSFL
Perçage de métaux
Perçage de bois
Perçage de vis
en bois
Si le diamètre de l’orifice
dépasse 5/16 po. (8 mm).
Si le diamètre de l’orifice
dépasse 15/16 po. (24 mm).
Si la vis en bois dépasse
3/16 po. (4.8 mm) de diamètre ×
1-9/16 po. (40 mm).
Si le diamètre de l’orifice
dépasse 1/4 po. (6.5 mm).
Si le diamètre de l’orifice
dépasse 15/32 po. (12 mm).
Si la vis en bois dépasse
5/32 po. (3.8 mm) de diamètre ×
1-31/32 po. (50 mm).
Tableau 4
Fig. 10
Triangle
Filet
Indice de
Fig. 9
Sélecteur de débrayage
Triangle
Faible
Indice de
Fort
Actionnez le bouton de décalage pour changer la
vitesse de rotation. Enfoncez le bouton de blocage
pour relâcher le blocage et déplacez le bouton de
décalage dans la direction de la flèche (Voir les
Fig. 7 et 8).
Quand le bouton de décalage est mis sur “LOW”
(petite vitesse), la perceuse tourne à petite vitesse.
Quand il est mis sur “HIGH” (grande vitesse), la
perceuse tourne à grande vitesse.
PRÉCAUTION:
●
Lors du changement de la vitesse de rotation à
l’aide du bouton de décalage, assurez-vous que
l’interrupteur est sur arrêt et que le sélecteur est
mis sur “0” (ARRÊT).
Le fait de changer la vitesse quand le moteur
tourne endommagera l’engrenage.
●
Pour une opération qui nécessite une grande force
(opérations indiquées dans le tableau ci-dessous),
régler le bouton de décalage sur “LOW”. Si l’on
utilise l’outil sur “HIGH”, cela risque de brûler le
moteur ou de provoquer un mauvais
fonctionnement prématuré.

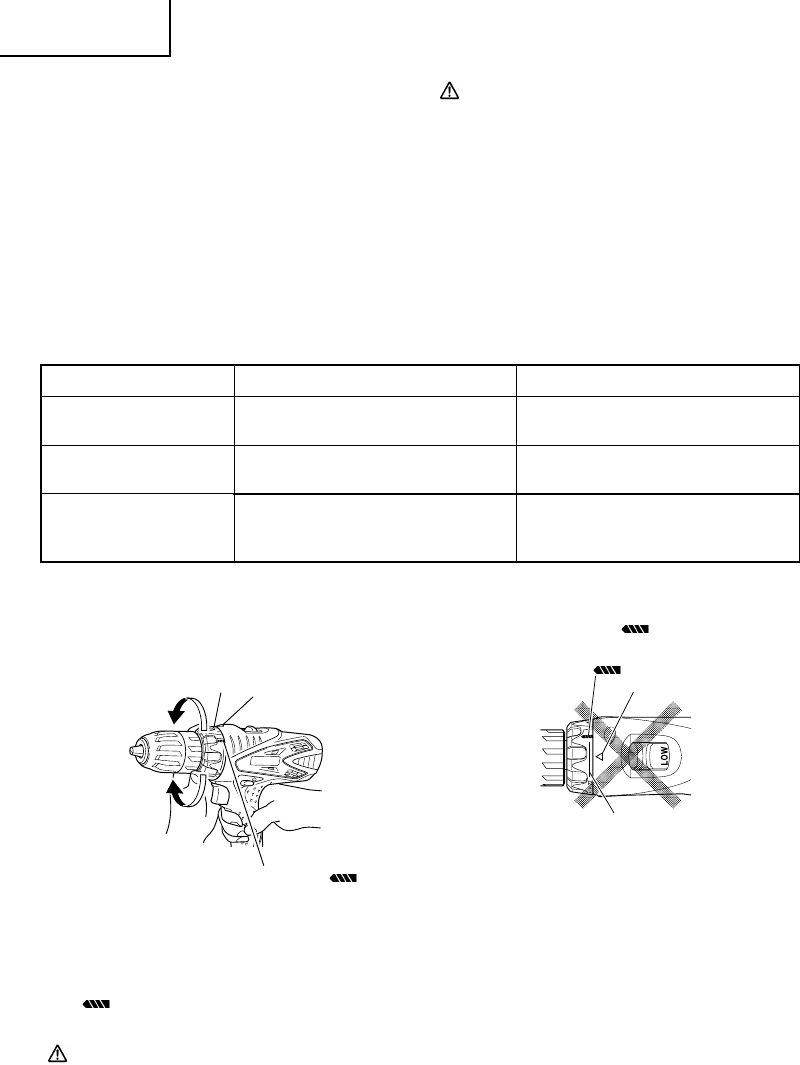

5. Vérification de la position du sélecteur de
débrayage (Voir Fig. 9).
Le couple de serrage est défini par la position du
sélecteur de débrayage.
(1) En mode visseuse, alignez l’un des chiffres du
sélecteur “1, 3, 5 ... 22” ou le point avec le repère
triangulaire sur le corps.
(2) En mode perceuse, alignez le symbole du foret
“
” sur le sélecteur de débrayage avec le repère
triangulaire sur le corps.
PRÉCAUTION:
●
Il est impossible de positionner le sélecteur de
débrayage entre les chiffres “1, 3, 5 ... 22” ou le
point.
●
N’utilisez pas l’outil avec le sélecteur de débrayage
positionné entre le chiffre “22” et la ligne au centre
du symbole du foret “
” , vous risqueriez de
l’endommager (Voir Fig. 10).
6. Réglage du couple de serrage.
(1) Couple de serrage
Le couple de serrage devra correspondre au
diamètre de la vis utilisée. Si trop de force est
utilisée, il se peut que la vis se casse ou
s’endommage dans la partie de sa tête. Assurez-
vous de positionner le sélecteur de débrayage en
fonction du diamètre de la vis.
(2) Indication du couple de serrage (Voir la Fig. 9)
Le couple de serrage varie en fonction du type de
vis et du matériau à serrer.
Le couple de serrage est indiqué par les chiffres
“1, 3, 5 ... 22” sur le sélecteur de débrayage et un
noir. La position “1” correspond au couple le plus
faible et le chiffre le plus élevé au couple le plus
important.
