— 45 —
Español
3. Manguera de aire
La manguera de aire deberá poder resistir una
presión mínima de 150 psi (10,4 barias, 10,6 kgf/cm
2
)
o el 150% de la presión máxima producida en el
sistema, el valor que sea más alto.
4. Acoplador de manguera

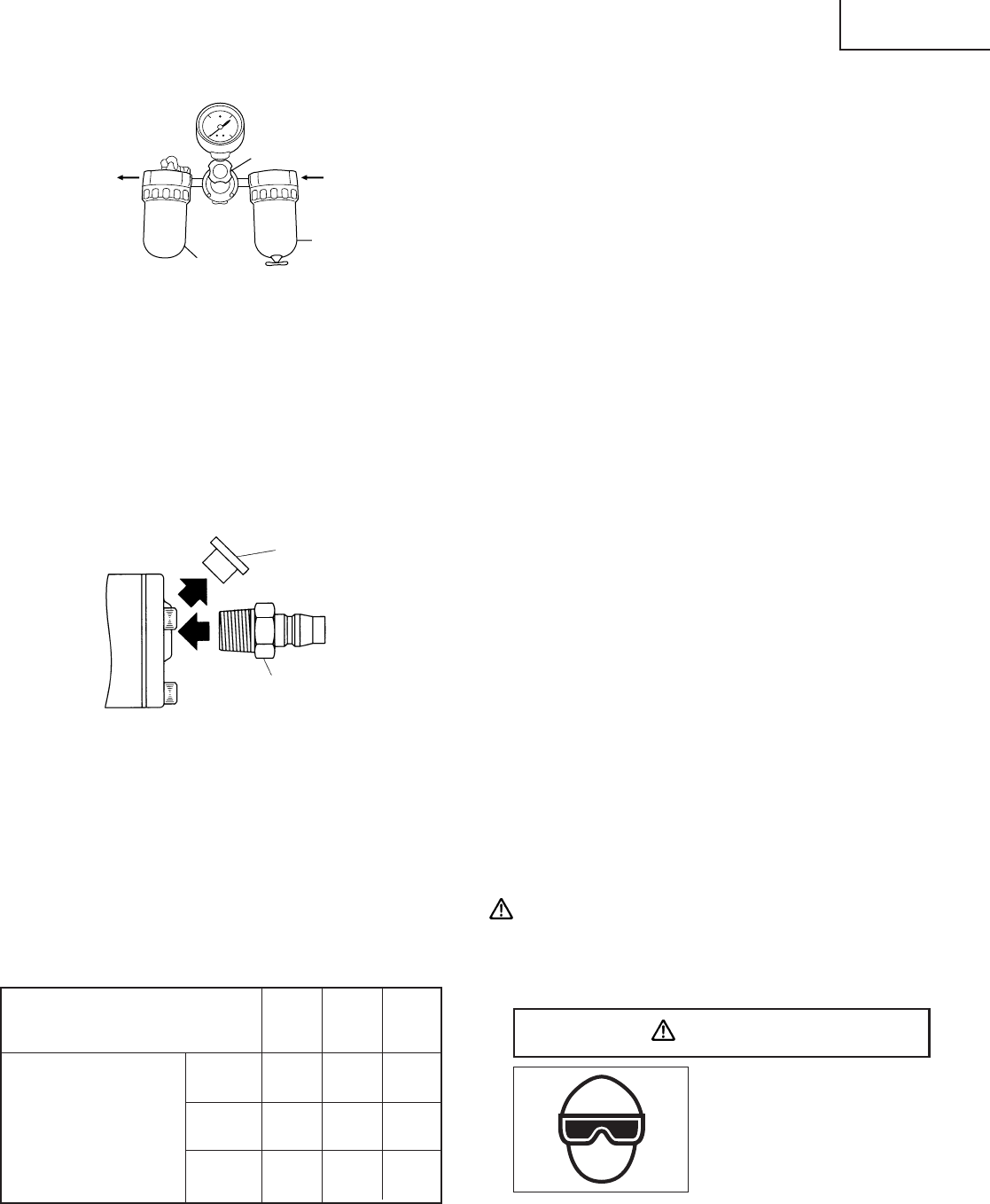

⅜ El clavador podrá instalarse de la forma siguiente:
Quite el tapón guardapolvo colocado en la entrada de
aire.
Instale una boquilla macho 3/8 NPT en la entrada de
aire.
⅜ La manguera de aire deberá tener instalado un
acoplador hembra.
El acoplamiento de la manguera (boquilla macho -
acoplador hembra) deberá eliminar toda la presión
del clavador cuando lo desconecte. No utilice nunca
un acoplador sin descarga con el clavador.
5. Consumo de aire
Utilizando la tabla de consumo de aire y la fórmula de
tamaño del compresor de aire, busque el tamaño de
compresor correcto.
Tabla de consumo de aire
Fórmula de tamaño del compresor
Cantidad de aire requerida
= número de clavadores
× promedio de clavos clavados cada minuto por
clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1,2)
Ejemplo: 2 clavadores (NV83A2) funcionando a 100
psi para clavar 30 clavos por minuto
Cantidad de aire requerida
= 2 × 30 × ,084 (2,4) × 1,2
= 6,0 CFM (pies
3
/min) (173 litros/min)
Después de haber realizado los cálculos indicados
arriba, tendrá que buscar un compresor que
proporcione 6,0 CFM de aire, que es el valor requerido.
LUBRICACIÓN
Es muy importante que el clavador esté adecuadamente
lubricado. Sin la lubricación apropiada, el clavador no
trabajará correctamente y las piezas se desgastarán
prematuramente.
⅜ Utilice lubricante para herramientas neumáticas
Hitachi.
No utilice aceite detergente ni aditivos. Estos
lubricantes dañarían las juntas tóricas y demás piezas
de caucho. Esto haría que el clavador funcionase mal.
⅜ Habrá que utilizar siempre unidades de filtro-
regulador-lubricador. Mantenga el lubricador lleno
con lubricante para herramientas neumáticas Hitachi.
⅜ Si no dispone de lubricador, aplique 5 – 10 gotas de
lubricante para herramientas neumáticas Hitachi a la
entrada de aire del clavador dos veces al día.
CUIDADOS PARA CLIMAS FRÍOS
⅜ No guarde el clavador en lugares fríos.
Déjelo en un lugar cálido antes de comenzar a trabajar.
⅜ Si el clavador está frío, póngalo en un lugar cálido y
deje que se caliente antes de utilizarlo.
1 Reduzca la presión de aire a 64 psi (4,4 barias, 4,5
kgf/cm
2
).
2 Quite todas los clavos del clavador.
3 Conecte la manguera de aire y dispare (disparo en
vacío) el clavador.
La reducción de la presión de aire será suficiente
para disparar en vacío el clavador.
La operación a baja velocidad tiende a calentar las
partes móviles.
PRECAUCIÓN
ⅷ No dispare en vacío el clavador a alta presión.
PRUEBA DEL CLAVADOR
PELIGRO
ⅷ Los operadores y demás
personas que se
encuentren en el área de
trabajo DEBEN usar gafas
protectoras con blindajes
laterales que cumplan
con las especificaciones
ANSI Z87.1.
Lado del
clavador
Regulador
Lado del
compresor
Filtro
Lubricador
psi 80 90 100
Presión de operación
(barias) (5,5) (6,2) (6,9)
(kgf/cm
2
) (5.6) (6,3) (7)
NV83A2
,062 ,073 ,084
(1,8) (2,1) (2,4)
Consumo de aire
NV65AC
,048 ,061 ,075
pies
3
/ciclo
(1,4) (1,7) (2,1)
(litros/ciclo)
NV50A1
,025 ,030 ,035
(,71) (,85) (,99)
Tapón
guardapolvo
Boquilla macho 3/8 NPT
