CICLO SENCILLO
Este método se
recomienda para
la colocación
exacta del clavo.
Le debe instalar
a la clavadora el
pasador para ciclo sencillo. Este sistema
requiere que oprima el gatillo cada vez
que vaya a clavar un clavo. Para clavar el
elemento de contacto debe tocar la
superficie de trabajo y el operador debe
oprimir el gatillo. Igualmente, puede
oprimir el gatillo primero y después hacer
el contacto.
Debe soltar el gatillo antes de clavar
otro clavo.
ELEMENTO DE CONTACTO
Chequée
el funcionamiento del mecanismo del
elemento de contacto antes de cada
uso.
El elemento de contacto se debe
desplazar libremente, sin pegarse, a lo
largo del área de desplazamiento. El
resorte del elemento de contacto debe
regresar el elemento de contacto a su
posición original totalmente extendido.
No use la clavadora si el mecanismo del
elemento de contacto no está
funcionando adecudamente. Podría
ocasionarle heridas.
1. Desconecte la
clavadora de la
fuente de
suministro de
aire.
2. Saque todos
los clavos del
cargador (Vea
la Sección
Carga-
Descarga).
3. Cerciórese de
que el gatillo y
el elemento de
contacto se
muevan
libremente en
ambos sentidos sin atascarse o pegarse.
4.
Reconecte la
clavadora a la
fuente de
suministro de
aire.

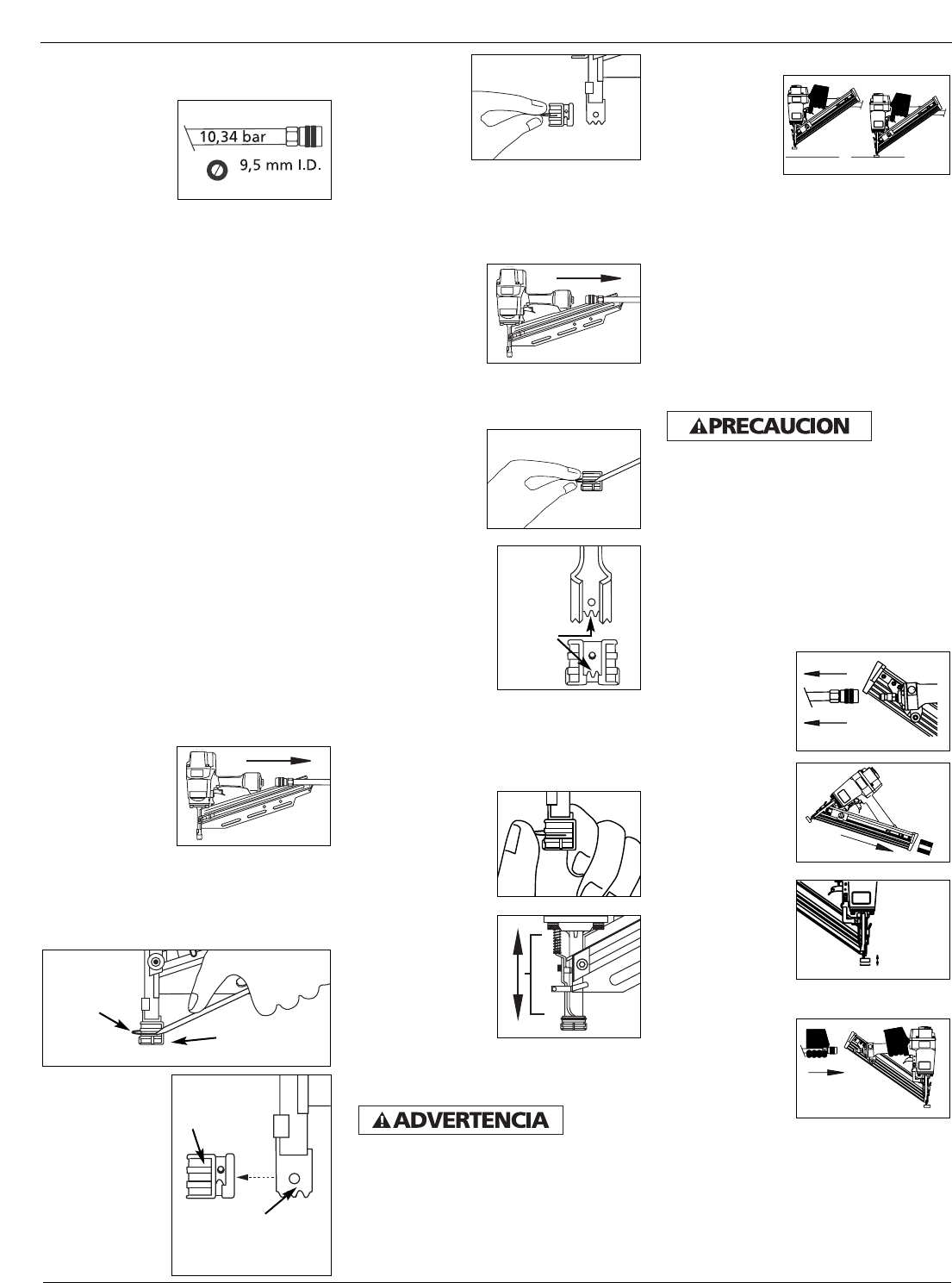

Manual de Instrucciones
20 Sp
Cómo usar la Clavadora
(Continuación)
3. Use mangueras
de aire de 9,5
mm diseñadas
para presiones
mínimas de
trabajo de
10,34 bar. Use mangueras de aire de
12,7 mm si la longitud de las mismas
es de 50’ ó más. Para un mejor
rendimiento, instalele a la clavadora
un conector rápido de 9,5 mm (con
roscas de 6,4 mm NPT) cuyo diámetro
interno sea de 0,315 inch (8mm) y un
acoplador rápido de 9,5 mm a la
manguera de aire.
4. Use un regulador de presión (de 0-
8,62 bar) en el compresor. Se necesita
un regulador de presión para
controlar la presión de operación de
la clavadora entre 4,83 y 8,27 bar.
PUNTA DE CARGA Y DESCARGA NO
DESGASTABLE
La punta de carga y descarga no
desgastable ha sido diseñada para
eliminar el deterioro causado por el
elemento de contacto de trabajo (WEC)
de dentado. La punta no desgastable
puede retirarse si no se requiere (ver
CÓMO RETIRAR LA PUNTA NO
DESGASTABLE). Utilice la herramienta en
modo de ciclo único (ver MODOS DE
OPERACIÓN) cuando la punta no
desgastable esté en funcionamiento.
CÓMO RETIRAR LA PUNTA NO
DESGASTABLE
1. Desconecte el
abastecimiento
de aire de la
clavadora.
2. Retire todos los sujetadores del
cargador (ver CÓMO DESCARGAR LA
CLAVADORA).
3. Retire la argolla que retiene la punta
no desgastable.
4. Palanquee la
punta no
desgastable
para retirarla
del elemento
de contacto
de trabajo.
5. Cambie la
argolla
retenedora
en la punta
no des-
gastable,
luego
almacene la punta en un lugar
seguro para utilizarla más adelante.
CÓMO INSTALAR LA PUNTA NO
DESGASTABLE
1. Desconecte el
abastecimiento
de aire de la
clavadora.
2. Retire todos los sujetadores del
cargador (ver CÓMO DESCARGAR LA
CLAVADORA).
3. Retire la
argolla que
sujeta a la
punta no des-
gastable.
4. Coloque
cuidadosa-
mente la punta
no des-gastable
sobre el extremo
del elemento de
contacto de
trabajo (WCE).
Coloque la
punta no desgastable sobre el
elemento de contacto de trabajo
(WCE) haciendo que algunas ranuras
dentadas en cada pieza estén
alineadas y se ajusten con precisión.
5. Coloque la
argolla
retenedora
sobre la punta
no des-gastable,
y presione
firmemente.
6. Verifique que el
elemento de
contacto de
trabajo (WCE) y
el gatillo se
muevan
fácilmente hacia
arriba y hacia
abajo sin pegarse o atracarse.
Modos de Operación
Siempre
cerciórese de saber en que modo va a
operar la clavadora antes de comenzar
a usarla. De lo contrario, le podría
ocasionar la muerte o heridas graves.
El elemento de
contacto de
trabajo
La
punta no
desgastable
Movimiento
Retire la
argolla
La punta no
desgastable
Las
ranuras
2
1
