CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
La MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont indiqués ci-
dessous.
V............................volts
A...........................ampères
Hz..........................hertz
....................courant alternatif
.......................vitesse à vide
.......................construction, catégorie II
.../min....................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.

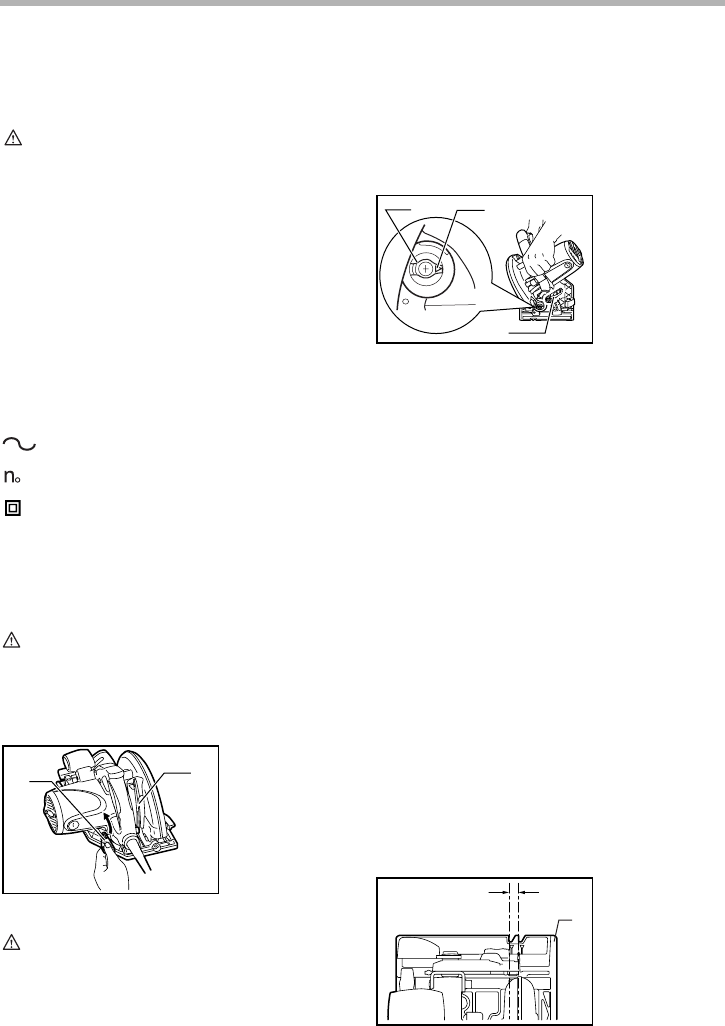

Réglage de la profondeur de coupe
ATTENTION:
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier du guide de profondeur puis déplacez
la base vers le haut ou le bas. À la profondeur de coupe
désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d’une dent de lame ne dépasse sous la pièce. L’utilisation
d’une profondeur de coupe adéquate aide à réduire les
risques de chocs en retour dangereux qui peuvent
causer des blessures.
Coupe en biseau
Butoir positif
Tournez le butoir positif de sorte que sa flèche pointe
vers l’une ou l’autre des trois positions (22.5°, 45°, 56°).
Ensuite, inclinez la base de l’outil jusqu’à ce qu’elle
s’arrête et fixez-la à l’aide du levier. Vous obtenez alors
un angle identique à celui vers lequel la flèche pointe.
Régler l’angle de coupe en biseau
Desserrez le levier et réglez provisoirement la base de
l’outil sur un angle de coupe en biseau de 0°, puis serrez
fermement le levier.
Tournez le butoir positif de sorte que sa flèche pointe sur
l’une des trois positions (22.5°, 45°, 56°) égale ou
supérieure à l’angle de coupe en biseau désiré.
Desserrez à nouveau le levier puis inclinez et serrez
fermement la base de l’outil sur l’angle désiré.
NOTE:
• Vous pouvez changer la position du butoir positif en
desserrant le levier et en inclinant l’angle de coupe
en biseau sur une valeur inférieure au numéro de la
position de butoir désirée.
• Lorsque la flèche du butoir positif pointe sur 22.5,
l’angle de coupe en biseau est réglable sur une
plage de 0 à 22.5° ; lorsqu’elle pointe sur 45, il est
réglable sur une plage de 0 à 45° ; et lorsqu’elle
pointe sur 56, elle est réglable sur une plage de 0 à
56°.
Visée
1. Guide de
profondeur
2. Levier
2
1
007326
1. Levier
2. Butoir positif
3. Flèche du butoir
positif
1. Base
22.5
45
56
2
3
1
007327
1
BA
007328
