-19-
Description fonctionnelle et spécifications
Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les
accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de
l'outil.
AVERTISSEMENT
!
Perceuses à percussion sans cordon
Outil
Numéro de modèle 13614 13618 13624
Tension nominale 14,4 V 18 V 24 V
Régime à vide 1 n
0
0-450/min n
0
0-450/min n
0
0-450/min
Régime à vide 2 n
0
0-1 500/min n
0
0-1 500/min n
0
0-1 500/min
Temps de Charge 1 hr. 1 hr. 1 hr.
Capacités maximales
Dimension de mandrin 13 mm 13 mm 13 mm
Tailles de vis #16 x 76 mm #14 x 101 mm #14 x 101 mm
Métal doux 13 mm 16 mm 19 mm
Bois dur 32 mm 41 mm 44 mm
Bois tendre 44 mm 51 mm 57 mm
Chargeur BC001-6 & BC016 BC003, 4, 6, & BC016 BC004, 6, & BC016
Bloc piles BAT038 - BAT041 BAT025 et BAT026 BAT030 et BAT031
Tension nominale
120 V 60 Hz
120 V 60 Hz
120 V 60 Hz
Le chargeur BC006 nécessite une puissance d’alimentation de 12 V CC.
NOTE : N’UTILISER QUE LES CHARGEURS REPERTORIES CI-DESSUS
POIGNÉE
CAOUTCHOUTÉE
FORET ET
RANGEMENT DES
FORETS
TOUCHES DE
DÉVERROUILLAGE
DES PILES
BLOC-PILES
LEVIER DE MARCHE
AVANT/ARRIÈRE ET
VERROUILLAGE DE GÂCHETTE
GÂCHETTE DE
COMMANDE À
VITESSE VARIABLE
CHANGEMENT DE VITESSE
EMBRAYAGE
RÉGLABLE
MANDRIN
SANS CLÉ

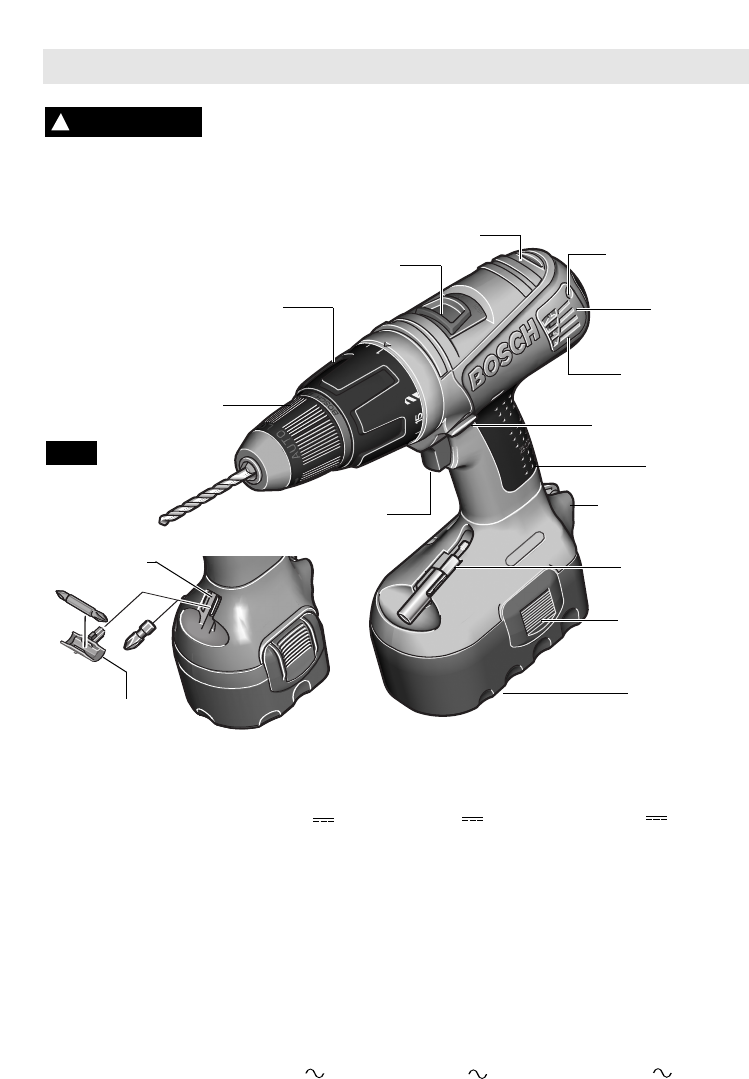

FIG. 1
PRISES D'AIR
ADAPTATEUR DE
RANGEMENT DES FORETS
(Modèle 13614 seulement)
FORET ET
RANGEMENT DES
FORETS
CAPOT DE
BALAI
PRISES D'AIR
CROCHET POUR AMARRE
(accessoire en option)
VIS DU CAPOT
DE BALAI
