S-16
Configuración
Montaje en el techo (continuado)

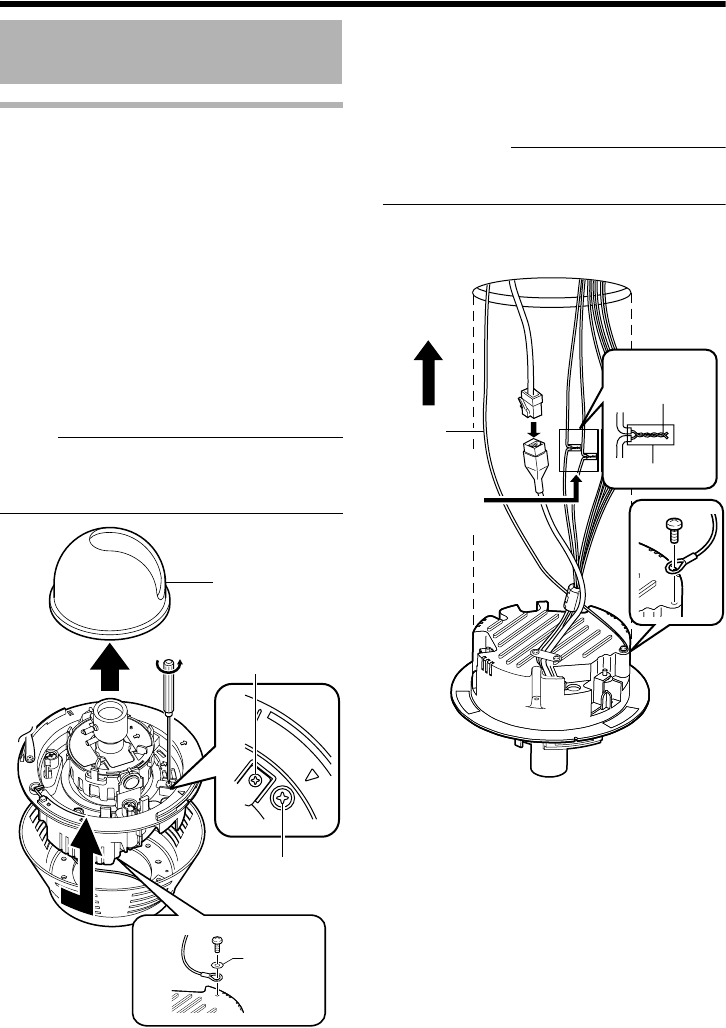

4.Retire el domo interior.
El domo interior está sujeto con 3 presillas.
Extraiga el domo interior de las presillas.
5.Retire la carcasa exterior.
(La carcasa exterior no se utiliza en este método
de montaje.)
A Afloje los tornillos de sujeción de la cámara
con un destornillador.
B Gire la cámara en sentido contrario a las
agujas del reloj y retire la carcasa exterior.
6.Retire el alambre anticaídas.
Retire el alambre anticaídas acoplado a la
estructura de la cámara.
7.Afloje el tornillo de sujeción de cabeza
tronconónica.
o
a :
● La unidad de la lente puede resultar dañada
si la utiliza sin aflojar el tornillo de fijación de
cabeza troncocónica.
Ⅵ Conexión
1.Monte el alambre anticaídas en la cámara.
Este alambre une la cámara al techo.
2.Conecte el cable de red LAN. (A p. 24)
3.Conecte los cables de alimentación y de
alarma. (A p. 22, 24)
Recordatorio :
● El cable de alimentación no debe estar
conectado cuando se utilice la función PoE.
4.Enrolle la cinta impermeable.
5.Inserte la cámara en el agujero del techo.
Montaje de la cámara
(continuado)
B
A
4
6
5
5
7
Tornillo de
sujeción de la
cámara
Tornillo de fijación de
cabeza troncocónica
Arandela
Domo interior
1
3
2
3
4
Soldadura o rizado
Cinta aislante
Alambre
anticaídas
(no incluido)
Enrolle la cinta
impermeable.
