Si no se leen y siguen con atención todas las instrucciones
antes de instalar o utilizar este control, pueden producirse
lesiones personales y/o daños materiales
Instrucciones para la instalación del
termostato programable de 5 + 2 días
1F78
para calefacción y aire acondicionado
CONTENIDO
Preparación ....................................................1
Detalles del termostato ...................................1
Cómo retirar el termostato viejo .....................1
Montaje y conexiones .....................................2
Verique el funcionamiento del termostato.....3
Programación de su termostato .....................5
Especicaciones .............................................6
Solución de problemas ...................................6
SU TERMOSTATO REEMPLAZA
Cuadro de compatibilidad típica del sistema 1F78
Sistemas de sólo calor estándar de gas o aceite de dos cables (24 voltios) Sí
Sistemas de sólo calor con encendido electrónico de dos cables (24 voltios) Sí
Sistemas de sólo calor de gas o aceite con encendido electrónico (24 voltios) Sí
Sistemas de calor/frío estándar (24 voltios) Sí
Sistemas de calor/frío eléctricos (24 voltios) Sí
Sistemas de sólo calor eléctricos (24 voltios) Sí
Sistemas de sólo frío (24 voltios) Sí
Sistemas de bomba de calor (sin calor auxiliar o de emergencia) Sí
Sistemas de sólo calor de zona de agua caliente (dos cables) Sí
Sistemas de sólo calor de zona de agua caliente (tres cables) No
Sistemas de calefacción de voltaje de línea o tipo zóclo de 110/240 voltios
No
Calderas de piso o pared de sistemas milivoltios Sí
Aplicación para casas rodantes de 12 VCC Sí
Sistemas multietapa No
Sistemas que exceden los 30 VCA, 1.5 amp No
DETALLES DEL TERMOSTATO
HAND OR POWER
DRILL WITH 3/16 INCH
DRILL BIT, IF NEEDED
DESTORNILLADOR DE HOJA PLANA
CORTAALAMBRE O PELACABLES
PREPARACIÓN
Para evitar choques eléctricos y/o daños al equipo, desconecte
la alimentación eléctrica al sistema en el disyuntor o caja de
fusibles principal hasta que la instalación esté terminada.
White-Rodgers es una división
de Emerson Electric Co.
www.white-rodgers.com
N° DE PIEZA 37-6614B
Reemplaza 37-6614A
0731

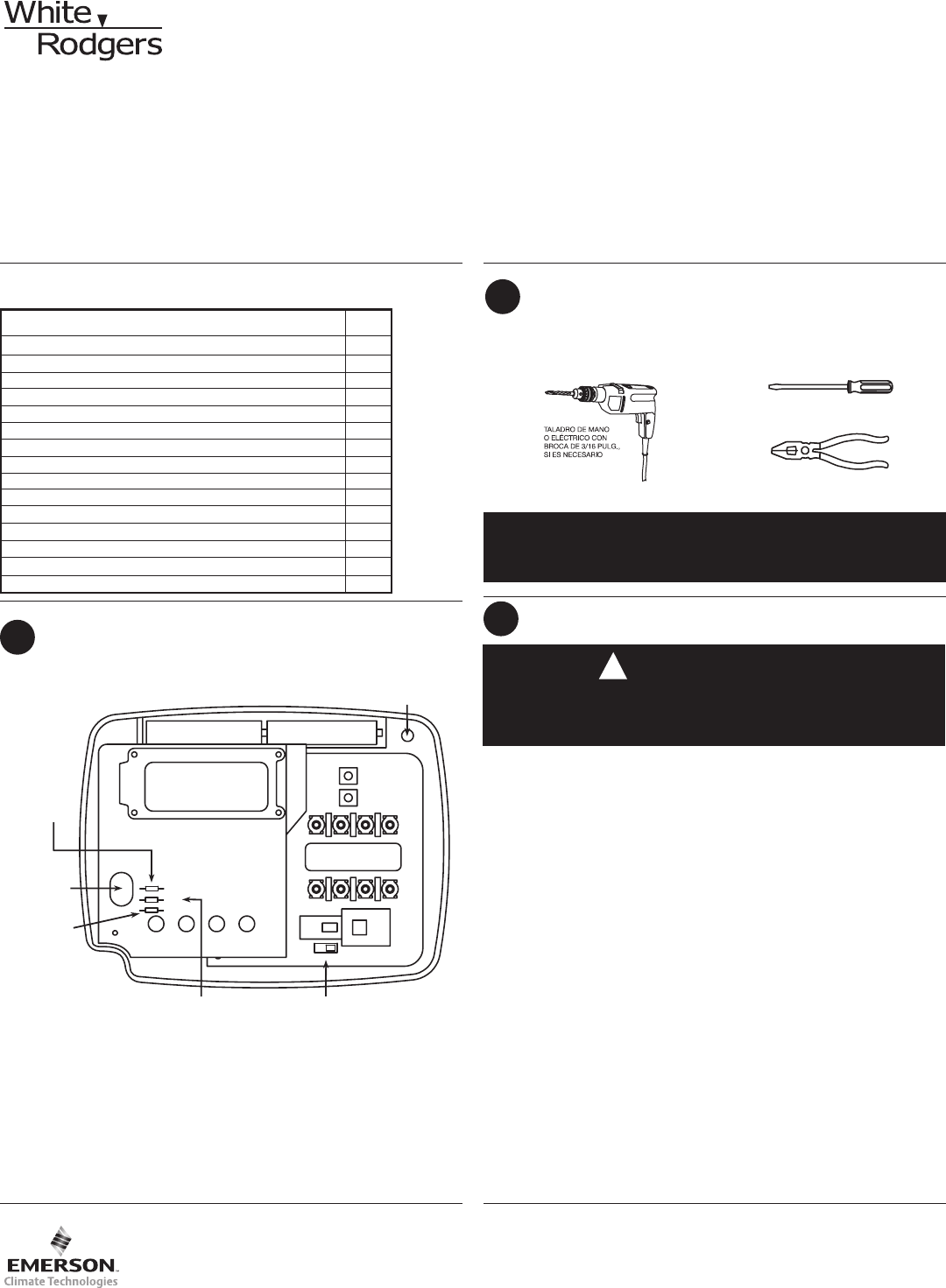

Figura 1. Base del termostato
Procúrese las herramientas indicadas a continuación.
CÓMO RETIRAR EL TERMOSTATO VIEJO
W
RH
BRC
G
O
Y
+
-
+
-
GAS
ELEC
0W9 4
0W 9 5
Figura 1. Base del termostato
Orificio
de montaje
Orificio
de montaje
W905
Cortar para
sistemas
hidrónicos
W905
Cortar
para pantalla
en grados Celsius
Interruptor
eléctrico/de gas
W903
W903
Cortar
para
desactivar
la función
EMR
Antes de desconectar los cables de la subbase de conmutación del
termostato viejo, identique cada cable con la designación del terminal
del que se desconectó.
1. Retire el termostato viejo: un termostato de calor/frío consta de tres
partes básicas:
a. La cubierta, que puede ser a presión o articulada.
b. La base, que se quita aojando todos los tornillos
imperdibles.
c. La subbase de conmutación, que se quita desenroscando
los tornillos de montaje que la sostienen sobre la pared o la
placa adaptadora.
2. Apague la electricidad en la caja de fusibles principal hasta que haya
nalizado la instalación. Asegúrese de que la alimentación eléctrica
esté desconectada.
3. Retire la cubierta delantera del termostato viejo. Con los cables aún
conectados, retire la placa de la pared. Si el termostato viejo tiene una
placa de montaje sobre pared, retire el termostato y la placa juntos.
4. Identique cada uno de los cables conectados al termostato
viejo.
5. Desconecte los cables del termostato viejo de a uno a la vez. NO DEJE
QUE LOS CABLES VUELVAN A INTRODUCIRSE EN LA PARED.
6. Instale el termostato nuevo siguiendo el procedimiento indicado a
continuación.
