INSTALACION DE ACCESORIOS
Limpie el extremo de inserción del cuerpo del accesorio
para quitar los residuos que éste pueda tener y luego
engráselo ligeramente con un aceite o lubricante ligero.
(Modelo 11264EVS)

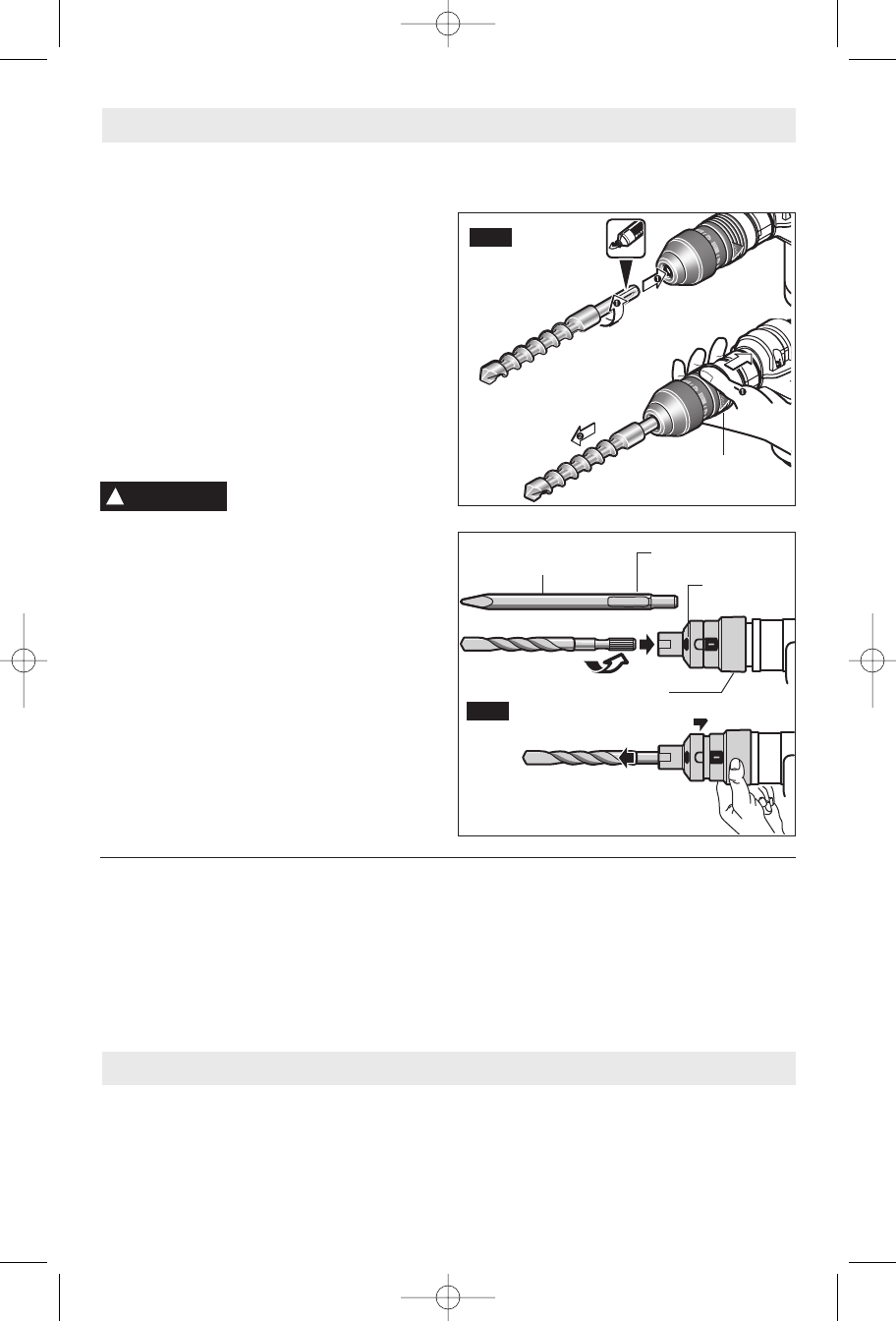

Introduzca el accesorio en el portaherramienta a la vez
que lo hace girar y lo empuja hacia adentro hasta que
quede fijo en su sitio automáticamente (Fig. 2).
(Modelo 11265EVS)
Para instalar cinceles redondos hexagonales, alinee la
superficie plana del cincel con la marca de alineación
que está en el portaherramienta y luego empuje el cincel
hacia el interior del portaherramienta hasta que quede
fijo en su sitio automáticamente. Tire hacia afuera del
accesorio para asegurarse de que esté fijo en el
portaherramienta (Fig. 3).
REMOCION DE ACCESORIOS
Los accesorios pueden estar
calientes después de la
utilización. Evite el contacto con la piel y utilice
guantes de protección o un paño protector adecuados
para quitar dichos accesorios.
(Modelo 11264EVS)
Para quitar un accesorio, tire hacia atrás del manguito
de fijación hasta que se bloquee en su sitio y luego tire
de la broca hacia delante. Todos los accesorios deben
limpiarse después de quitarlos (Fig. 2).
(Modelo 11265EVS)
Para quitar un accesorio, tire hacia atrás del manguito
de fijación, sujételo y tire de la broca hacia adelante
(Fig. 3).Todos los accesorios deben limpiarse después
de quitarlos.
NOTA: La alta eficiencia proporcionada por los
martillos giratorios sólo se puede obtener si se utilizan
accesorios afilados y sin daños. El “costo” de mantener
accesorios afilados y sin daños es sobradamente
compensado por el “tiempo que se ahorra” al hacer
funcionar la herramienta con accesorios afilados.
Instrucciones de funcionamiento
-25-
ADVERTENCIA
!
MANGO AUXILIAR
La herramienta se debe sujetar con el mango auxiliar, el
cual se puede girar 360°. Para reposicionar y/o hacer
girar el mango, afloje la empuñadura, mueva el mango
hasta la posición deseada a lo largo del cuerpo
cilíndrico y vuelva a apretar firmemente la empuñadura.
MANGO CON AMORTIGUADOR DE LAS
VIBRACIONES / MECANISMO DE PERCUSIÓN
El amortiguador de las vibraciones integrado en el
mango principal y el mecanismo de percusión reducen
las vibraciones (Fig. 1).
Ensamblaje
FIG. 3
MANGUITO DE
FIJACIÓN
MARCA DE
ALINEACION
SUPERFICIE PLANA
CINCEL REDONDO
HEXAGONAL
MANGUITO DE
FIJACIÓN
FIG. 2
LUZ INDICADORA DE ALIMENTACIÓN
Cuando enchufe la herramienta en la fuente de energía,
la luz indicadora de alimentación se encenderá,
indicando que la herramienta está recibiendo
alimentación eléctrica.
EMBRAGUE DESLIZANTE
Esta herramienta está dotada con un embrague
deslizante interno preajustado. El husillo de salida dejará
de girar si el accesorio se atasca y sobrecarga la
herramienta.
