VITESSE VARIABLE COMMANDÉE PAR GÂCHETTE
Votre perceuse est équipée d’une gâchette à vitesse
variable. La vitesse de la perceuse peut être réglée de
zéro au régime maximum spécifié sur la plaque
signalétique. La vitesse s’ajuste par la pression que vous
exercez sur la gâchette. Exercez plus de pression pour
augmenter la vitesse, et relâchez la pression pour
diminuer la vitesse (fig. 1).
BOUTON DE BLOCAGE EN MARCHE
La perceuse est également pourvue d’un bouton de
blocage en marche situé du côté gauche de la poignée
de la gâchette qui permet le fonctionnement au régime
maximum — sans devoir tenir la gâchette (fig. 1).
POUR BLOQUER L’INTERRUPTEUR EN MARCHE :
appuyez sur la gâchette, appuyez sur le bouton et
relâchez la gâchette.
POUR DEBLOQUER L’INTERRUPTEUR : appuyez sur la
gâchette et relâchez-la sans appuyer sur le bouton de
blocage en marche.
Si l’utilisateur appuie
continuellement sur le
bouton de blocage en marche, la gâchette ne peut pas
être relâchée.
LEVIER INVERSEUR DE MARCHE
Le levier inverseur de marche est situé au-dessus de la
gâchette et il sert à inverser le sens de marche du foret.
L’inverseur de marche ne doit être actionné que lorsque
le moteur est à l’arrêt et lorsque le foret est parfaitement
immobilisé (fig. 1).
Pour utiliser l’outil en rotation avant, déplacez le levier
vers le côté gauche de l’outil ; pour inverser le sens de
marche du foret, déplacez le levier vers le côté droit de
l’outil.
Ne changez pas le sens de
rotation avant que l'outil
ne se soit complètement immobilisé. Un
changement durant la rotation du mandrin pourrait
endommager l'outil.
CADRAN DE VARIATEUR DE VITESSE
Ce dispositif vous permet de prérégler la gâchette aux
vitesses désirées en tournant un cadran. Quelle que
soit la pression que vous exercez sur la gâchette,
l’outil ne fonctionnera pas plus vite que la vitesse
maximale établie. Vous pouvez changer la vitesse
maximale établie en tournant simplement le cadran 5
sur un réglage supérieur ou inférieur.
SÉLECTEUR DE RAPPORT
Sélection de rapport: Le choix de rapport est
directement relié au régime et au couple qui
conviennent aux divers travaux. Au moment de
choisir le rapport approprié, il faudrait vous gouverner
ainsi:
1 è rapport = basse vitesse et couple élevé
2 è rapport = haute vitesse et couple réduit
Changement de rapport: Ne changez de rapport que si
le moteur est totalement au repos. Dans ce cas,
pivotez le levier. Si vous avez de la difficulté àpasser
d’un rapport à l’autre, tournez le mandrin
manuellement jusqu’à ce que les engrenages
s’accouplent.
POIGNÉE AUXILIAIRE
La poignée auxiliaire rend la perceuse encore plus
facile à manoeuvrer. La poignée peut être réglée à
n’importe quel degré autour du support.
Pose de la poignée latérale: Glissez la poignée sur le
suppor. Serrez solidement le bouton à oreilles (A).
GUIDE DE PROFONDEUR
Grâce au guide, il est possible de régler et/ou
d’obtenir successivement la profondeur.
Réglage de la profondeur: Après l’installation de la
poignée auxiliaire, glissez le guide à la profondeur
voulue et serrez solidement le bouton à oreilles (B).
-16-
Consignes de fonctionnement
INSERTION DU FORET
Pour les petits forets, ouvrez les mâchoires
suffisamment de manière à insérer le foret jusqu’aux
cannelures. Pour les gros forets, insérez le foret aussi
loin que possible. Centrez le foret à mesure que vous
refermez manuellement les mâchoires. Ceci positionne le
foret de manière appropriée, assurant ainsi un contact
maximal entre les mâchoires du mandrin et la tige du
foret.

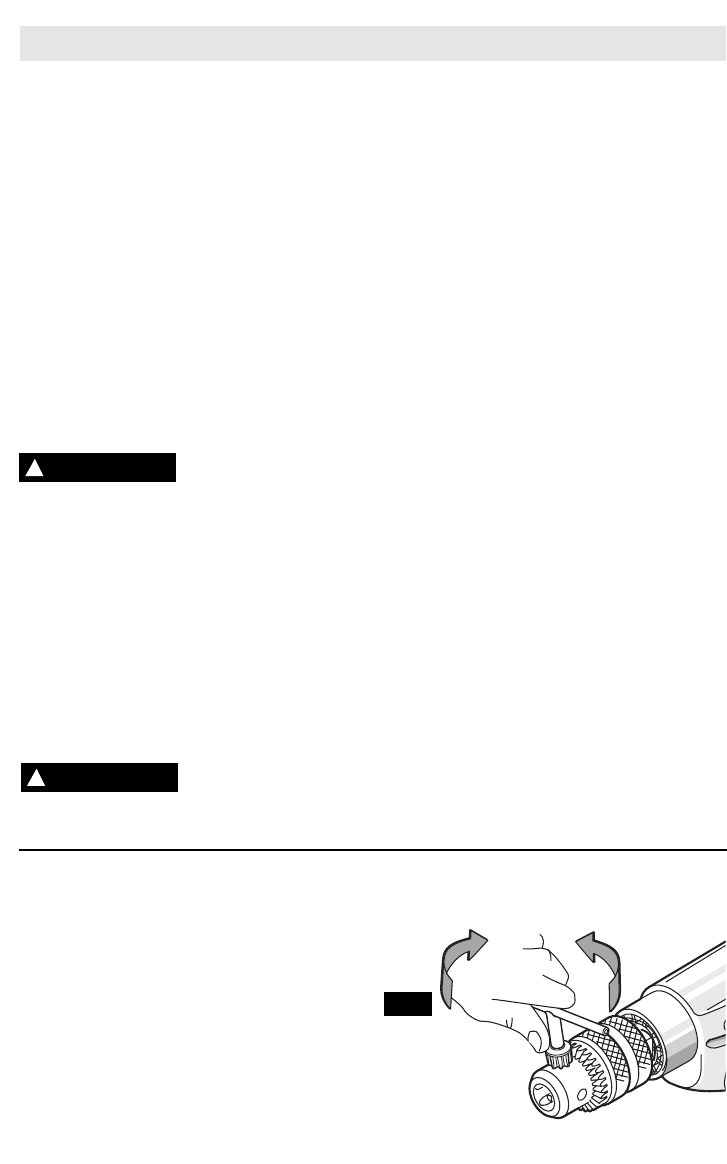

Pour serrer le mandrin, mettez la clé à mandrin
successivement dans les trois trous de clé et serrez
fermement. Le mandrin peut être relâché en utilisant un
trou seulement (fig. 2).
AVERTISSEMENT
!
MISE EN GARDE
!
FIG. 2
Sens horaire
Sens
anti-horaire
