Ensamblaje
INSTALACION DEL PROTECTOR DE LA MUELA
El protector de la muela se debe
colocar cuando se utilizan ruedas
de amolar de disco. Mantenga siempre el protector de la
muela entre usted y la pieza de trabajo cuando esté
amolando.
Para colocar el protector de la muela, DESCONECTE la
herramienta de la fuente de energía.
Posicione el protector en el cuello del husillo
y luego
fije el protector con el tornillo del collarín.
TUERCA DE FIJACION Y PESTAÑA DE SOPORTE
La herramienta está equipada con un husillo roscado
para montar accesorios. Utilice siempre la tuerca de
fijación suministrada (y la pestaña de soporte) que tiene
el mismo tamaño de rosca que el husillo.
MANGO LATERAL
El mango lateral, utilizado para guiar y equilibrar la
herramienta, se puede enroscar en la parte delantera de
la caja del motor en cualquiera de los dos lados de la
herramienta, dependiendo de la preferencia personal y
de la comodidad. Utilice el mango lateral para un control
seguro y una utilización fácil.

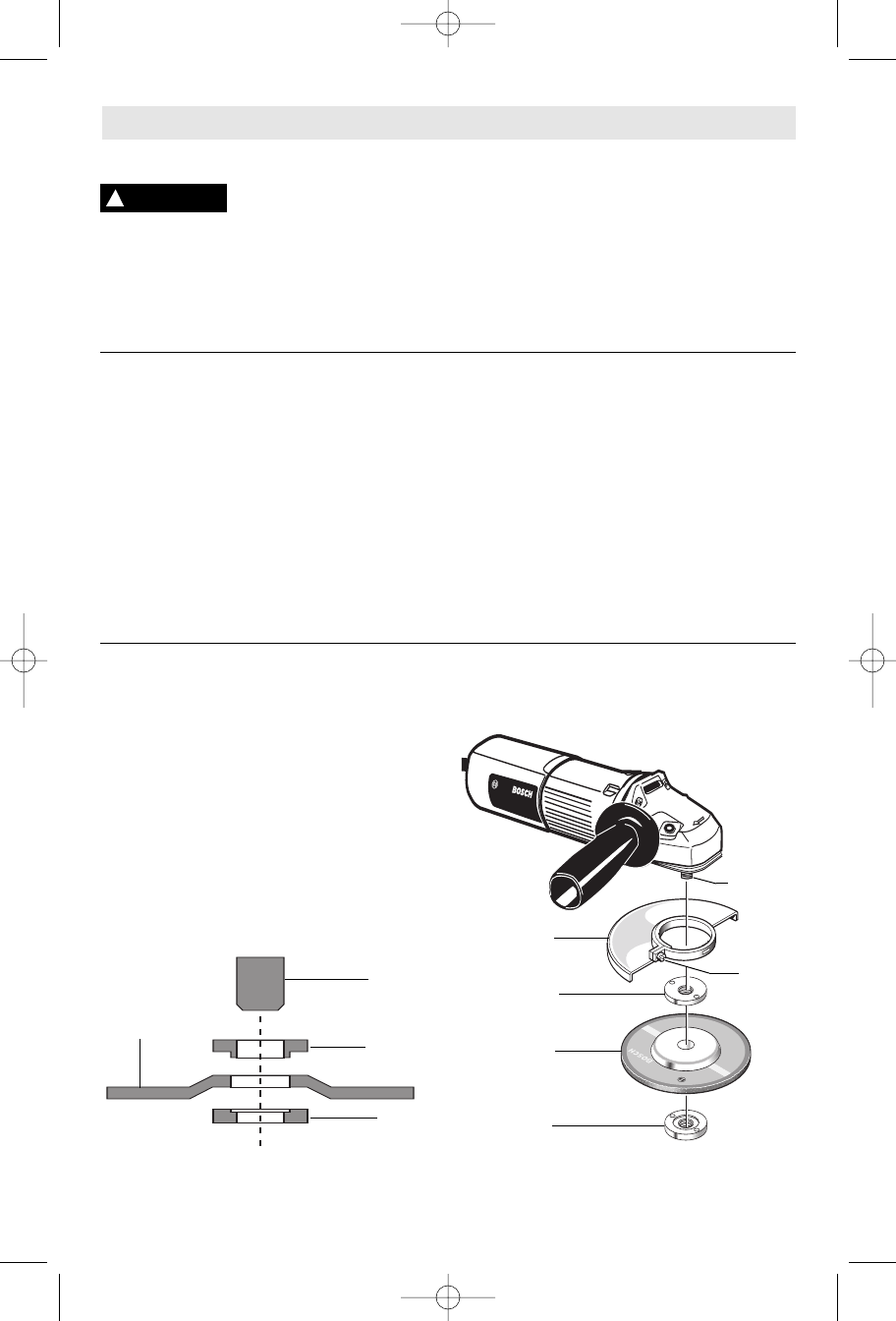

Ensamblaje de la rueda de amolar de disco
Desconecte la herramienta de la fuente de energía.
Asegúrese de que el protector de la muela esté colocado
en su sitio para amolar. Enrosque la PESTAÑA DE
SOPORTE en el husillo y luego coloque la RUEDA DE
AMOLAR en el husillo. Enrosque la tuerca de fijación y
apriétela usando la llave de tuercas de fijación
suministrada, a la vez que sujeta el cierre del husillo
hacia adentro. PARA DESMONTAR: Invierta el
procedimiento.
ADVERTENCIA
!
TUERCA
DE FIJACION
RUEDA DE
AMOLAR DE
DISCO
PESTAÑA
DE SOPORTE
HUSILLO
TUERCA DE
FIJACION
RUEDA DE
AMOLAR DE
DISCO
PESTAÑA
DE SOPORTE
TORNILLO
DEL
COLLARIN
PROTECTOR DE
LA MUELA
HUSILLO
