Deutsch - 4

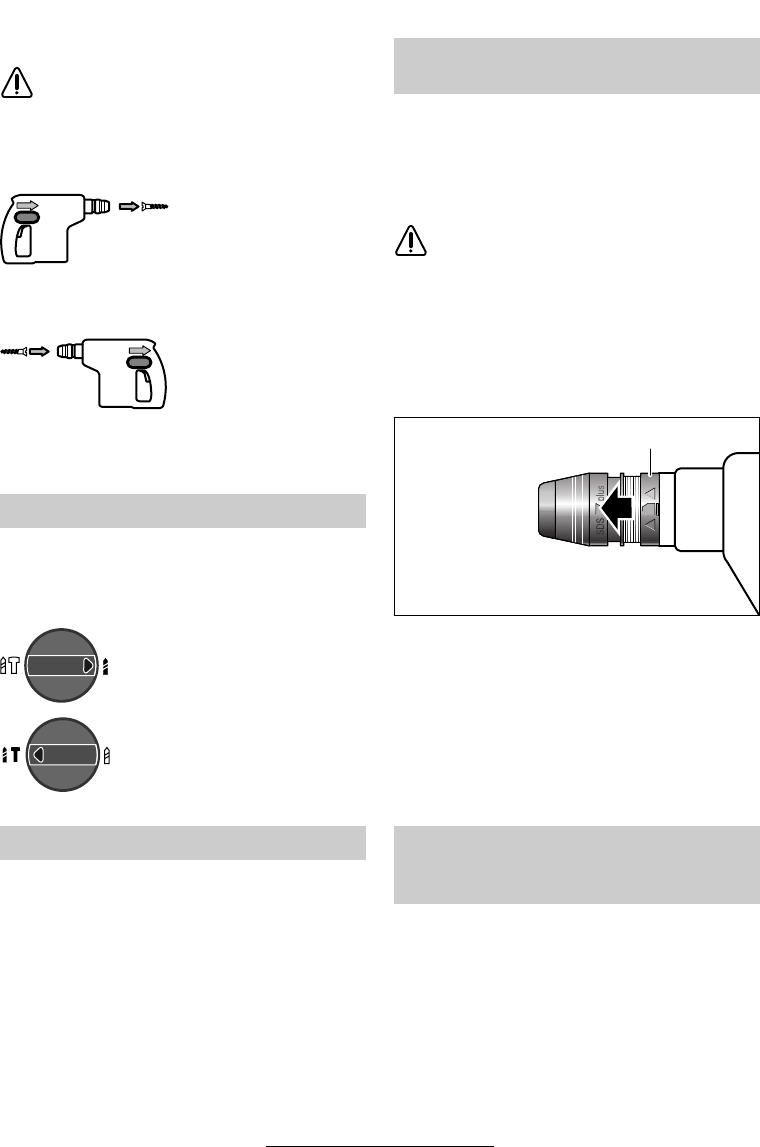

Umschalten der Drehrichtung
Den Drehrichtungsumschalter 7 nur bei
Stillstand betätigen.
Mit dem Drehrichtungsumschalter 7 wird die
Drehrichtung der Maschine umgeschaltet. Bei
betätigtem Ein-/Ausschalter 6 ist dies jedoch
nicht möglich.
Drehrichtung rechts
Den Drehrichtungsum-
schalter nach links bis
zum Anschlag durchdrü-
cken (Normalbetrieb:
Bohren, Eindrehen von
Schrauben etc.).
Drehrichtung links
Den Drehrichtungsum-
schalter nach rechts bis
zum Anschlag durchdrü-
cken (Lösen bzw. Her-
ausdrehen von Schrau-
ben und Muttern).
■ Den Schlagstoppschalter 5 nur im Still-
stand betätigen.
Den Schlagstoppschalter 5 in die gewünschte
Position bringen:
Bohren
Hammerbohren
Beim Loslassen des Ein-/Ausschalters 6 wird das
Bohrfutter abgebremst und dadurch das Nach-
laufen des Werkzeugs verhindert.
Die dabei auftretende Funkenbildung (Blitze) im
Bereich der oberen Lüftungsschlitze ist normal
und für das Gerät unschädlich.
Bei Schraubarbeiten den Ein-/Ausschalter 6 erst
dann loslassen, wenn die Schraube bündig in
das Material eingedreht ist. Der Schraubenkopf
dringt dann nicht in das Material ein.
Die Werkzeugaufnahme SDS-plus kann mit ei-
nem Handgriff gegen das mitgelieferte Schnell-
spannbohrfutter ausgetauscht werden. Das
Schnellspannbohrfutter dient zum schnellen Ein-
setzen von Werkzeugen ohne SDS-plus (z. B.
Rundschaftbohrer, Schrauberbits).
Das Gerät nicht am Bohrfutter tragen!
Abnehmen
■ Verletzungsgefahr! Vor dem Abnehmen
des Bohrfutters unbedingt Werkzeuge oder
Bits entfernen.
Den Verriegelungsring 15 des Bohrfutters um-
greifen und kräftig in Pfeilrichtung ziehen. Das
Bohrfutter abnehmen.
Anbringen
Das Bohrfutter mit der ganzen Hand umgreifen
und drehend auf die Bohrfutteraufnahme aufset-
zen bis das Einrasten deutlich zu hören ist. Das
Bohrfutter verriegelt selbsttätig.
Die Verriegelung durch Ziehen am Bohrfutter
prüfen.
Mit dem Schnellspannbohrfutter können Werk-
zeuge mit zylindrischem Schaft eingespannt wer-
den.
☞
Das Schnellspannbohrfutter ist nicht
geeignet zum Hammerbohren.
Schnellspannbohrfutter anbringen
Die Werkzeugaufnahme SDS-plus abnehmen.
Das Schnellspannbohrfutter anbringen wie die
Werkzeugaufnahme SDS-plus.
Schlagstoppschalter
Auslaufbremse
Werkzeugaufnahme SDS-plus
wechseln (GBH 24 VF)
Schnellspannbohrfutter für
Werkzeuge mit zylindrischem
Schaft (GBH 24 VF)
15
9 • 1 619 929 596 • 02.12
