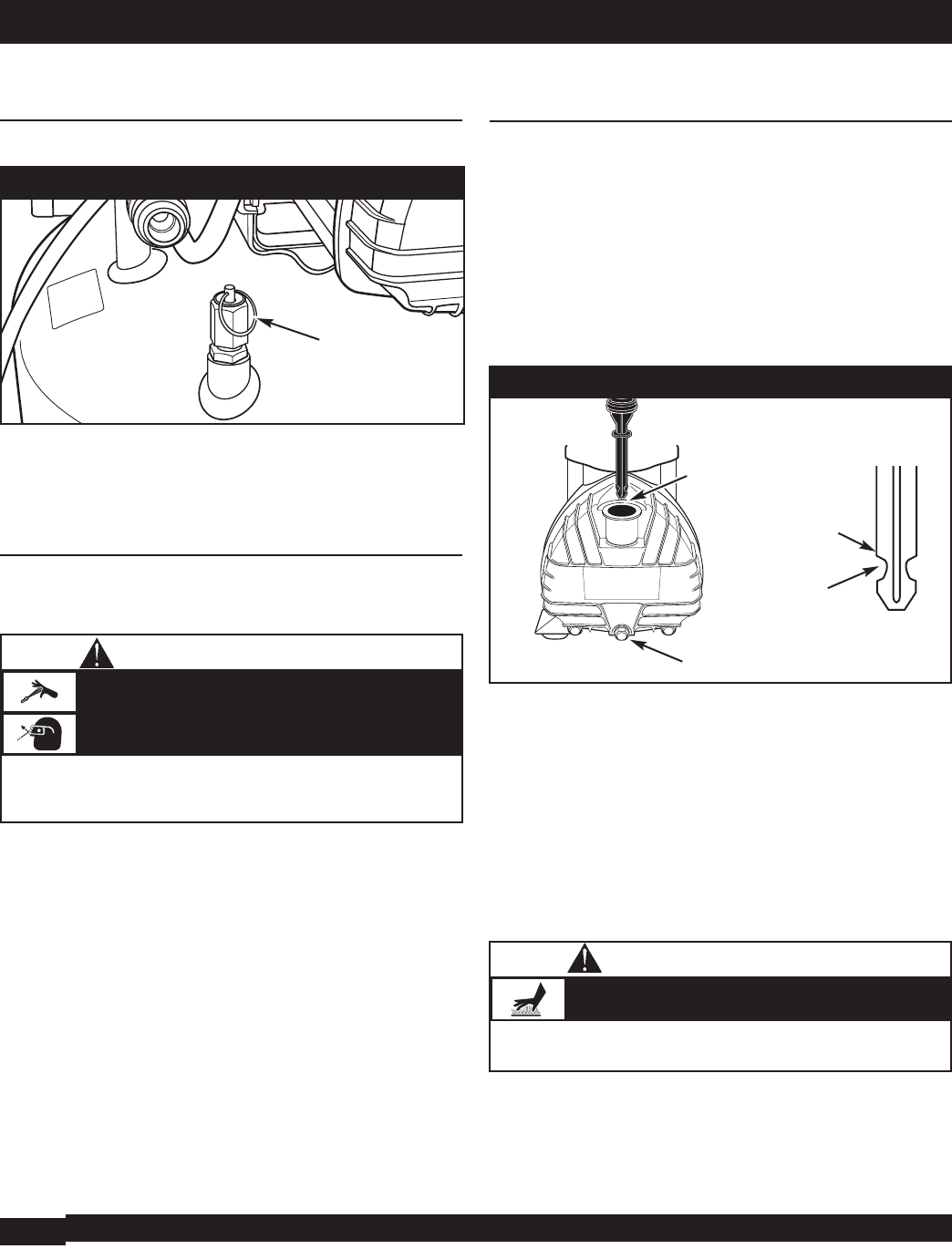

ENTRETIEN
30
Vérifiez la soupape de sûreté
1. Tirez l’anneau de la soupape de sûreté (Figure 18) et observez
si elle fonctionne sans contrainte.
2. Si la soupape est coincée ou si elle ne fonctionne pas librement,
elle doit être remplacée par le même type de soupape.Apportez
l’unité au centre de service autorisé pour la réparation.
Vérifiez le raccord de connexion rapide et le
robinet de vidange du réservoir
1. Déplacez l’interrupteur Marche - Arrêt (ON - OFF) à la
position Arrêt (OFF) et débranchez l’unité.
2. Déconnectez l’outil pneumatique ou l’accessoire de l’unité.
3. Tirez l’anneau de la soupape de sûreté pour réduire la pression
d’air. Relâchez l’anneau de la soupape de sûreté.
4. Ouvrez le robinet de vidange (dévissez complètement dans le
sens contraire des aiguilles d’une montre, voir Figure 14) et
permettez à l’eau accumulée dans le réservoir de se vidanger.
Les soupapes doivent fonctionner librement et posséder la
plage complète d’opération.
5. Lorsque l’eau a été vidangée, fermez le robinet de vidange en
tournant complètement dans le sens des aiguilles d’une montre.
REMARQUE: Si la soupape de purge est coincée, tirez avec
précaution sur la soupape de sûreté pour vidanger entièrement le
réservoir d’air. Retirez, nettoyez et réinstallez les robinets de vidange
en utilisant du ruban pour joints filetés.
Vérifiez/changez l’huile de la pompe
Vérification du niveau d’huile
Suivez ces étapes pour vérifier le niveau d’huile:
1. Déplacez l’interrupteur Marche - Arrêt (ON - OFF) à la
position Arrêt (OFF) et débranchez l’unité.
2. Placez l’unité sur une surface plane et de niveau.
3. Retirez la jauge d’huile et essuyez toutes traces d’huile.
4. Insérez complètement la jauge d’huile dans l’orifice de
remplissage d’huile.
5. Retirez délicatement la jauge et vérifiez si le niveau d’huile est
approprié.Voir Figure 19.
6. Si le niveau d’huile est trop bas, ajoutez l’huile recommandée
jusqu’au niveau approprié (voir Figure 19). Si le niveau d’huile
est au-dessus du niveau d’huile MAXIMUM, enlevez l’huile
excédentaire tel que décrit dans la section suivante.
7. Replacez la jauge d’huile.
Changement d’huile
Aux intervalles de changement d’huile recommandés, suivez les
étapes suivantes:
1. Déplacez l’interrupteur Marche - Arrêt (ON - OFF) à la
position Arrêt (OFF) et débranchez l’unité.
2. Placez l’unité sur une surface plane et de niveau.
3. Retirez la jauge d’huile et essuyez toutes traces d’huile.
4. Placez un contenant approprié sous le bouchon de vidange
d’huile pour récupérer l’huile vidangée.
Figure 19 - Renseignements sur le remplissage d’huile
Bouchon de vidange d’huile
Orifice de
remplissage d’huile
Niveau d’huile
MAXIMUM
Niveau
APPROPRIÉ
d’huile
Ouverture de
la jauge d’huile
• NE touchez PAS au compresseur et aux tubes.
• Laissez refroidir le compresseur avant d’effectuer l’entretien.
Lors du fonctionnement, le compresseur d’air et les tubes
de sortie sont CHAUDS et peuvent causer des brûlures.
AVERTISSEMENT
• NE dirigez PAS le jet d’air vers vous-même ou quelqu’un d’autres.
• Portez toujours des lunettes de sécurité avec protection latérale
approuvées ANSI Z87.1.
Le jet d’air comprimé du boyau ou du robinet de
vidange peut causer des lésions aux tissus de la peau
exposée et peut projeter des objets entraînant des
blessures graves et / ou des dommages à la propriété.
AVERTISSEMENT
Figure 18 - Soupape de sûreté
Anneau de soupape
de sûreté
