Manual de Instrucciones y Lista de Repuestos
Protector de Nivel de Aceite para
Compresores de 5 a 25 HP
Instalación (Continuación)
PRUEBA INICIAL
Después de hacer las instalaciones mecáni-
cas y eléctricas, debe probar el monitor de
nivel de aceite para cerciorarse de que
esté instalado adecuadamente. Antes de
llenar de aceite la caja del cigüeñal,
encienda brevemente el motor del com-
presor (2-3 segundos máx.).
NOTA: Una capa de residuo de aceite
quedará en las piezas lubricadas del
compresor. Si lo deja funcionar sin
aceite por 2-3 segundos no le ocasio-
nará daños.
Si el motor no funciona, lo instaló cor-
rectamente. Si el motor comienza a
funcionar, apáguelo inmediatamente.
No lo instaló correctamente y debe
chequear lo siguiente:
1. Chequée si alguna de las conexiones
eléctricas están flojas.
2. Chequée si el alambrado es el ade-
cuado (Vea las Figuras 4, 5 ó 6).
3. Chequée si el mecanismo del flotante
se mueve libremente.
4. Chequée si el compresor está nivelado.
Después de instalar el monitor y probar-
lo para verificar que esté bien instalado,
llene el cabezal con aceite para compre-
sores de aire. Para mayor información al
respecto, vea el manual del cabezal.
TF0628
PRESSURE
SWITCH
FUSED DISCONNECT
OR BREAKER
RED
ORANGE
WHITE
BLACK
OIL
LEVEL
GUARD
L2
L1
O.L.
MAGNETIC
STARTER
T2T1
SINGLE
PHASE
MOTOR
COIL
PRESSURE
SWITCH
FUSED DISCONNECT
OR BREAKER
RED
ORANGE
WHITE
BLACK
OIL
LEVEL
GUARD
L3L2
O.L.
MAGNETIC
STARTER
T2T1 T3
L1
THREE
PHASE
MOTOR
COIL
Funcionamiento
Bajo funcionamiento normal, el monitor
de nivel de aceite no debe tener ningún
efecto en el rendimiento del compresor.
Si el nivel de aceite del cabezal es muy
bajo, el monitor apagará el motor para
que el cabezal no funcione.
Mantenimiento
Debe chequear el funcionamiento del
monitor de bajo nivel de aceite cada vez
que cambie el aceite. Después de drenar
el aceite xde la caja del cigüeñal, repita
la prueba inicial descrita anteriormente.

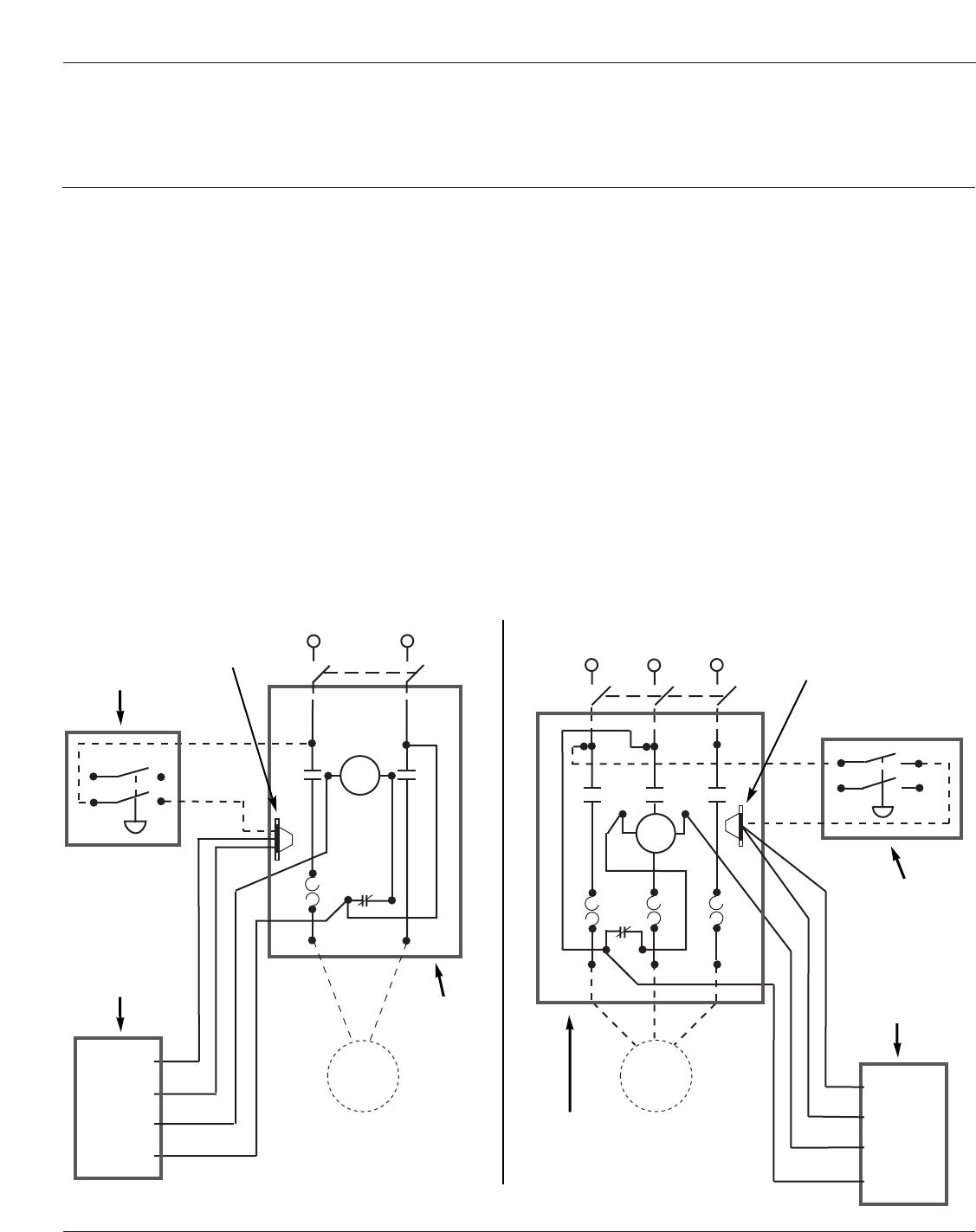

Figura 4 - Diagrama del Alambrado para modelos
monofásicos de 208-230 Voltios
Figura 5 - Diagrama del Alambrado para
modelos trifásicos de 208-230 Voltios
Presostato
Caja de Fusibles o
Cortacircuitos
Motor de
Arranque
Magnético
Protector
del Nivel de
Aceite
Rojo
Anararjado
Blanco
Negro
Motor
Mono-
fásico
Bo-
bina
Presostato
Caja de Fusibles o
Cortacircuitos
Motor de
Arranque
Magnético
Protector
del Nivel de
Aceite
Rojo
Anararjado
Blanco
Negro
Bo-
bina
Motor
Tri-
fásico
La Tuerca Para Los
Alambres (No Está
Incluida)
La Tuerca Para Los
Alambres (No Está
Incluida)
