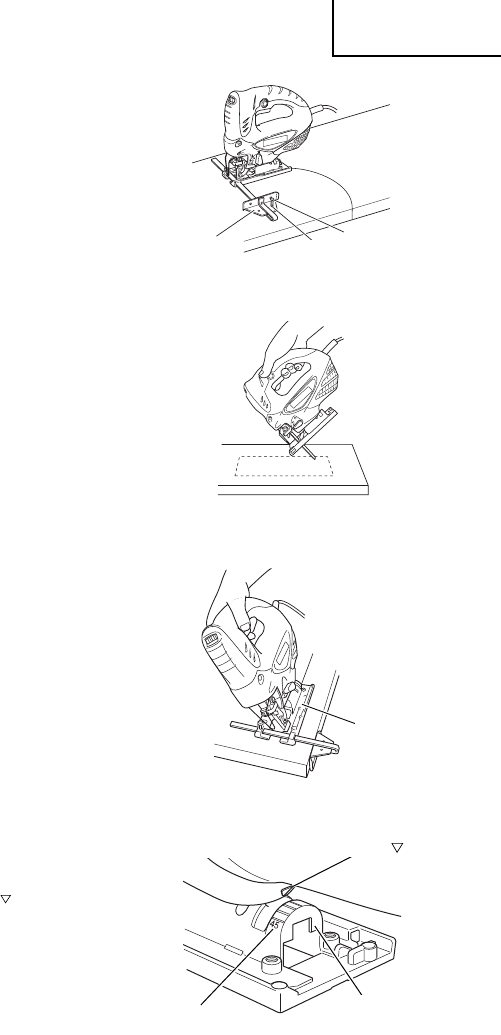

Fig. 11
Guide
Clou ou vis
Orifi ce de guidage
Fig. 12
Fig. 13
Base
Fig. 14
Repère
Section semi-
circulaire
Echelle
25
Français
3. Coupe d’un cercle ou d’un arc circulaire
Le guide est également utile pour la coupe en
cercle.
Après avoir fi xé le guide de la même façon
qu’expliqué ci-dessus, faire passer le clou ou
la vis dans la pièce par l’orifi ce du guide, puis
l’utiliser comme axe pour la coupe. (Fig. 11)
REMARQUE: La coupe en cercle doit être eff ectuée
avec la lame placée environ à la
verticale par rapport à la surface du
fond de la base.
4. Coupe de matériaux métalliques:
(1) Régler la bague de vitesse entre les échelles “3”
et “4”.
(2) Régler la position orbitale sur “0” ou “I”.
(3) Toujours utiliser un liquide de coupe approprié
(huile à broche, eau savonneuse, etc.). Si l'on
ne possède pas de liquide de coupe, appliquer
de la graisse sur la surface arrière du matériau à
couper.
5. Découpe d’ouvertures
(1) Dans du bois de charpente:
En alignant la direction de la lame sur le grain du
bois, couper morceau par morceau jusqu’à ce
qu’une ouverture soit coupée au centre du bois.
(Fig. 12)
(2) Dans d’autres matériaux:
Pour couper une ouverture dans des matériaux
autres que le bois de charpente, percer d’abord
un trou avec une perceuse ou un outil similaire à
partir duquel commencera la coupe.
6. Coupe angulaire
La base peut pivoter de 45° des deux côtés pour
la coupe angulaire. (Fig. 13)
(1) Desserrer le boulon de la base avec la clé allen
hexagonale fi xée à la base. (Fig. 8, 9)
(2) Aligner l’échelle (de 0 degré à 45 degrés par
incréments de 15 degrés) de la section semi-
circulaire de la base sur le repère [
] du couvercle
du réducteur. (Fig. 14)
(3) Resserrer le boulon M5. (Fig. 9)
(4) Régler la position orbitale sur “0”.
REMARQUE: La coupe angulaire n’est pas possible
si l’on fi xe le couvercle d’éclats ou le
collecteur à poussière.
