— 26 —
Français
5. Consommation d’air
Sélectionner la taille du compresseur en se reportant
au tableau de consommation d’air et aux formules de
taille du compresseur.
Tableau de consommation d’air
Formules de taille du compresseur d’air
Quantité d’air requise
= nombre de clous
× clous moyens enfoncés par minute par le cloueur
× consommation d’air à une pression donnée
× facteur de sécurité (toujours 1,2)
Exemple: 2 cloueurs fonctionnant à 100 psi et
enfonçant 30 clous par minute
Quantité d’air requise
= 2 × 30 × ,063 (1,8) × 1,2
= 4,5 CFM (ft
3
/mn) (180 l/mn)
Effectuer le calcul ci-dessus pour obtenir un
compresseur fournissant les 4,5 CFM d’air
nécessaires.
GRAISSAGE
Il est essentiel que le cloueur soit graissé correctement. Si
le cloueur est mal graissé, il ne fonctionnera pas
correctement et les pièces s’useront prématurément.
Utiliser une huile de machine Hitachi.
Ne pas utiliser d’huile détergente ni d’additifs. Ces
lubrifiants endommageraient les joints toriques et les
autres pièces en caoutchouc. Cela provoquerait un
mauvais fonctionnement du cloueur.
Toujours utiliser des unités filtre-régulateur-
lubrificateur.
Veiller à ce que le régulateur soit toujours plein
d’huile de machine pneumatique Hitachi.
Si l’on ne possède pas de lubrificateur, mettre 5 à 10
gouttes d’huile de machine pneumatique Hitachi dans
le bouchon d’air du cloueur deux fois par jour.
ENTRETIEN PAR TEMPS FROID
Ne pas ranger le cloueur dans un environnement
froid. Le laisser dans un endroit chaud jusqu’à ce que
l’on soit prêt à travailler.
Si le cloueur est déjà froid, l’amener dans un endroit
chaud et le laisser réchauffer avant de l’utiliser.
1 Réduire la pression d’air à 70 psi (4,9 bars,
5 kgf/cm
2
).
2 Sortir tous les clous du cloueur.
3 Raccorder le tuyau d’air et faire un essai de
clouage (clouage à blanc).
La pression d’air inférieure sera suffisante pour le
clouage à blanc.
Les opérations à vitesse lente ont tendance à
chauffer les pièces mobiles.
ATTENTION
Ne pas faire un essai de clouage à blanc à haute
pression.

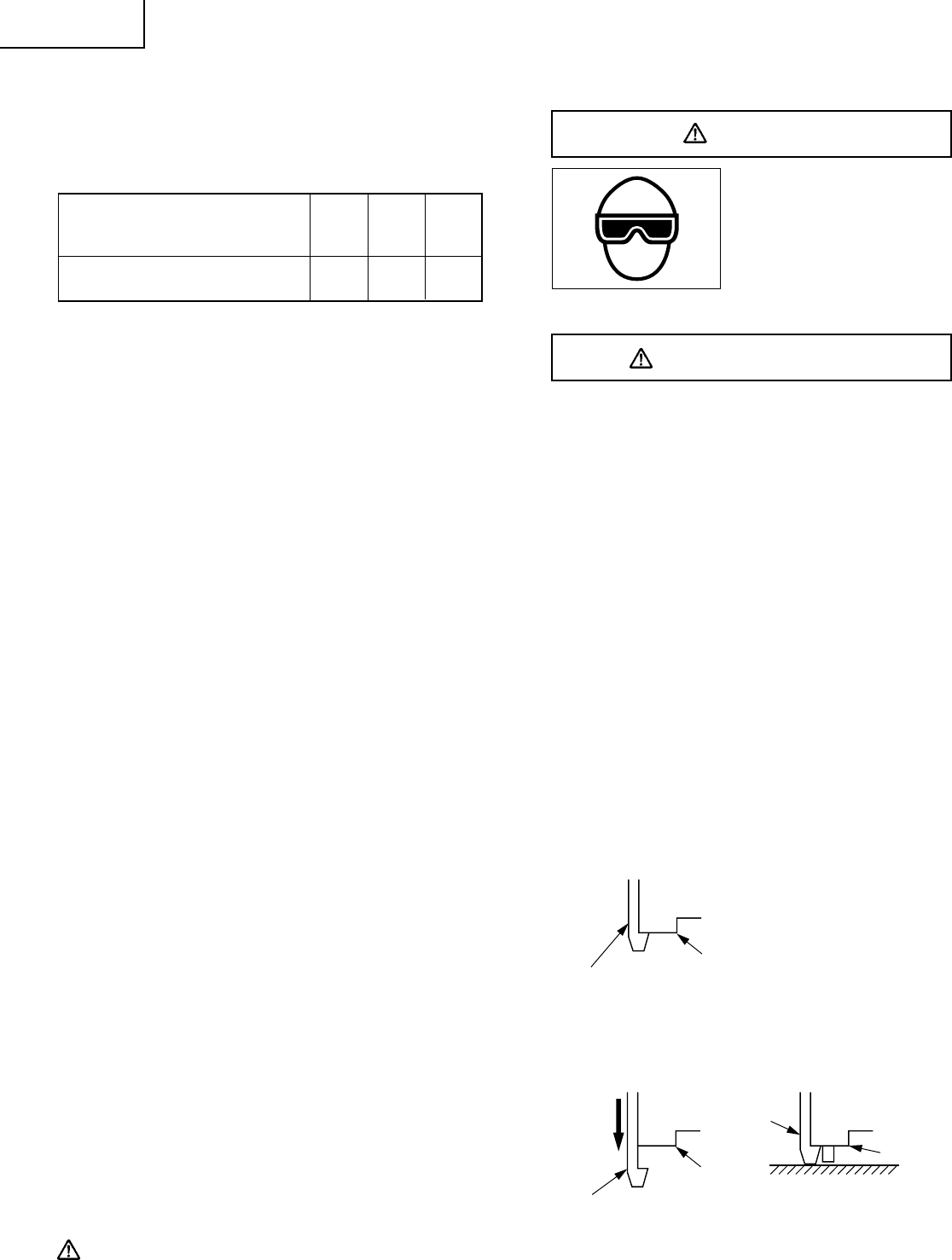

psi 80 90 100
Pression de
(bars) (5,5) (6,2) (6,9)
fonctionnement
(kgf/cm
2
) (5,6) (6,3) (7)
Consommation d’air
ft
3
/cycle ,05 ,056 ,063
(l/cycle) (1,4) (1,6) (1,8)
ESSAI DU CLOUEUR
DANGER
Operators and others in
work area MUST wear
safety glasses with side
shields which conforms
to ANSI Z87.1
specifications.
AVERTISSEMENT
Ne jamais utiliser le cloueur si le levier-poussoir ne
fonctionne pas correctement.
Ne pas pousser l’outil vers l’avant lorsqu’on
positionne le premier clou dans le trou métallique.
Si l’on pousse vers l’avant, la tête de clou risque
de s’abîmer et de se casser, ou les clous risquent
de se coincer.
L’outil possède un mécanisme de déclenchement
séquentiel (Un clou à la fois) qui sera utilisé lorsqu’on
souhaite effectuer un positionnement précis du clou.
Commencer par appuyer la pointe du clou à l’endroit
où l’on veut enfoncer le clou, puis tirer sur la gâchette.
Lorsque le clou est enfoncé, relâcher complètement la
gâchette et relever l’outil de la surface de la pièce.
L’outil n’est pas conçu pour un déclenchement par contact
(déclenchement sur rebond), et il ne peut servir pour les
unités avec soupape de déclenchement par contact.
L’outil possède également un nouveau mécanisme de
levier-poussoir (sécurité), qui est différent du mécanisme
de levier-poussoir des autres cloueurs.
La position du levier-poussoir lorsque l’alimenteur de
clous est ramené vers l’arrière est donnée ci-dessous.
Lorsque les clous sont chargés et qu’on appuie sur la
gâchette, le levier-poussoir s’abaisse, et lorsque le levier-
poussoir touche la pièce, un clou est enfoncé.
L’outil est équipé d’une fonction de blocage qui empêche
l’outil de se déclencher lorsqu’il y a 5 clous ou moins dans
le magasin.
Levier-poussoir
Au repos
Buse
-
Levier-poussoir
Enfoncement de clou
Buse
Buse
Levier-
poussoir
Piéce
