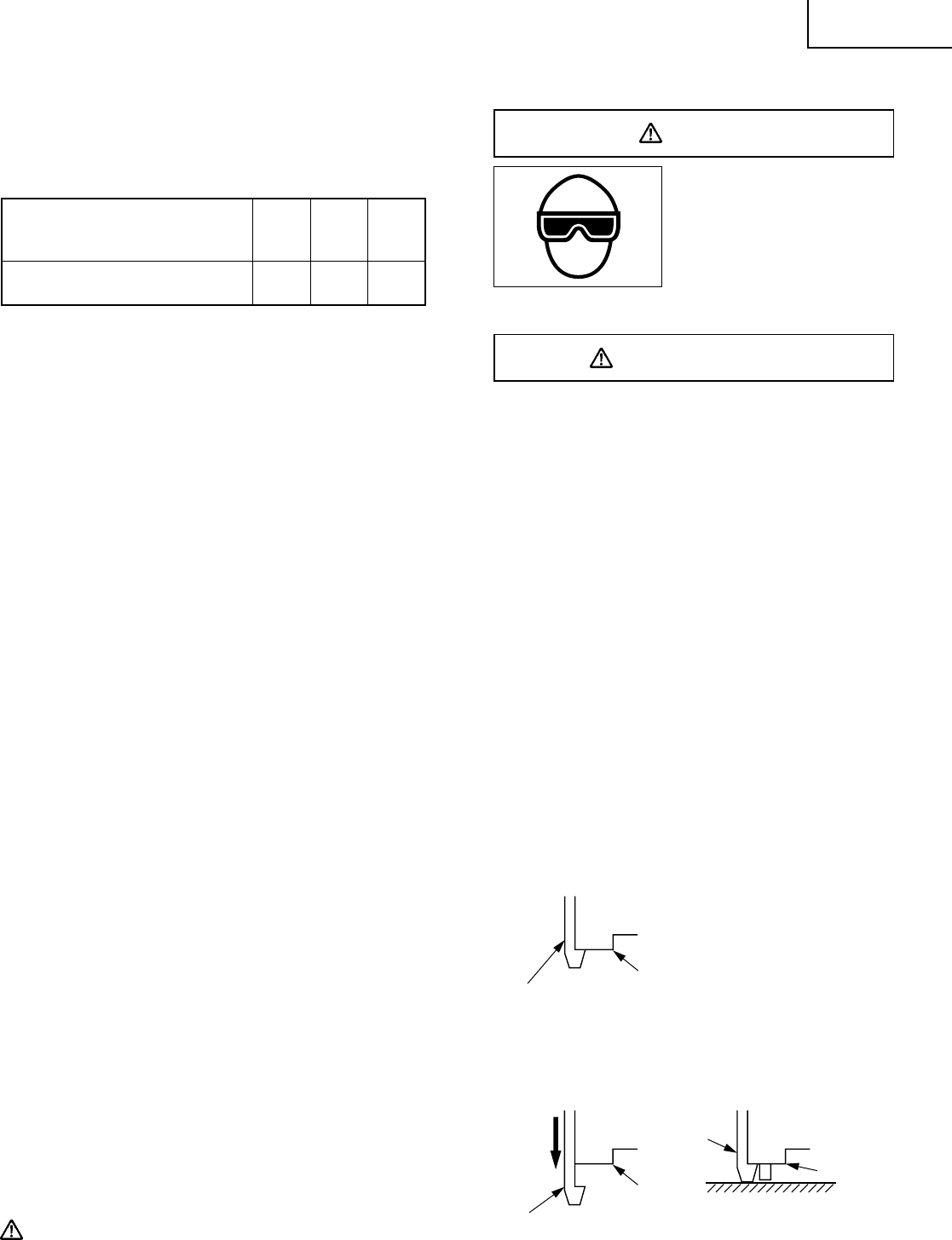

— 41 —
Español
5. Consumo de aire
Utilizando la tabla de consumo de aire y la fórmula de
tamaño del compresor de aire, busque el tamaño de
compresor correcto.
Tabla de consumo de aire
Fórmula de tamaño del compresor
Cantidad de aire requerida
= número de clavadores
× promedio de clavos clavados cada minuto por
clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1,2)
Ejemplo: 2 clavadores funcionando a 100 psi para
clavar 30 clavos por minuto
Cantidad de aire requerida
= 2 × 30 × ,063 (1,8) × 1,2
= 4,5 CFM (pies
3
/min) (180 litros/min)
Después de haber realizado los cálculos indicados
arriba, tendrá que buscar un compresor que
proporcione 4,5 CFM de aire, que es el valor requerido.
LUBRICACIÓN
Es muy importante que el clavador esté adecuadamente
lubricado. Sin la lubricación apropiada, el clavador no
trabajará correctamente y las piezas se desgastarán
prematuramente.
⅜
Utilice lubricante para herramientas neumáticas Hitachi.
No utilice aceite detergente ni aditivos. Estos
lubricantes dañarían las juntas tóricas y demás piezas
de caucho. Esto haría que el clavador funcionase mal.
⅜ Habrá que utilizar siempre unidades de filtro-
regulador-lubricador. Mantenga el lubricador lleno
con lubricante para herramientas neumáticas Hitachi.
⅜
Si no dispone de lubricador, aplique 5 – 10 gotas de
lubricante para herramientas neumáticas Hitachi a la
entrada de aire del
clavador
dos veces al día.
CUIDADOS PARA CLIMAS FRÍOS
⅜ No guarde el clavador en un lugares fríos.
Déjelo en un lugar cálido antes de comenzar a trabajar.
⅜ Si el clavador está frío, póngalo en un lugar cálido y
deje que se caliente antes de utilizarlo.
1 Reduzca la presión de aire a 70 psi (4,9 barias, 5 kgf/
cm
2
).
2 Quite todos los clavos del clavador.
3 Conecte la manguera de aire y dispare (disparo en
vacío) el clavador.
La reducción de la presión de aire será suficiente
para disparar en vacío el clavador.
La operación a baja velocidad tiende a calentar las
partes móviles.
PRECAUCIÓN
ⅷ No dispare en vacío el clavador a alta presión.
psi 80 90 100
Presión de operación
(barias) (5,5) (6,2) (6,9)
(kgf/cm
2
) (5,6) (6,3) (7)
Consumo de aire
pies
3
/ciclo ,05 ,056 ,063
(litros/ciclo) (1,4) (1,6) (1,8)
PRUEBA DEL CLAVADOR
PELIGRO
ⅷ Los operadores y demás
personas que se
encuentren en el área de
trabajo DEBEN usar gafas
protectoras con blindajes
laterales que cumplan
con las especificaciones
ANSI Z87.1.
ADVERTENCIA
ⅷ No utilice nunca el clavador a menos que la
palanca de empuje funcione adecuadamente.
ⅷ No empuje la herramienta hacia adelante cuando
posiciona el primer clavo en el agujero de metal.
De lo contrario, la cabeza del clavo se podrá dañar
o romper, o se producirán atascos.
Esta herramienta cuenta con un mecanismo de disparo
secuencial (disparo único) para usar cuando se requiere
precisión en la colocación del clavo.
En primer lugar, presione la punta del clavo contra el
lugar donde desea introducir el clavo, y luego apriete
el gatillo.
Tras hundir el clavo, libere el gatillo por completo, y
levante la herramienta de la superficie de trabajo.
Esta herramienta no ha sido diseñada para la operación
de disparo por contacto (disparo con rebote), y no está
disponible para las unidades con válvula de disparo por
contacto.
Además, esta herramienta cuenta con un nuevo
mecanismo de palanca de empuje (seguridad), diferente
de los otros clavadores.
A continuación se muestra la posición de la palanca de
empuje al tirar hacia atrás del alimentador de clavos.
Al apretar el gatillo con los clavos cargados, la palanca de
empuje baja y, cuando ésta entra en contacto con la pieza
de trabajo, se introduce el clavo.
Al disparar
Palanca de empuje
Nariz
Nariz
Palanca de
empuje
Pieza de trabajo
Palanca de empuje
Sin disparo
Nariz
