Los aceites para herramientas
neumáticas contienen solventes que
pueden averiar los componentes
internos de la herramienta.
3. Después de agregar
aceite, haga funcionar
la herramienta
brevemente. Limpie
todo exceso de aceite que salga del
escape de la tapa.

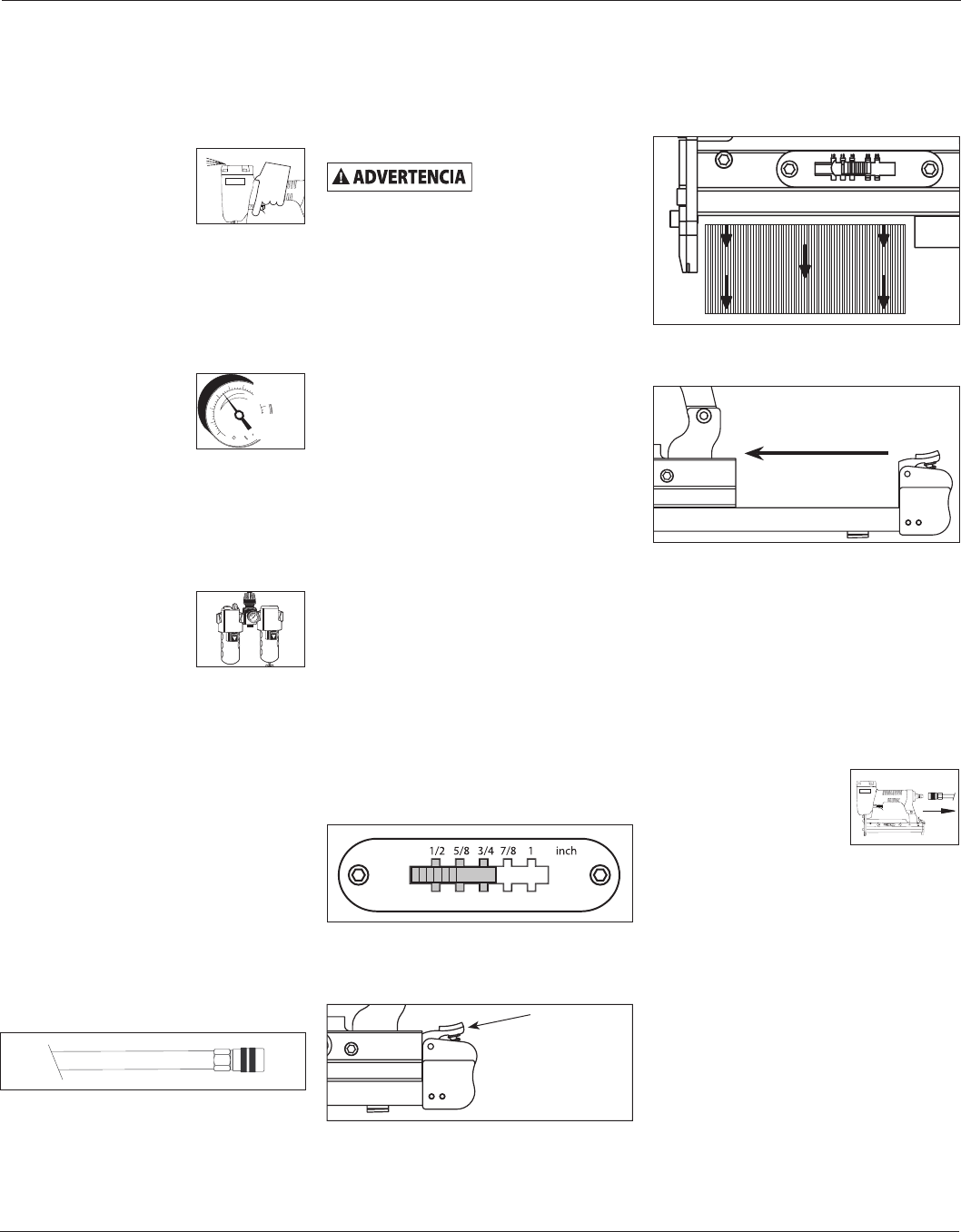

CONEXION RECOMENDADA
La ilustración de abajo le muestra
la conexión recomendada para la
herramienta.
1. El compresor de
aire debe tener
la capacidad de
suministrar un
mínimo de 4,14 bar cuando la
herramienta esté en uso. Si el
suministro de aire es inadecuado
podría haber pérdida de potencia
y falta de consistencia en el
funcionamiento.
2. Puede utilizar
un lubricador
para lubricar la
herramienta.
Igualmente, puede utilizar un
filtro para remover las impurezas
líquidas y sólidas que podrían oxidar
u obstruir las partes internas de la
herramienta.
3. Use siempre mangueras de
suministro de aire con una presión
mínima de funcionamiento con
clasificación igual o mayor que la
presión de la fuente de energía si
falla un regulador, o 10,34 bar, lo
que sea mayor. Use mangueras de
aire de 6,4 mm (1/4") para distancias
de hasta 15 m (50'). Use mangueras
de aire de 9,5 mm (3/8") para
distancias de hasta 15 m (50') o más.
4. Use un regulador de presión
(de 0 bar - 8,62 bar) en el compresor.
Se necesita un regulador de
presión para controlar la presión de
operación de la herramienta entre
4,14 bar y 6,90 bar.
MODO DE OPERACIÓN
Siempre cerciórese
de saber en qué
modo va a operar la herramienta antes
de comenzar a usarla. De lo contrario,
le podría ocasionar la muerte o heridas
graves.
MODO DE GATILLO SOLAMENTE
(CON TRABA DE GATILLO)
Esta herramienta es un dispositivo de
acción singular. Este modo requiere
que, cuando la traba del gatillo no está
colocada en la posición de seguro, sólo
un jalón del gatillo puede disparar un
sujetador.
Después de comprobar de que no hayan
sujetadores en la herramienta, verifique
la seguridad del funcionamiento de la
traba del gatillo activada, para prevenir
que la herramienta dispare un sujetador
antes de guardarla. Desconecte siempre
la herramienta del aire comprimido
cuando no esté en uso.
PARA CARGAR Y DESCARGAR
LA HERRAMIENTA
1. Coloque el interruptor de ajuste
del largo de la puntilla en el
ajuste apropiado para el largo
de las puntillas que va a cargar
presionando primero en el
interruptor rojo y luego deslizando
hasta que la muesca quede en la
ranura apropiada.
2. Presione el botón del seguro. Hale la
tapa del cargador completamente
hacia atrás.
3. Introduzca una tira de sujetadores
en el cargador con las puntillas
colocadas como se indica. Cerciórese
de que las puntillas no estén sucias
ni dañadas. Las puntillas llevan una
marca con la dirección para cargar.
4. Empuje la tapa del cargador hacia
adelante hasta que quede con traba.
5. Siempre descargue el sujetador
antes de remover la herramienta
de servicio. La descarga se hace
siguiendo el proceso inverso de la
carga; sin embargo, siempre se tiene
que desconectar la manguera de aire
antes de descargarla.
QUÉ HACER CUANDO LA
HERRAMIENTA TENGA UN
SUJETADOR ATASCADO
1. Desconecte la
herramienta de la
fuente de suministro
de aire.
2. Retire todas las
puntillas del cargador (vea “Carga/
Descarga de la Clavadora”).
El no hacerlo hará que los clavos
se descarguen por el frente de
la clavadora.
3. Retire por completo los dos (2)
tornillos de la punta y la placa
superior de la punta, para poder
ver el sujetador atascado.
4. Con el cuidado de no doblar
o dañar la paleta de impulsión,
use una punta u otro objeto
puntiagudo para liberar y quitar
el sujetador atascado.
13-Sp
HDN10500
4,14 bar
Min.
6,90 bar
Max.
INSTRUCCIONES DE
FUNCIONAMIENTO (Continúa)
10,34 bar o mas
Botón del
seguro
