Ensamblaje
Para evitar posibles lesiones, desco -
necte el enchufe de la fuente de alimen -
tación antes de realizar cualquier ensamblaje, ajuste o reparación.
Conexión de una aspiradora
El codo tiene un orificio de salida que aceptará un conector de
aspiración de 35 mm de diámetro estándar o un tubo de 1-1/4
pulgadas de diámetro. El conector de 35 mm de diámetro tiene el
tamaño estándar utilizado en las aspiradoras Bosch. Para tamaños
de tubo de aspiración más grandes, use un adaptador.
Conexión a la aspiradora – Inserte el conector de aspiración o el
tubo en el orificio de salida del codo tanto como se pueda.
Asegúrese de que la manguera de aspiración esté libre del
mecanismo y de la trayectoria de corte antes de enchufar la sierra
en la fuente de alimentación.

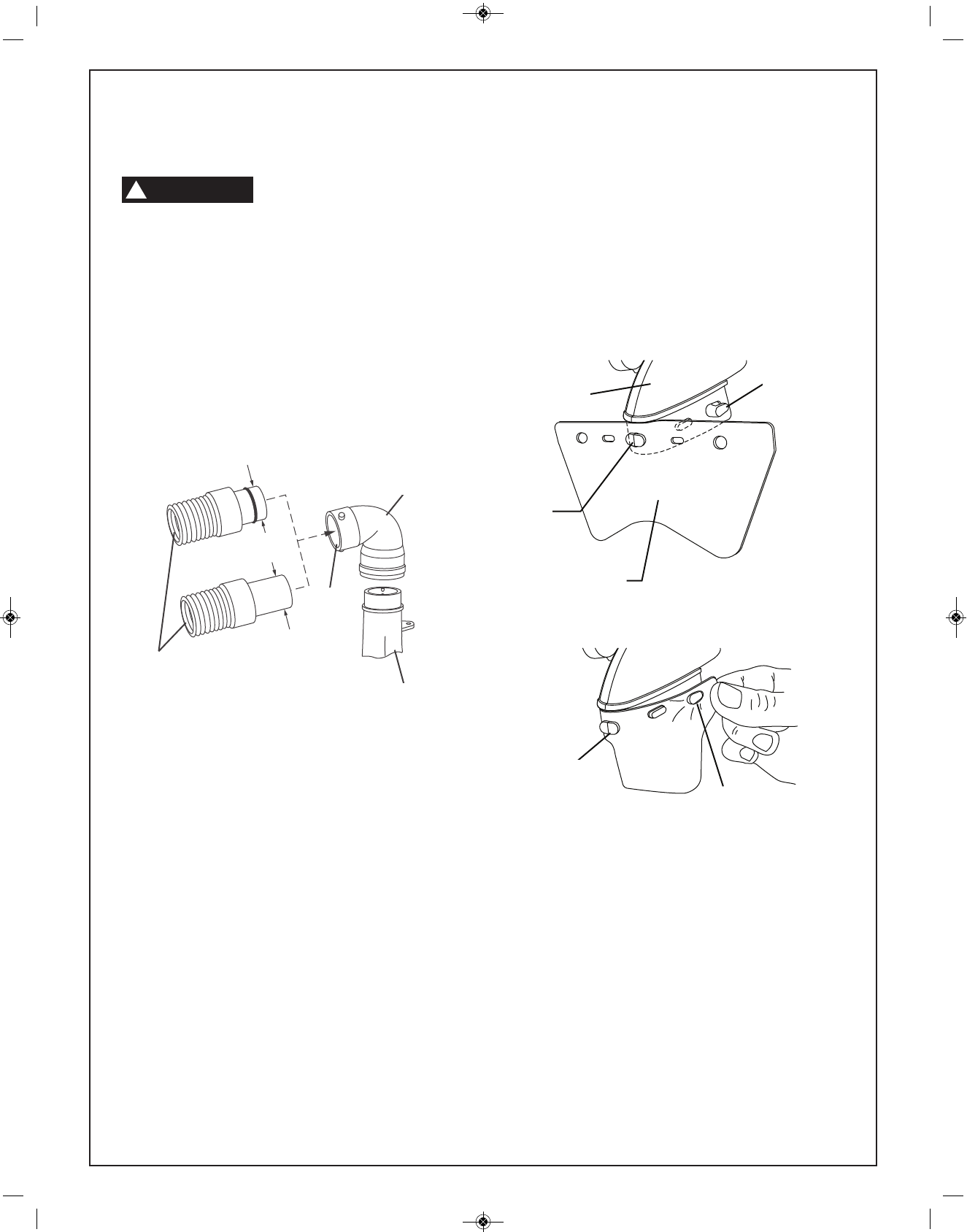

Figura 8. Conexión de una aspiradora
Reposicionamiento o remoción
del deflector de goma
El deflector de goma extiende el alcance de recolección de polvo y
residuos y se debe dejar en la herramienta para lograr la máxima
eficiencia de recogida de polvo. Cuando haga cortes deslizantes en
materiales extraaltos (de más de 2-3/16 pulgadas de altura), el
deflector de goma contactará estos materiales y se flexionará sobre
ellos. También contactará y se flexionará cuando se jale la sierra
hacia atrás antes del corte. El deflector regresará a su forma
original después del corte.
Reposicionamiento del deflector – Si el operador quiere evitar el
contacto del deflector de goma con el material, el deflector se
puede plegar temporalmente hacia arriba y sobre la parte trasera
del conducto para polvo. Si permanentemente el operador no
quiere contacto del deflector con el material que se esté cortando,
se puede quitar el deflector.
Remoción del deflector – Jale una de las lengüetas del deflector
hacia delante y luego lateralmente hasta que se separe de uno de
los ganchos laterales del conducto para polvo (vea la figura 9).
Desenganche el lado opuesto. Luego, desenganche el deflector del
poste trasero del conducto para polvo jalando y estirando hasta que
esté libre. NOTA: Al retirar el deflector se reduce la capacidad de
recolección de polvo.
Instalación del deflector – Comience estirando y enganchando el
deflector sobre el poste trasero, seguido por engancharlo sobre
cada gancho lateral (vea la figura 10).
Figura 9.
Instalación del deflector de goma en el poste trasero
Figura 10.
Instalación del deflector de goma en los ganchos laterales
