Ajustes
Para evitar posibles lesiones, desco -
necte el enchufe de la fuente de alimen -
tación antes de realizar cualquier ensamblaje, ajuste o reparación.
Ajuste del tope de bisel de 45°
(hoja de sierra a 45° con la mesa)
1. Jale hacia arriba la palanca de fijación de bisel para
desbloquear. Mueva el tope-guía deslizante completamente
hacia la izquierda.
2. Incline el ensamblaje de la sierra hacia la izquierda (en sentido
contrario al de las agujas del reloj) hasta que alcance el tope de
45°.
3. Coloque solamente la cabeza de la escuadra de combinación
sobre la mesa de la sierra con su lado plano largo descansando
sobre la mesa y su lado de 45° contra la hoja inclinada.

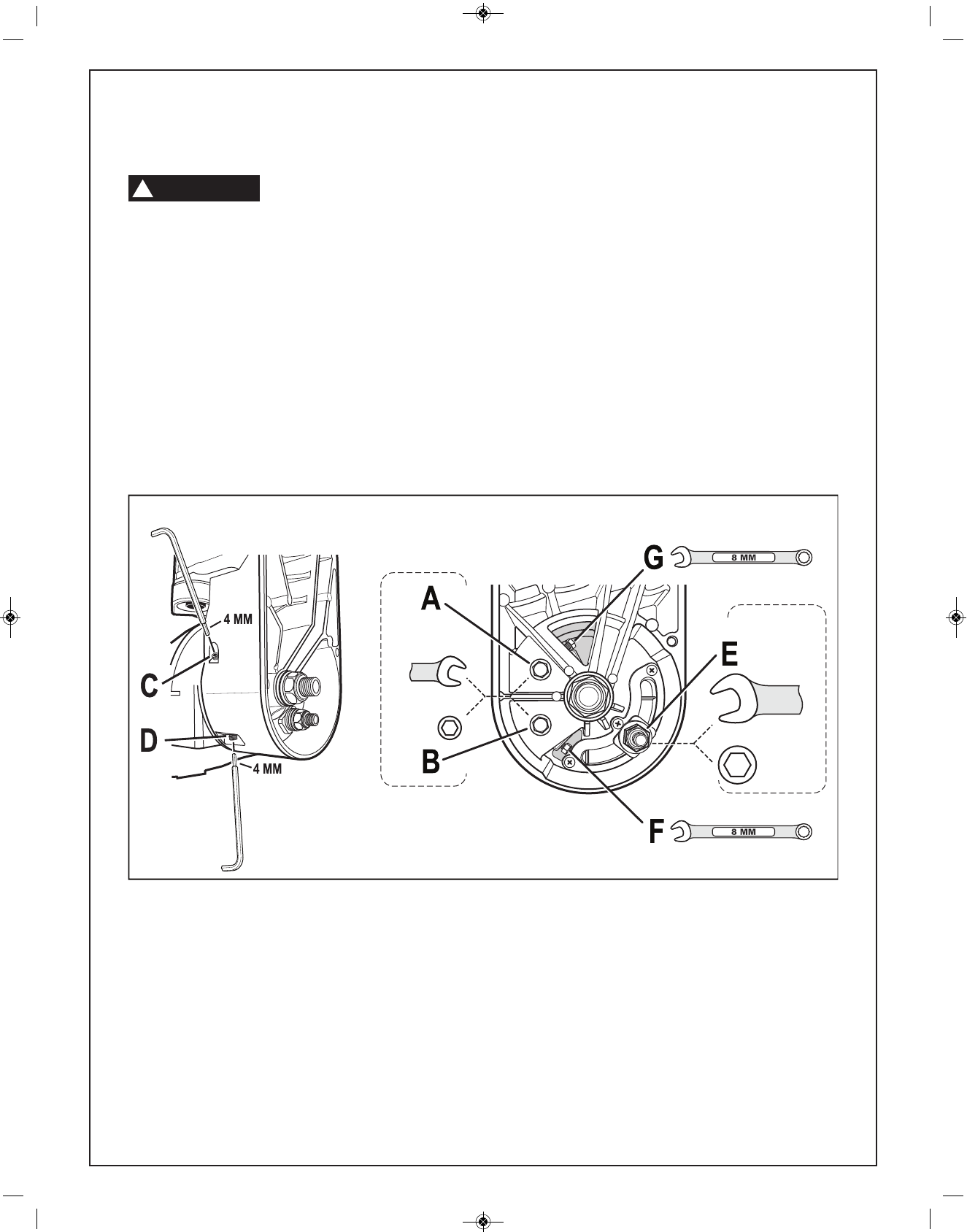

4. Coloque una llave de tuerca de boca abierta de 8 mm en la
cabeza del perno “F” (vea la figura 25).
5. Mientras gira el perno “F”, observe cómo la hoja se inclina. Gire
el perno “F” hasta que el plato de la hoja de sierra esté en
contacto completo con el lado de 45° de la cabeza de la
escuadra (vea la figura 24).
6. Si es necesario, ajuste los indicadores de la escala de bisel
(artículo 36, página 63) para que estén en línea con las líneas
de 45° de la escala de bisel. Primero, ajuste el indicador de bisel
derecho; luego, incline el cabezal de la sierra hasta la posición
de tope de 45° a la derecha (vea la página 95, “Intervalo de bisel
2 = 0-45° a la derecha”) y ajuste el indicador de bisel izquierdo.
Incline el cabezal de la sierra hasta la posición de 0°. Ambos
indicadores deberían estar en las líneas de 0° de la escala de
bisel.
7. Empuje hacia abajo la palanca de fijación de bisel para realizar
la fijación en el ángulo de bisel deseado.
Tope de bisel de 45° – Procedimiento de ajuste
64B?.
