Connectors, switches, and LEDs 102

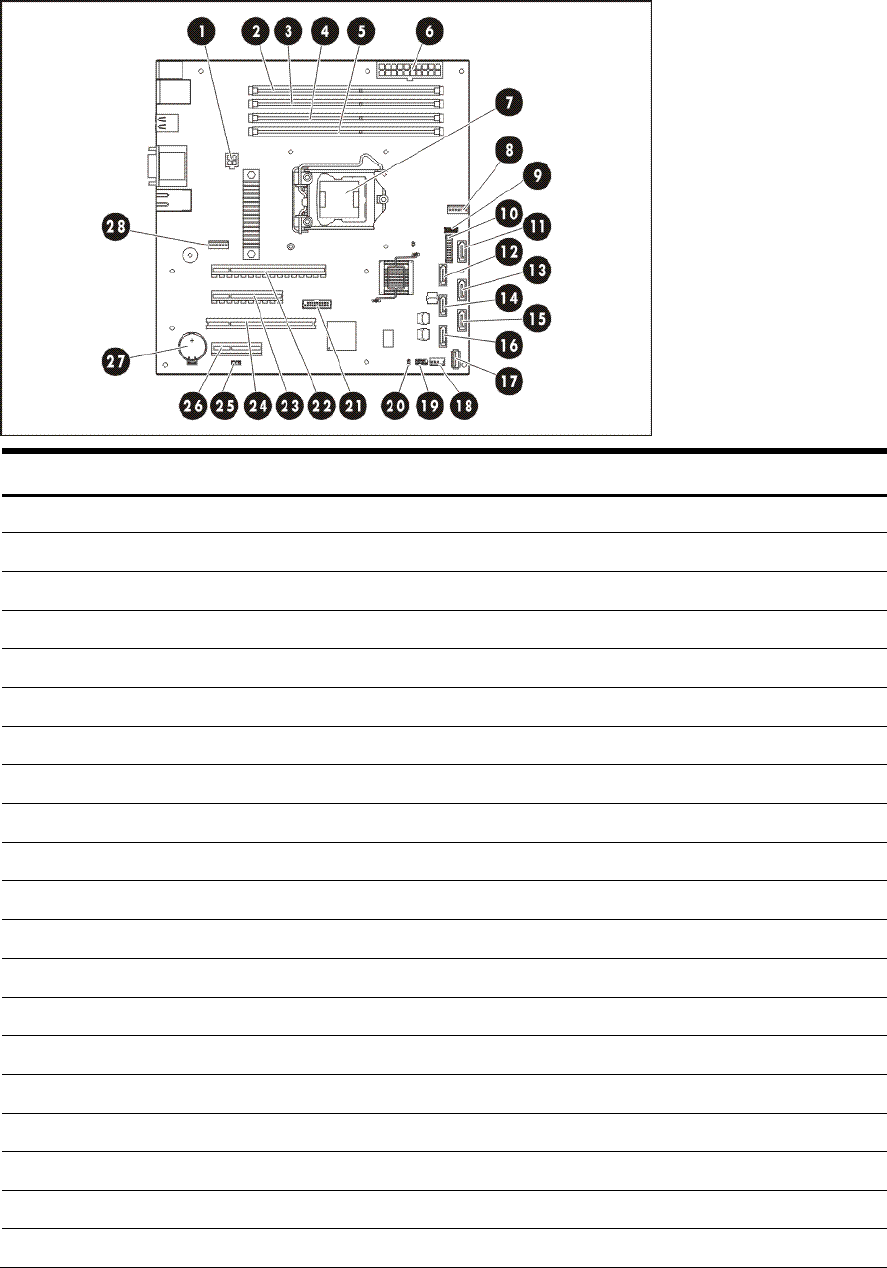

System board
Item Code Component
1 ATXPWRCN2 4-pin ATX processor power connector
2 DIMM4B Channel B 1
st
DDR3 DIMM slot
3 DIMM3D Channel B 2
nd
DDR3 DIMM slot
4 DIMM2A Channel A 1
st
DDR3 DIMM slot
5 DIMM1C Channel A 2
nd
DDR3 DIMM slot
6 ATXPWRCN1 24-pin ATX system board power connector
7 CPU1 Processor
8 CPUFAN1 Heat sink cable connector
9 PCHSW1 System configuration switch
10 FPCN1 Power button / front panel LED cable connector
11 SATA1 1
st
HDD SATA cable connector
12 SATA2 2
nd
HDD SATA cable connector
13 SATA3 3
rd
HDD SATA cable connector
14 SATA4 4
th
HDD SATA cable connector
15 SATA5 1
st
ODD SATA cable connector
16 SATA6 2
nd
ODD SATA cable connector
17 USBCONN2 Internal USB connector for STD USB
18 USBCONN3 Internal USB connector for tape device
19 FPUSBCONN1 Front panel USB port connector
20 HDDLEDCN1 External HDD LED cable connector
