CHANGEMENT DE VITESSES
Votre outil comporte deux régimes distincts, le bas
régime et le haut régime. Le bas régime produit un
couple élevé et des vitesses de perçage plus lentes pour
le travail à grand rendement ou pour enfoncer des vis.
Le haut régime produit des vitesses plus rapides pour le
perçage moins exigeant. Pour changer de vitesse, faites
glisser le commutateur à la position haut ou bas régime
(Fig. 1).
ATTENTION : Si votre outil semble fonctionner, mais le
mandrin ne tourne pas, assurez-vous que l'interrupteur
de changement de vitesses est poussé à fond dans le
réglage désiré.
EMBRAYAGE RÉGLABLE
Votre outil comporte 26 réglages d’embrayage. Le
couple produit augmentera à mesure que l’anneau de
l’embrayage est tourné de la position 1 à la position 25.
La position « » de la perceuse verrouillera
l’embrayage de manière à pouvoir percer et visser dans
des matériaux difficiles. Cette même position permet
également de changer rapidement et facilement les
forets dans le mandrin sans clé (Fig. 3).
ANNEAU DE SÉLECTION DE LA
PERCEUSE/PERCEUSE À PERCUSSION
L'anneau de sélection permet de régler l'outil pour
diverses applications de perçage, avec ou sans
percussion. Faites tourner le cadran de sélection vers la
droite ou vers la gauche en fonction des applications
décrites ci-dessous (Fig. 4).
Action de perçage seulement : pour percer
dans des bois, des métaux, des plastiques ou
d'autres matériaux, à l'exclusion du béton.
Action de perçage à percussion : pour percer
dans du béton, de l'asphalte, du carrelage ou
d'autres matériaux durs similaires.
La position de perçage à percussion verrouille
l'embrayage pour permettre le perçage à percussion.
GÂCHETTE DE COMMANDE À VITESSE VARIABLE
Votre outil est équipé d’une gâchette de commande à
vitesse variable. Vous pouvez mettre le tournevis en
marche ou à l'arrêt en appuyant sur la gâchette ou en la
relâchant, suivant le cas. En fonction de la pression
exercée sur la gâchette, il est possible de régler la vitesse
dans les limites minimale et maximale spécifiées sur la
plaquette emblématique. Exercez plus de pression pour
augmenter la vitesse et moins pour la diminuer (Fig. 1).

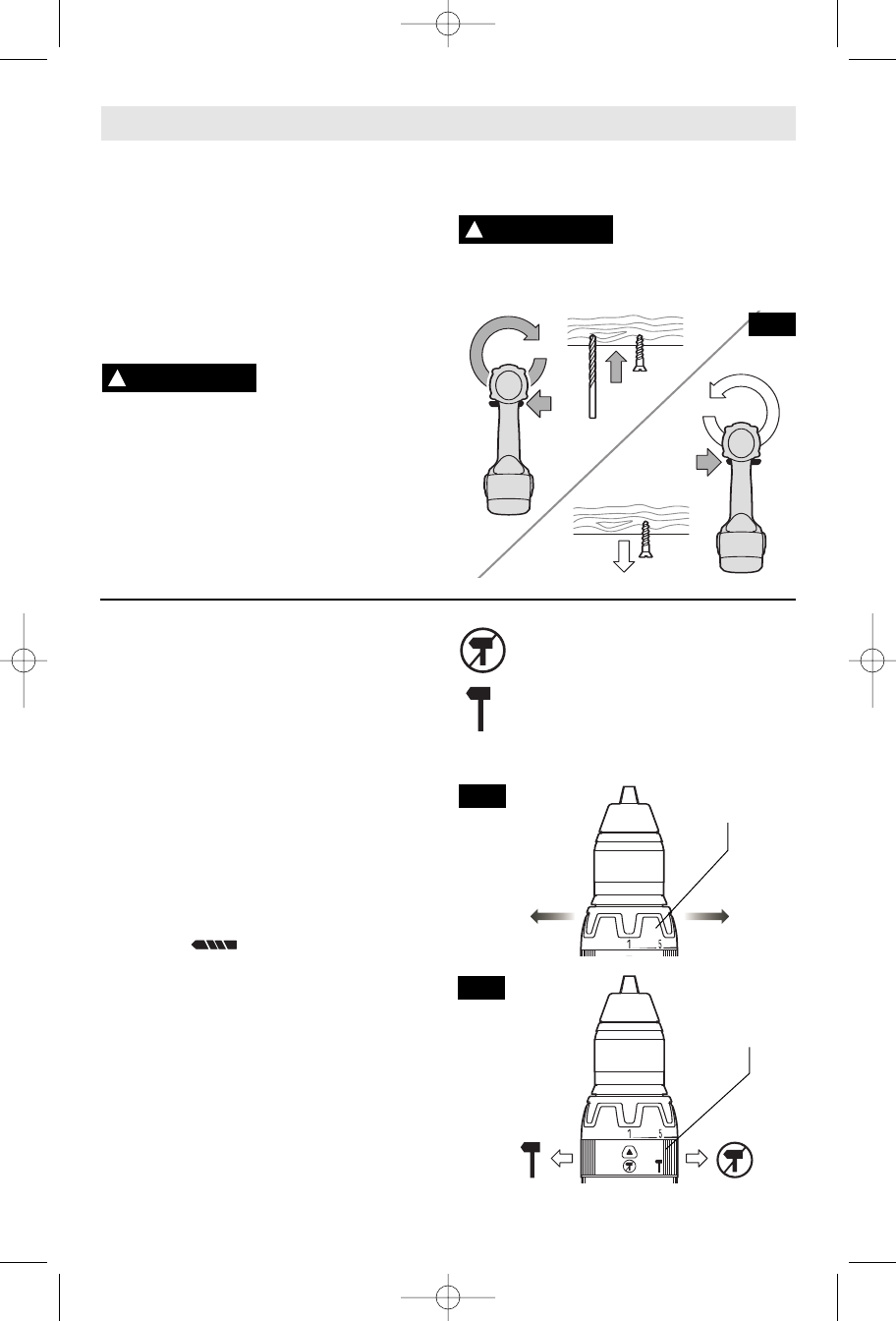

LEVIER DE MARCHE AVANT/ARRIÈRE
ET VERROUILLAGE DE GÂCHETTE
Après avoir utilisé l'outil,
verrouillez la gâchette en
position d'arrêt pour éviter les risques de démarrage
accidentel et de décharge accidentelle.
Votre outil est équipé d’un levier de marche
avant/arrière et d’un verrouillage de gâchette se trouvant
au-dessus de la gâchette (Fig. 2). Ce levier a été conçu
de manière à changer la rotation de l'embout et
verrouiller la gâchette en position d'arrêt.
Pour la rotation avant (le mandrin étant dirigé en sens
opposé à vous), déplacez le levier à l’extrême gauche.
Pour la rotation inverse, déplacez le levier à l’extrême
droite. Pour actionner le verrouillage de gâchette,
déplacez le levier à la position centrale (arrêt).
Ne changez pas le sens de
rotation avant que l'outil ne
se soit complètement immobilisé. Un changement
durant la rotation du mandrin pourrait endommager
l'outil.
-26-
Consignes de fonctionnement
AVERTISSEMENT
!
MISE EN GARDE
!
FIG. 2
EMBRAYAGE
RÉGLABLE
FIG. 3
ANNEAU DE
SÉLECTION DE
MODE
FIG. 4
BM 2609932519 11-06 12/1/06 2:36 PM Page 26
