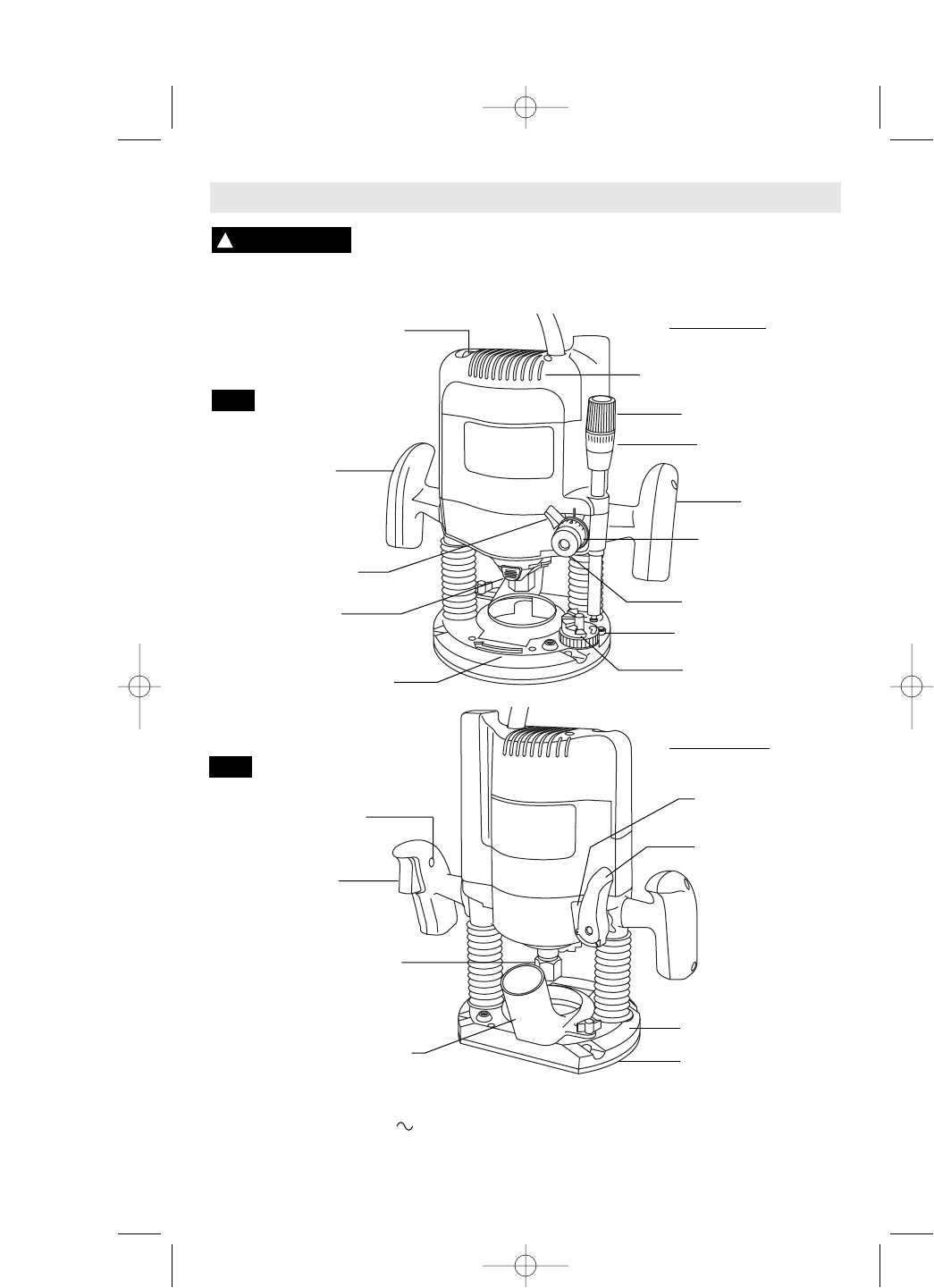

FIG. 1
OUÏES DE VENTILATION
CADRAN DE
RÉGLAGE DE VITESSE
POIGNÉE DROITE
SENS DE
ROTATION DU FER
POIGNÉE
GAUCHE
BOUTON DE RÉGLAGE FIN
BLOCAGE DE
L’ARBRE
BOUTON DE DÉSARMEMENT
DU RESSORT
INDEX DE RÉGLAGE
GROSSIER
BOUTON DE RÉGLAGE
GROSSIER
TOURELLE DE BUTÉE
DE PROFONDEUR
VERROUILLAGE DU
RÉGLAGE GROSSIER
INDEX DE RÉGLAGE FIN
-25-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Défonceuse
FIG. 2
VUE ARRIÈRE
VUE DE FACE
Numéro de modèle : 1619EVS
Tension nominale : 120 V 50-60 Hz Vitesse à vide : no 8000 à 21000 tr/min
Courant nominal : 15 A Capacité douille : 1/4 po, 3/8 po, 1/2 po, 8 mm
EMBASE
BOUTON DE VERROUILLAGE
SUR MARCHE
GCHETTE
MARCHE/ARRÊT
LEVIER DE VERROUILLAGE
DE PROFONDEUR
DOUILLE
CAPUCHON D’ASPIRATION
DE POUSSIÈRE
LEVIER DE BLOCAGE DU
VERROUILLAGE DE
PROFONDEUR
SOUS-EMBASE
