Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
AVERTISSEMENT
!
Numéro de modèle 1700 1701 et 1703EVS
Diamètre max. de meule 4 1/2 po (115 mm) 5 po (125 mm)
Filet d'arbre 5/8 po -11 UNC 5/8 po - 11 UNC
Meule métallique max. 4 po diam. 4 po diam.
Brosse en coupe métall. max. 3 po diam. 3 po diam.
Disque de ponçage max. 4 1/2 po diam. 5 po diam.
Meule de découpage max. 4 1/2 po diam. 5 po diam.
Meule diamant sèche max. 4 1/2 po diam. 5 po diam.

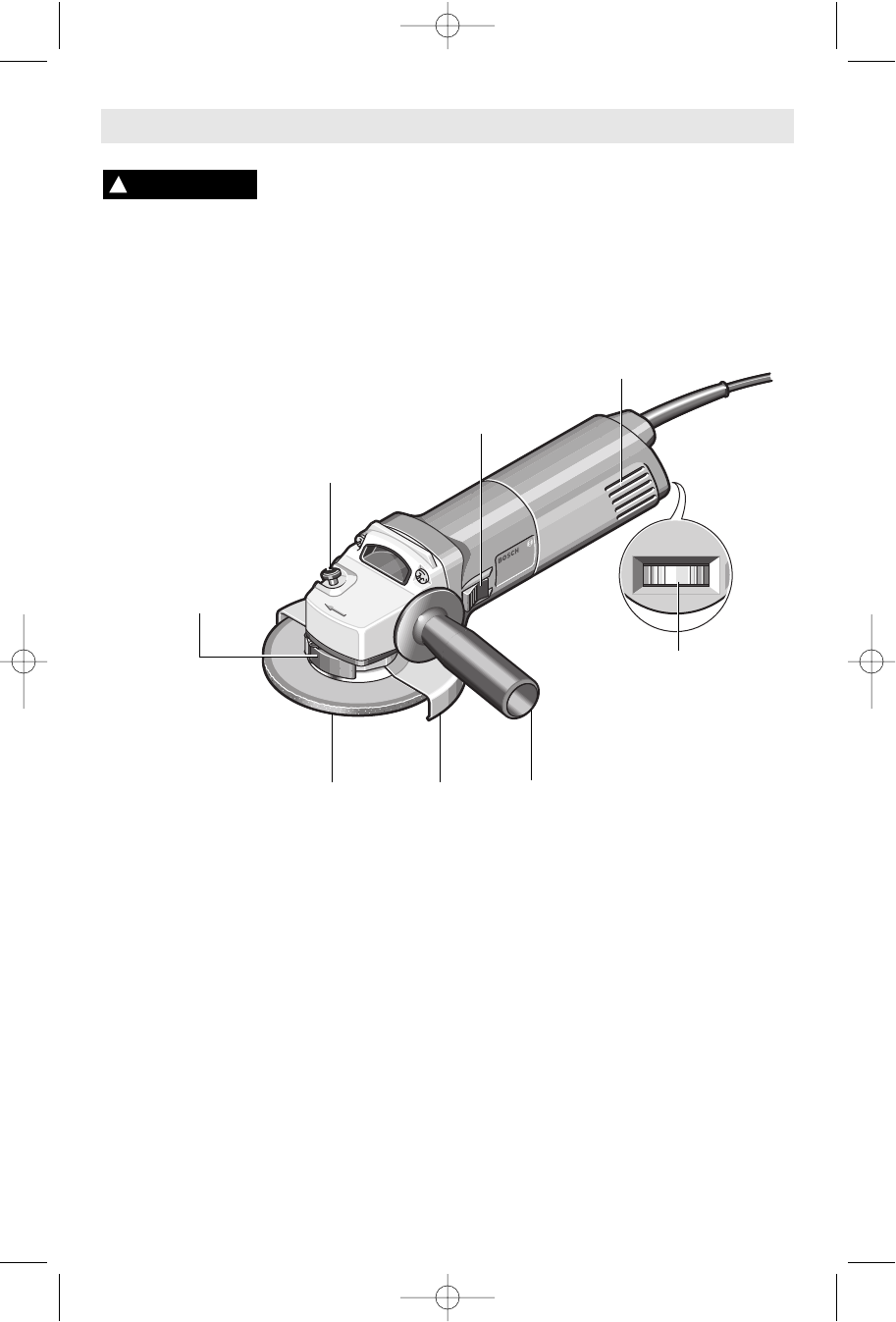

Rectifieuses d’angles
2
MEULE
LEVIER DE RELÂCHEMENT
ET DE BLOCAGE
BLOCAGE DE L’ARBRE
POIGNÉE
LATÉRALE
PROTECTEUR
PRISES D’AIR
BOUTON DE
L'INTERRUPTEUR
VARIATEUR DE VITESSE À
CADRAN
(1703EVS SEULEMENT)
