-30-

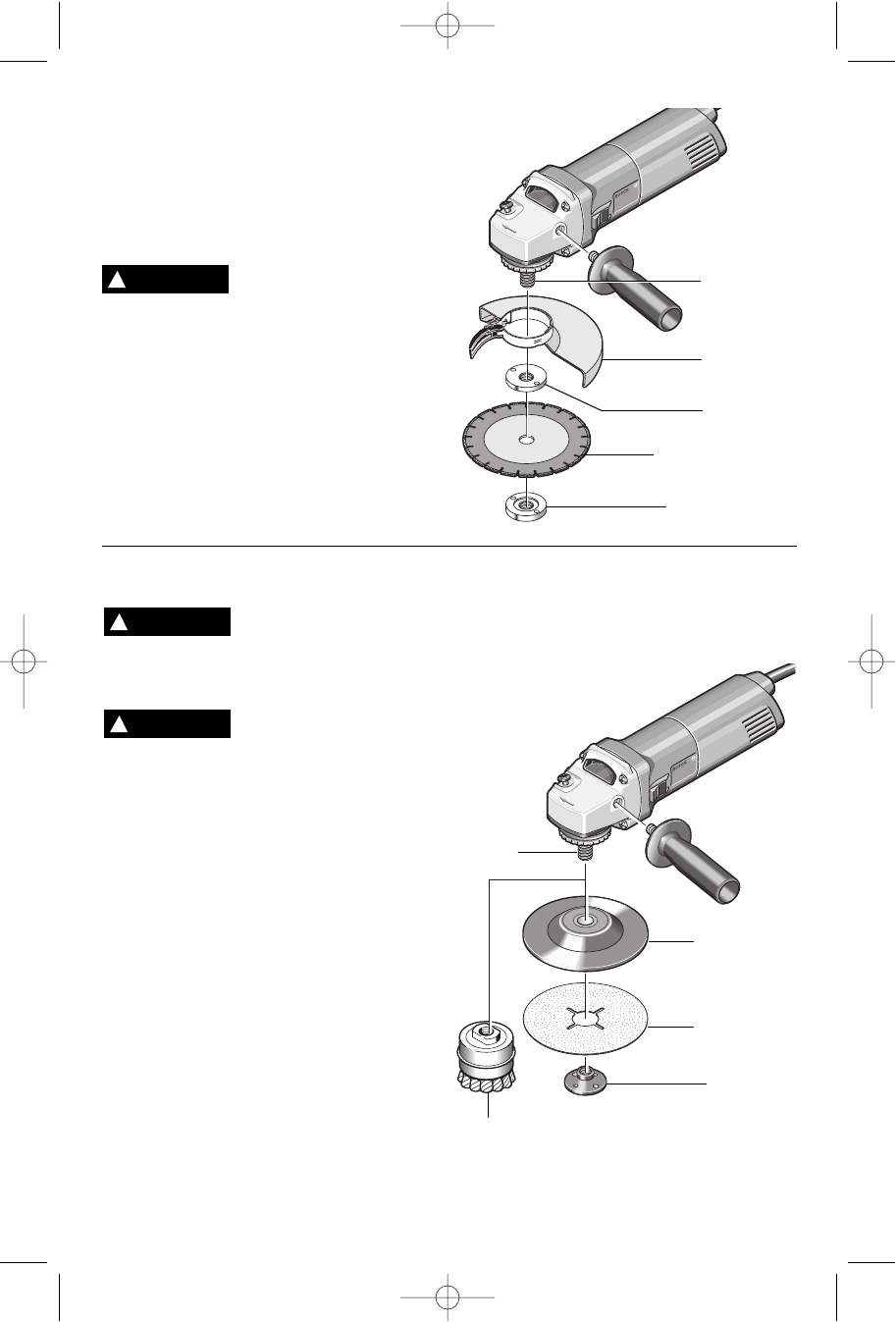

Ensamblaje de los accesorios de lijar
ZAPATA DE SOPORTE
Antes de colocar una zapata de
soporte, asegúrese de que su
velocidad máxima de funcionamiento con seguridad no
es superada por la velocidad indicada en la placa del
fabricante de la herramienta.
El protector de la muela no se
puede utilizar para la mayoría de
las operaciones de lijado. Reinstale siempre el protector
de la muela cuando realice la conversión a operaciones
de amolado.
PARA INSTALAR LA ZAPATA DE SOPORTE Y
EL DISCO DE LIJAR
Desconecte la herramienta de la fuente de energía.
Apoye la herramienta sobre su lado superior (husillo
hacia arriba). Coloque la zapata de soporte de caucho
sobre el eje del husillo. Centre el disco de lijar sobre la
zapata de soporte. Introduzca la tuerca de fijación a
través del disco y enrósquela en el husillo hasta donde
pueda con los dedos. Ensamblaje de los accesorios de
lijar.
PARA QUITAR LA ZAPATA DE SOPORTE
Y EL DISCO DE LIJAR
Desconecte la herramienta de la fuente de energía.
Utilizando la llave de tuercas de fijación, desenrosque la
tuerca del husillo mientras sujeta el husillo hacia
adentro.
ENSAMBLAJE DEL CEPILLO DE ALAMBRE
Antes de colocar la escobilla de alambre en esta
herramienta, desconéctela de la fuente de energía. Las
escobillas de alambre están equipadas con su
propio cubo roscado; simplemente enrósquelas en el
husillo. Asegúrese de que quedan asentadas contra el
hombro antes de encender la herramienta (posición
“ON”).
DISCO DE
LIJAR
ZAPATA DE
SOPORTE
CEPILLO
DE
ALAMBRE
HUSILLO
Ensamblaje de la rueda de corte de
mampostería
Para cortar materiales de mampostería tales como
ladrillo, loseta, piedra, etc, es mejor utilizar una rueda de
diamante de corte en seco. Utilice únicamente una
tuerca de fijación y una pestaña con diámetros iguales.
El protector de la rueda se debe utilizar con una rueda
de diamante de corte en seco.
No utilice agua ni ningún otro
líquido de enfriamiento con esta
herramienta para cortar.
Desconecte la herramienta de la fuente de energía antes
de colocar la rueda de corte. Con el protector de la
rueda colocado en su sitio, ensamble la pestaña, la
rueda de corte y la tuerca de fijación de la manera que
se ilustra en la página 29.
Al cortar, realice únicamente pequeñas pasadas por la
pieza de trabajo cada vez. Tenga en cuenta que se puede
producir retroceso en cualquier momento. Mantenga las
dos manos sobre las herramientas para un control
máximo.
PROTECTOR DE
LA MUELA
PESTAÑA DE
SOPORTE
RUEDA DE DIAMANTE
DE CORTE EN SECO
TUERCA
DE FIJACION
TUERCA
DE FIJACION
HUSILLO
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
