-29-
Ensamblaje

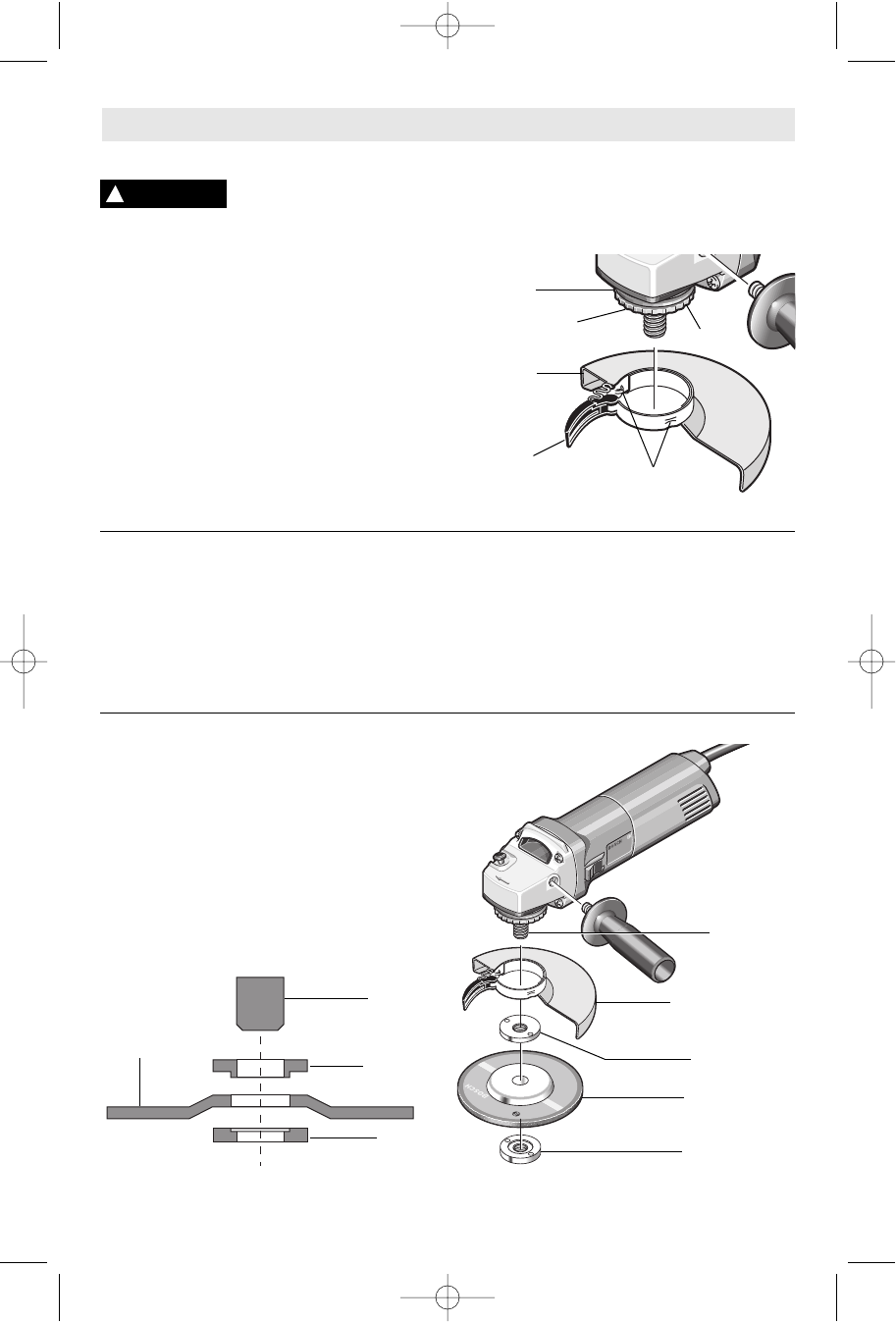

INSTALACION DEL PROTECTOR DE LA MUELA
Utilice el protector de la rueda
con ruedas de amolar de disco.
Cierre siempre el pestillo para asegurar el protector.
Mantenga el protector entre usted y la rueda. No dirija la
abertura del protector hacia su cuerpo.
La posición del protector puede ajustarse para
acomodar la operación que se esté realizando.
Para colocar el protector de la muela, DESCONECTE la
herramienta de la fuente de energía.
Abra el pestillo de suelta/fijación del protector y
posicione el protector en el cuello del husillo de manera
que los dos resaltos del protector estén alineados con
las dos muescas del cuello del husillo.
Gire el protector en cualquier sentido hasta la posición
deseada y cierre el pestillo para fijar el protector en su
sitio.
PARA QUITAR EL PROTECTOR: Abra el pestillo de
suelta /fijación del protector, gire el protector hasta que
los dos resaltos del protector estén alineados con las
dos muescas del cuello del husillo y eleve el protector
respecto al cuello del husillo.
TUERCA DE FIJACION Y PESTAÑA DE SOPORTE
La herramienta está equipada con un husillo roscado
para montar accesorios. Utilice siempre la tuerca de
fijación suministrada (y la pestaña de soporte) que tiene
el mismo tamaño de rosca que el husillo.
MANGO LATERAL
El mango lateral, utilizado para guiar y equilibrar la
herramienta, se puede enroscar en la parte delantera de
la caja del motor en cualquiera de los dos lados de la
herramienta, dependiendo de la preferencia personal y
de la comodidad. Utilice el mango lateral para un control
seguro y una utilización fácil.
Ensamblaje de la rueda de amolar de disco
Desconecte la herramienta de la fuente de energía.
Asegúrese de que el protector de la muela esté colocado
en su sitio para amolar. Coloque la PESTAÑA DE
SOPORTE y la RUEDA DE AMOLAR en el husillo.
Enrosque la tuerca de fijación y apriétela usando la llave
de tuercas de fijación suministrada, a la vez que sujeta
el cierre del husillo hacia adentro.
PARA DESMONTAR: Invierta el procedimiento.
ADVERTENCIA
!
HUSILLO
PROTECTOR DE
LA MUELA
PESTAÑA
DE SOPORTE
TUERCA
DE FIJACION
RUEDA DE
AMOLAR DE DISCO
TUERCA
DE FIJACION
RUEDA DE
AMOLAR DE
DISCO
PESTAÑA
DE SOPORTE
HUSILLO
PESTILLO DE
SUELTA/FIJACIÓN
DEL PROTECTOR
MUESCAS
CUELLO DEL
HUSILLO
RESALTOS
PROTECTOR DE
LA MUELA
MUESCAS
