-24-
POSE DU PROTECTEUR
Utiliser le protecteur de meule
avec les meules à disque.
Toujours fermer le verrou pour fixer le protecteur.
Maintenir le protecteur entre vous et la meule. Ne pas
diriger vers vous l’ouverture du protecteur.
La position du protecteur peut être ajustée en fonction
de la tâche à accomplir.
Pour fixer le protecteur de meule, DÉBRANCHEZ l'outil
de la prise de courant.
Appuyez sur le levier de relâchement et de blocage et
placez le protecteur sur le col de l’arbre afin que les
encoches du protecteur s’alignent sur les ergots du col
de l’arbre (Fig. 2).
La tension de serrage de la bride de fixation produite par
le protecteur de la meule peut être modifiée en serrant
ou en desserrant la vis de réglage. Assurez-vous que le
protecteur est bien à sa place et contrôlez sa position
périodiquement.
Tournez le protecteur dans les deux sens jusqu’à la
position désirée et relâchez le levier pour fixer le
protecteur.
POUR RETIRER LE PROTECTEUR : Appuyez sur le
levier de relâchement et de blocage, tournez le
protecteur jusqu’à ce que les encoches du protecteur
s’alignent sur les ergots du col de l’arbre et dégagez le
protecteur du col de l’arbre (Fig. 2).
AVERTISSEMENT
!
REMARQUE : utilisez toujours un protecteur de meule de taille appropriée.
REMARQUE : pour voir les spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
REMARQUE : ces accessoires ne sont pas recommandés pour emploi avec des meules en coupe de type 11.
Description fonctionnelle et spécifications (suite)
Assemblage
PROTECTEUR
DE MEULE
ARBRE
ERGOTS
ENCOCHES
LEVIER DE
RELÂCHEMENT
ET DE BLOCAGE

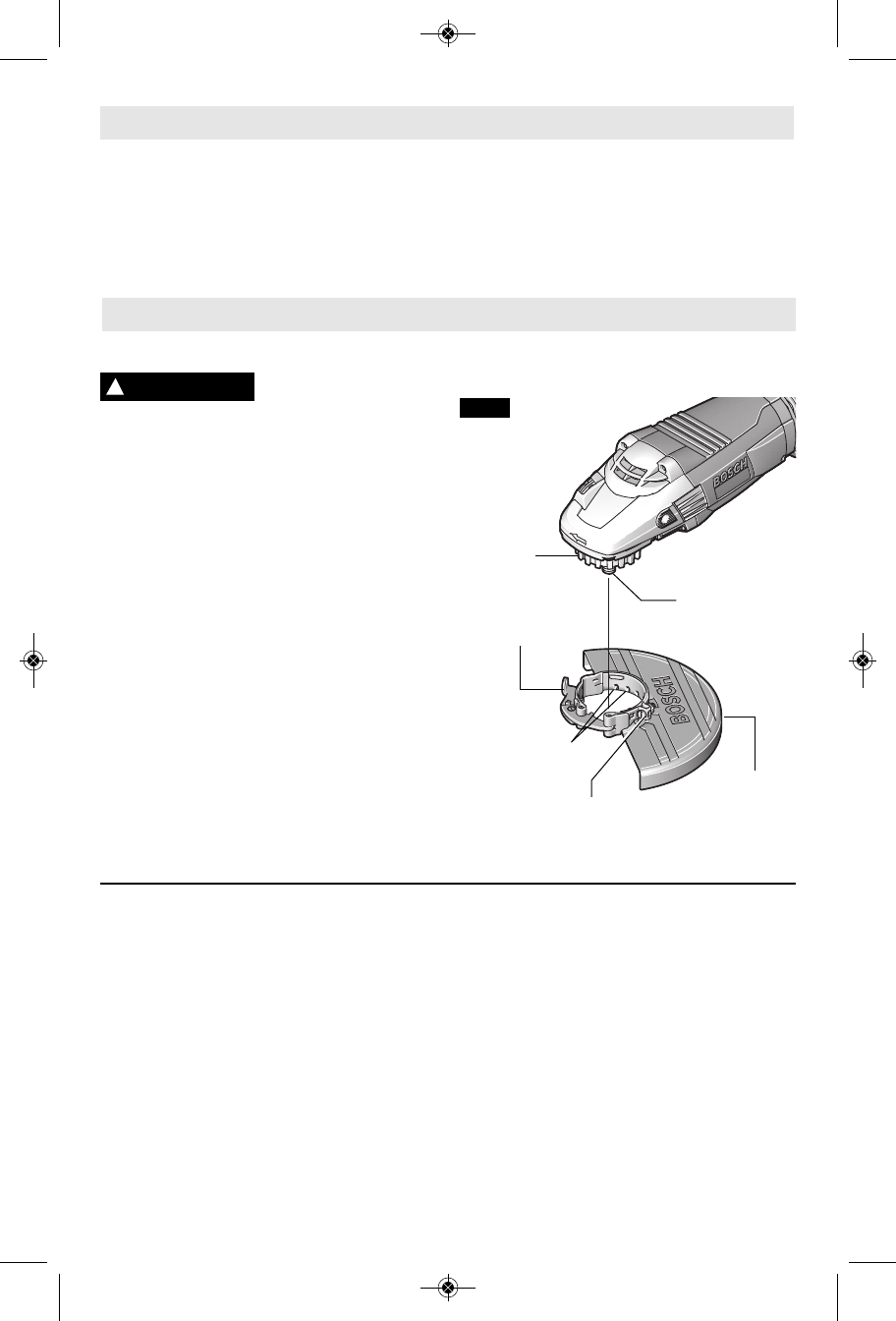

FIG. 2
ÉCROU DE BLOCAGE ET BRIDE D'APPUI
Votre outil est équipé d’un arbre fileté sur lequel se
montent les ac cessoires. Utilisez toujours l’écrou de
blocage (et la bride d'appui) fournis et dont les filets
correspondent à ceux de l’arbre.
POIGNÉE LATÉRALE ANTIVIBRATIONS
La poignée latérale sert à contrôler et à équilibrer l'outil.
La poignée doit être vissée dans le boîtier avant, d'un
côté ou de l'autre de l'outil, selon les préférences
personnelles et pour le confort de l'utilisateur. Utilisez la
poignée latérale pour un contrôle sûr et une opération
plus facile (Fig. 1).
PROTÈGE-MAIN EN OPTION
Le protège-main doit être utilisé avec les disques
d'appui, les disques de ponçage et les brosses
métalliques pour garder les doigts et les mains à
distance de la surface de la pièce, des bords tranchants,
des barbes et des débris. Quand vous utilisez
l'accessoire protège-main disponible en option, insérez
la poignée latérale dans l'orifice présent sur le protège-
main, puis vissez-la dans le boîtier (Fig. 1).
Assurez-vous que le protège-main est positionné entre
la main et le disque d'appui, le disque de ponçage ou la
brosse métallique.
VIS DE
RÉGLAGE
