ENSAMBLAJE DE LOS ACCESORIOS DE LIJAR
ZAPATA DE SOPORTE
Antes de colocar una zapata de
soporte, asegúrese de que su
velocidad máxima de funcionamiento con seguridad no
es superada por la velocidad indicada en la placa del
fabricante de la herramienta.
El protector de la muela no se
puede utilizar para la mayoría de
las operaciones de lijado. Reinstale siempre el protector
de la muela cuando realice la conversión a opera ciones
de amolado.

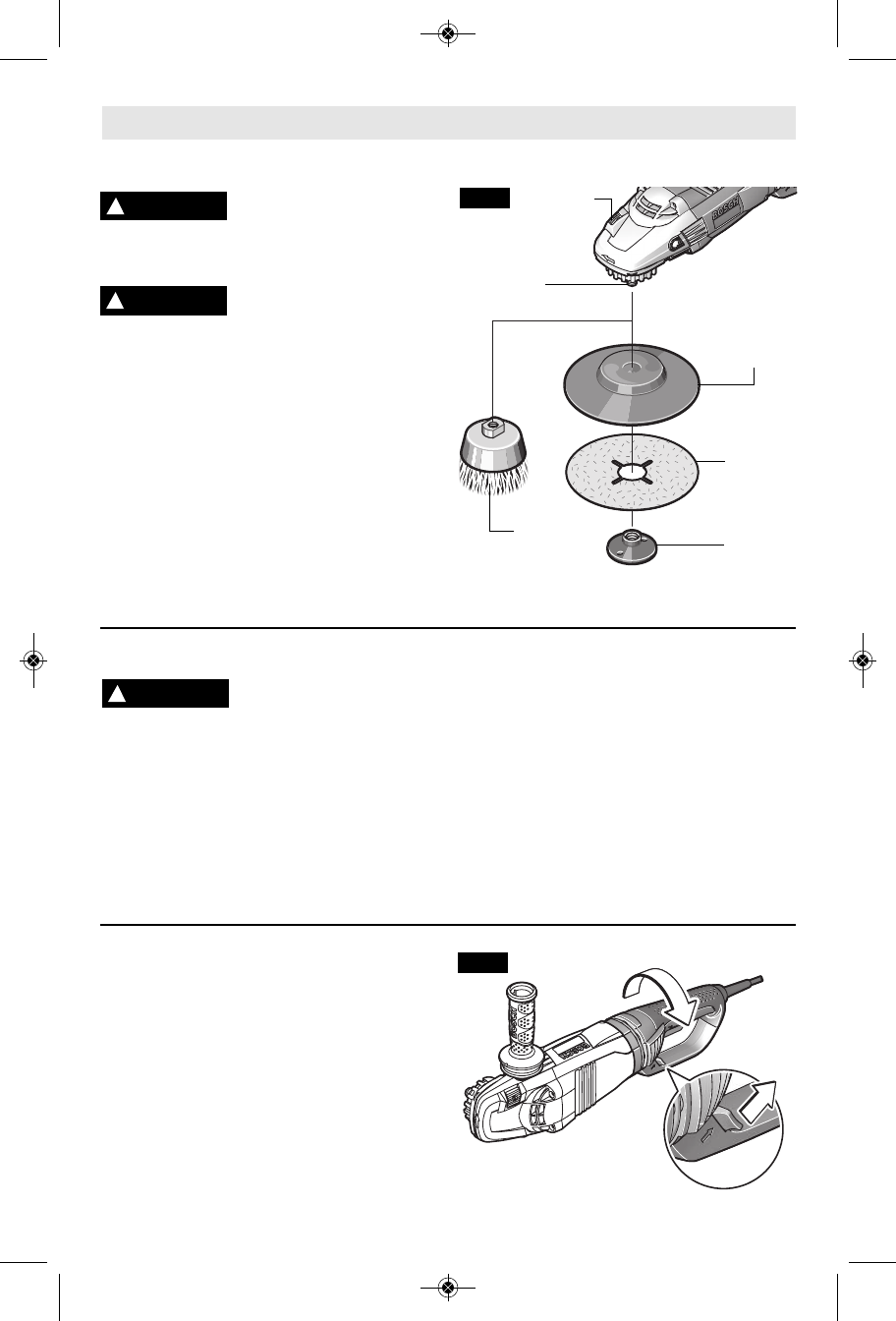

PARA INSTALAR LA ZAPATA DE SOPORTE Y
EL DISCO DE LIJAR
Desconecte la herramienta de la fuente de energía.
Instale el protector de la mano (Fig. 1). Apoye la
herramienta sobre su lado superior (husillo hacia
arriba). Coloque la zapata de soporte de caucho sobre el
eje del husillo. Centre el disco de lijar sobre la zapata de
soporte. Introduzca la tuerca de fijación a través del
disco y enrósquela en el husillo hasta donde pueda con
los dedos. Presione el cierre del husillo y luego apriete
firmemente la zapata de soporte con la llave de tuercas
de fijación (Fig. 8).
PARA DESMONTAR: Invierta el procedimiento.
-42-
PALANCA DE SUELTA DE LA CAJA DEL MOTOR
(modelos 1994-6 y 1994-6D solamente)
La herramienta está equipada con una palanca de
suelta de la caja del motor que le permite girar el
husillo 90° en cualquier sentido. Para utilizar este
dispositivo, tire de la palanca de suelta en el sentido
de la flecha para soltar la caja del motor y gire dicha
caja hasta que se acople a presión en su sitio (Fig. 9).
Ensamblaje de la lijadora
ENSAMBLAJE DEL CEPILLO DE ALAMBRE
Antes de colocar una cepillo de
alambre, asegúrese de que su
velocidad máxima de funcionamiento con seguridad no
es superada por la velocidad indicada en la placa del
fabricante de la herramienta.
Antes de ensamblar el cepillo de alambre en esta
herramienta, desconéctela de la fuente de energía.
Instale el protector de la mano (Fig. 1). Los cepillos de
alambre están equipados con su propio cubo roscado;
simplemente enrosque dicho cubo en el husillo.
Asegúrese de que quede asentado contra el hombro
antes de “ENCENDER” la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
ENSAMBLAJE DE LA RUEDA CON RAYOS DE ALAMBRE
Antes de ensamblar la rueda con rayos de alambre en
esta herramienta, desconéctela de la fuente de energía.
Instale el protector de tipo 27 (Fig. 2). Las ruedas con
rayos de alambre están equipadas con su propio cubo
roscado; simplemente enrosque dicho cubo en el
husillo. Asegúrese de que quede asentado contra el
hombro antes de “ENCENDER” la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
ADVERTENCIA
!
FIG. 9
ADVERTENCIA
!
ADVERTENCIA
!
CIERRE DEL
HUSILLO
ZAPATA DE
SOPORTE
DE GOMA
DISCO DE
LIJAR
TUERCA
DE FIJACION
HUSILLO
ESCOBILLA DE
ALAMBRE
AUTOMONTABLE
FIG. 8
