-36-

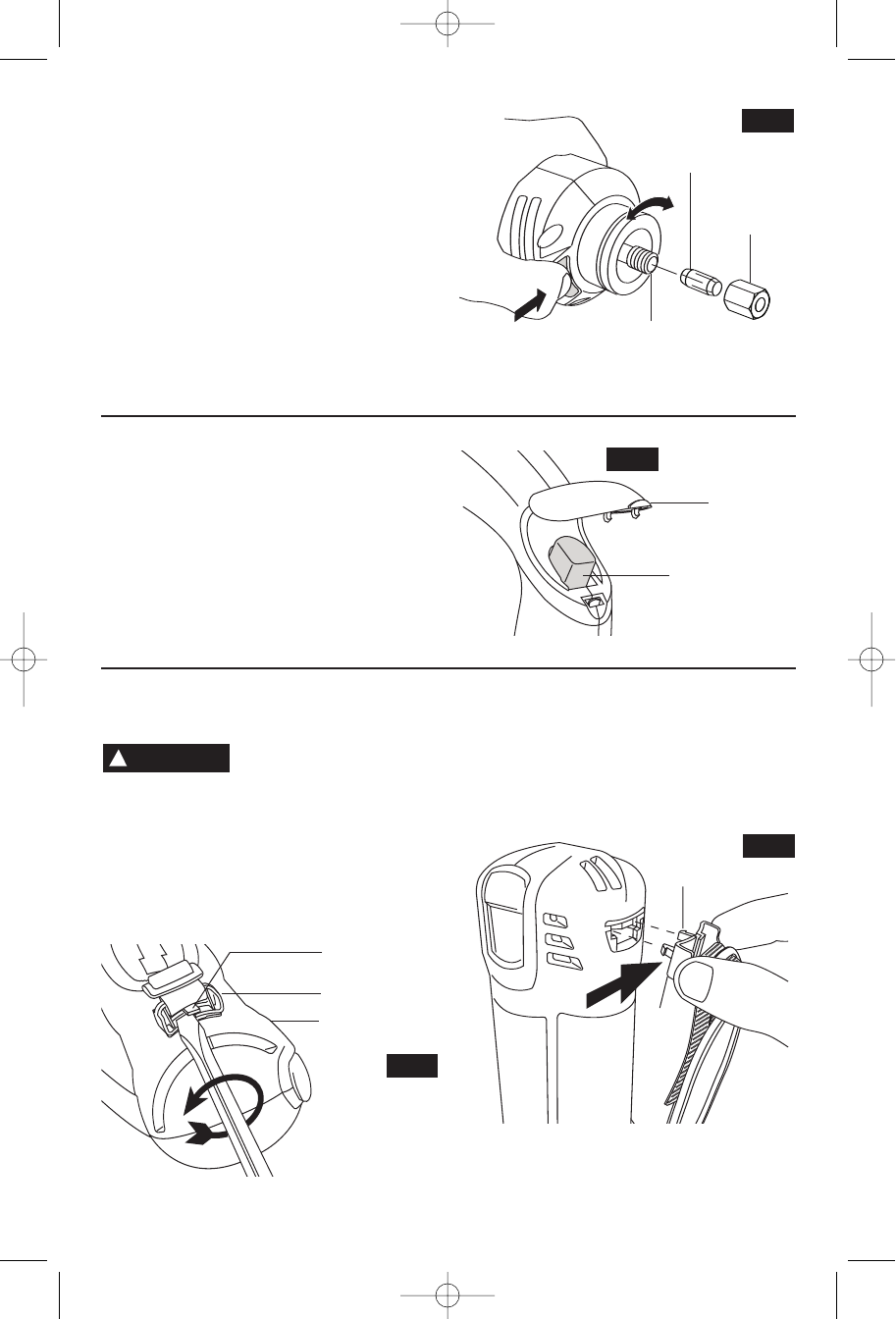

REMOCIÓN E INSTALACIÓN DEL ASA DE BANDA
BLANDA (estilo viejo)
Utilice siempre el asa auxiliar
para tener el máximo control
sobre la reacción de par motor o el retroceso. La
utilización de la herramienta sin tener el asa instalada
podría causar pérdida de control.
Para realizar la remoción, introduzca un destornillador
de punta plana entre la lengüeta y el clip, de la manera
que se muestra en la ilustración, y gire el destornillador
en sentido contrario al de las agujas del reloj, levantando
la lengüeta hasta que el clip se suelte de la carcasa
(Fig. 6).
Para realizar la instalación, introduzca primero un lado
del pestillo en la carcasa de la herramienta y luego
empuje firmemente el otro pestillo al interior de la
carcasa, a la vez que ejerce presión en el sentido de la
flecha hasta que el clip quede bloqueado firmemente en
la carcasa (Fig. 6a).
Repita este procedimiento en el extremo opuesto de la
correa.
CAMBIO DE LA
PORTAHERRAMIENTA
La portaherramienta de 1/8" (0.125") se usa con Brocas
Zip de 1/8" (0.125") de diámetro, la portaherramienta de
1/4" (0.250") se usa con Brocas Zip de 1/4" (0.250") de
diámetro y la de 5/32" (0.156") con Brocas Zip de 5/32"
(0.156"). Para cambiar la portaherramienta, primero
retire la Broca Zip. Continue aflojando y desenrosque la
tuerca de la portaherramienta hasta que pueda retirarla
de la herramienta y reemplácela con otra (Fig. 4)
(puede usarse cualquiera de los dos extremos de la
portaherramienta). Con la mano vuelva a apretar la
tuerca de la portaherramienta en la portaherramienta
girando hacia la derecha. Ahora puede insertar una
nueva Broca Zip como se indica en instalación de las
brocas (Fig. 2 ó 3).
PORTA-
HERRAMIENTA
TUERCA
DEL PORTA-
HERRAMIENTA
EJE DE SALIDA
FIG. 4
ADVERTENCIA
!
LENGÜETA
CLIP
CARCASA
FIG. 6
FIG. 6a
PESTILLO
CLIP
DESMONTAJE E INSTALACIÓN DEL MANGO DE
CONTROL AUXILIAR DURO
Apague la herramienta y desenchúfela. Agarre
firmemente la herramienta. Levante la cubierta del
botón de liberación del mango, oprima el botón de
liberación y quite el mango (figura 5).
Acople suavemente los dos (2) pestillos frontales del
mango en la herramienta y empuje el mango hasta
que se acople firmemente a presión en su sitio.
CUBIERTA DEL
BOTÓN DE
LIBERACIÓN
DEL MANGO
BOTÓN DE
LIBERACIÓN DEL
MANGO
FIG. 5
