2. Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno de
los terminales planos. El alambre cuya
superficie externa del aislante es verde,
con o sin rayas amarillas, es el cable de
conexión a tierra.
Nunca conecte los
cables verdes o
verde con rayas amarillas, a un
terminal con tensión.
3. Consúltele a un electricista calificado
o a un técnico de reparación,
en caso de que no comprenda bien las
instrucciones o si tiene dudas de que
esté conectado a tierra
adecuadamente. No modifique
el enchufe, si éste no entra en el
tomacorrientes, mande a instalar
un tomacorrientes adecuado con un
electricista calificado.
Un cableado
inadecuado
provocará daños por sobrecalentamiento,
cortocircuitos e incendio.
Funcionamiento
Términos y definiciones
Interruptor ON/OFF ( I / O ) - Ponga el
interruptor en la posición ON ( I) para
encender el compresor. Ponga
el interruptor en la posición OFF ( O) para
apagar el compresor. El interruptor debe
colocarse en la posición OFF ( O) para
conectar o desconectar el cordón eléctrico
del tomacorrientes o para cambiar
herramientas.
Interruptor de presión (ubicado
internamente) - Al encender el
compresor (ON), este interruptor lo
apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima de apagado/corte. Si el
compresor queda encendido y el aire
en el tanque se agota, este interruptor
le permite al compresor volver a
arrancar automáticamente cuando la
presión alcance el valor de
reencendido/arranque.
Regulador - El regulador controla la
cantidad de presión de aire expulsada por
la manguera. Al girar la perilla del
regulador en sentido horario (hacia la
derecha) la presión de aire a la salida
aumenta. Al girar la perilla en sentido
antihorario (hacia la izquierda) la
presión de aire a la salida disminuye.
Al girar la perilla completamente en
sentido antihorario, el suministro de
aire se cierra completamente.
Manómetros - Hay dos tipos de
manómetros ubicados cerca del
regulador. Estos manómetros indican la
presión de aire en libras por pulgada
cuadrada (bar). El manómetro más
grande indica la presión a la salida.
Asegúrese de que este manómetro
indique CERO (ajustando el regulador)
ANTES de cambiar herramientas
neumáticas o desconectar la manguera
de la salida. El manómetro pequeño
mide la presión del tanque para indicar
que el compresor está aumentando la
presión adecuadamente.
Válvula de seguridad ASME -
Esta válvula automáticamente libera el
aire si la presión del tanque excede el
valor máximo fijado de fábrica.
Mango - Diseñado para mover el
compresor.
Llave de drenaje - Esta válvula está
ubicada debajo del tanque. Úsela para
drenar la humedad del tanque
diariamente, para evitar que el tanque
se oxide.
LUBRICACIÓN
Este es un aparato sin aceite y
NO REQUIERE lubricación para su
funcionamiento.
ANTES DE ARRANCARLO POR
PRIMERA VEZ - PROCEDIMIENTO
DE ABLANDE
(Complete este procedimiento antes
de usar el compresor por primera vez.
Una vez completado, no es necesario
repetirlo.)
1. Gire la perilla del regulador
totalmente hacia la derecha para
abrir el flujo de aire.
2. No
conecte una manguera ni
ningún otro accesorio al compresor.
3. Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
4. Enchufe el cable de corriente.
5. Coloque el interruptor de
encendido/apagado en la posición ON
(encendido). Deje que el compresor
funcione durante 5 minutos.
6. Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
7. Desenchufe el cable de corriente.
FP209800
Figura 4
Posición OFF
Figura 3
Posición ON
Instalación (Continuación)
Interruptor
ON/OFF
Válvula de seguridad
Manómetro
Mango

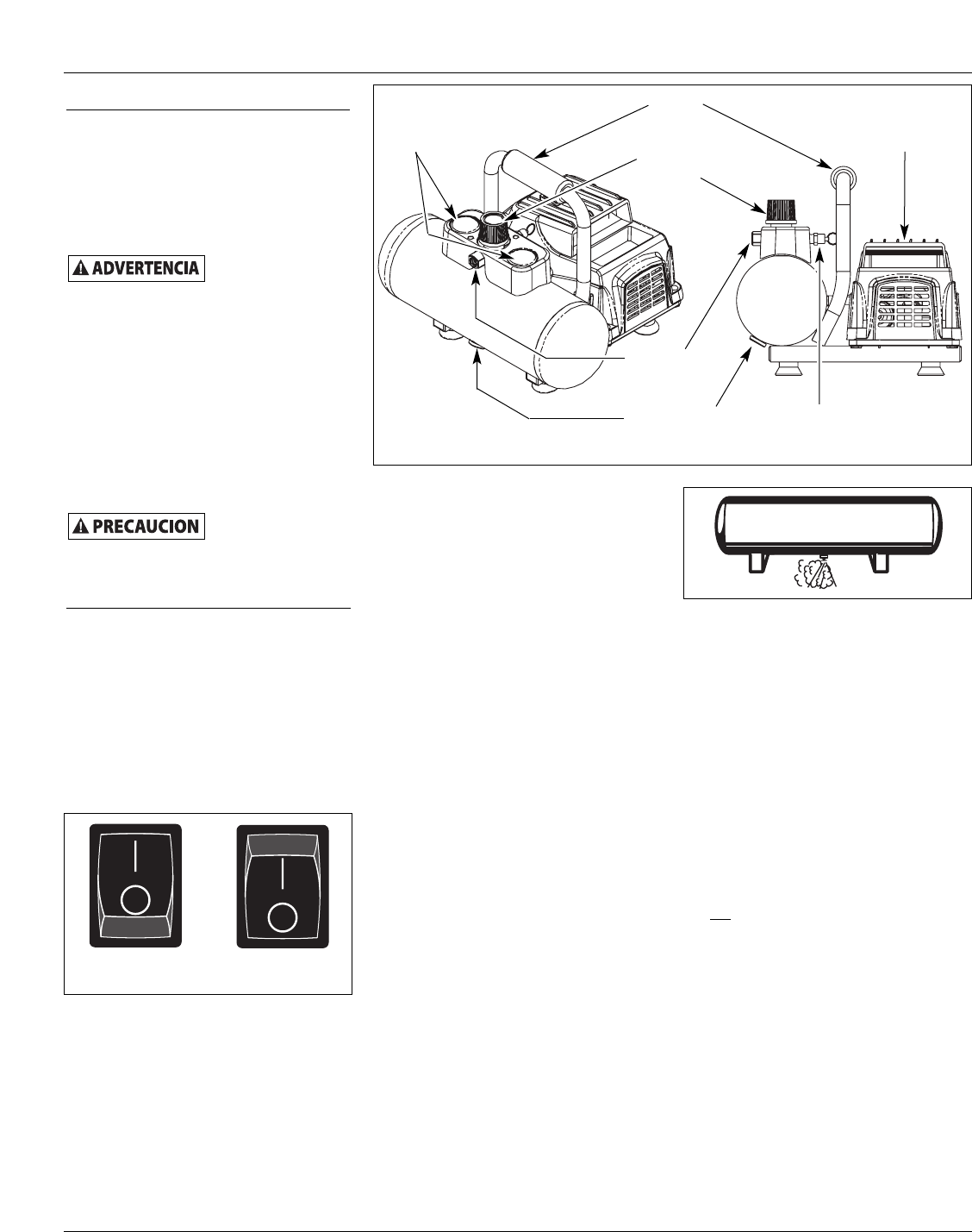

Figura 2 - Identificación de la Unidad
Llave de drenaje
Perilla del
regulador
Salida de aire
