17 Fr
HL5403, HL5404
Pour les Pièces de Rechange, Appeler 1-800-543-6400
Fournir l’information suivante : Correspondance :
-Numéro du modèle Attn: Parts Dept.
-Numéro de série (s’il y en a un) 100 Production Drive
-Description de la pièce et son numéro tel qu’indiqué sur la liste de pièces Harrison, OH 45030 USA
1 Filtre à aire (inclut les éléments) HL030100AV 1
2 Coude HL030200AV ▲▲ 1
3 Rondelle, M6 ■ 8
4 Boulon de culasse, M6 x 50 ■ 4
5 Tête du cylindre ■ 1
6 Joint d’étanchéité de tête ● 1
7 Plaque porte-soupape ◆ 2
8 Joint métallique ◆ 1
9 Soupape ◆ 2
10 Joint de plaque de soupape ● 1
11 Cylindre ▼ 1
12 Boulon de cylindre, M8 x 25 ▼ 2
13 Joint d’etanchéité de cylindre ● 1
14 Tourillon de crosse ★ 1
15 Bague de compression ★ 2
16 Bague de graissage ★ 1
17 Dispositif de retenue du tourillon ★ 2
18 Piston ★ 1
19 Bielle de connexion HL030300AV 1
20 Boulon , M6 x 20 -- 5
21 Rondelle, M6 -- 1
22 Excentrique -- 1
23 Condensateur ❋ 1
24 Rondelle, M8 ▼ ❋ 4
25 Écrou, M8 ❋ ▲▲ 2
26 Couvercle de carter -- 1
27 Joint torique ❏ 1
28 Regard ❏ 1
29 Joint torique ❍ 1
30 Bouchon de vidange, M5 x 10 ❍ 1
31 Joint torique ◆◆ 1
32 Reniflard ◆◆ 1
33 Joint d’étanchéité du couvercle
de carter ● 1
34 Carter -- 1
35 Rondelle, M5 -- 4
36 Vis de couvercle de protection,
M5 x 16 -- 4
37 Bague d’étanchéité d’huile -- 1
38 Palier -- 1
39 Rotor -- 1
40 Palier -- 1
41 Stator -- 1
42 Châssis arrière du moteur -- 1
43 Surcharge thermique -- 1
44 Ventilateur -- 1
45 Pince circulaire -- 1
46 Rondelle plate, M5 -- 4
47 Rondelle-frein, M5 -- 4
48 Verrou moteur, M5 x 120 -- 4
49 Soupape de démarrage facile HL036200AV 1
50 Couvercle -- 1
51 Filtre à air et Élément du filtre d'air HL030100AV 1
52 Boulon -- 4
53 Boulon -- 4
54 Raccord (Modèle HL5403) -- 1
Raccord (Modèle HL5404) -- 2
55 Fixation de panneau de contrôle -- 1
56 Rondelle -- 2
57 Écrou -- 1
Nº. HL5403
Réf. Description HL5404 Qté.
Nº. HL5403
Réf. Description HL5404 Qté.
58 Manomètre (Côté gauche) HL036300AV 1
59 Manomètre (Côté droit) HL036100AV 1
60 Collecteur (Modèle HL5403) HL035700AV 1
Collecteur (Modèle HL5404) HL036500AV
61 Manche -- 1
62 Tube ✖ 1
63 Coude ✖ HL035800AV 1
64 Tuyau de déchargement ▲ 1
65 Écrou ▲ 2
66 Virole ▲ 2
67 Soupape de sûreté HL030900AV 1
68 Cordon d’alimentation -- 1
69 Cordon du moteur -- 1
70 Base -- 1
71 Manostat HL031000AV 1
72 Clapet HL030500AV 1
73 Bouchon -- 1
74 Raccord de tuyau ✖ HL035900AV 1
75 Virole ◗ 2
76 Écrou ◗ 2
77 Tuyau d’échappement ◗ 1
79 Boulon -- 2
79 Rondelle ✣ 6
80 Robinet de purge HL030700AV 1
81 Pied en caoutchouc ✣ 4
82 Boulon ✣ 4
83 Assemblage du réservoir -- 1
84 Virole ▲ 1
85 Écrou ▲ 1
NÉCESSAIRES D’ENTRETIEN
■ Trousse de culasse (inclut 3, 4 et 5) HL031200AV
● Trousse de joint d’étanchéité
(inclut 6, 10, 13, et 33) HL031300AV
◆ Trousse de plaque porte-soupape
(inclut 7, 8, et 9) HL031400AV
▼ Trousse de cylindre
(inclut 11, 12, and 24) HL031500AV
★ Trousse de piston
(inclut 14, 15, 16, 17, et 18) HL031600AV
❋ Trousse de condensateur (inclut
23, 24, et 25) HL036400AV
▲▲ Trousse de couvercle de carter
(inclut 3, 20, et 26) HL031800AV
❏ Trousse du regard (inclut
27 et 28) HL031900AV
❍ Trousse de bouchon de purge
(inclut 29 et 30) HL032000AV
◆◆ Trousse de reniflard (inclut
31 et 32) HL032100AV
▼▼ Trousse de ventilateur (inclut
51 et 52) HL032200AV
◗ Kit de tuyau de ventilation
(inclut 75, 76, et 77) HL032300AV
✣ Trousse de pied (inclut 79, 81 et 82) HL032400AV
▲ Trousse de tuyau de décharge
(inclut 64, 65 , et 66) HL032500AV
✖ Trousse de tube de collecteur
(inclut 62, 63, et 74) HL036000AV
16 Fr

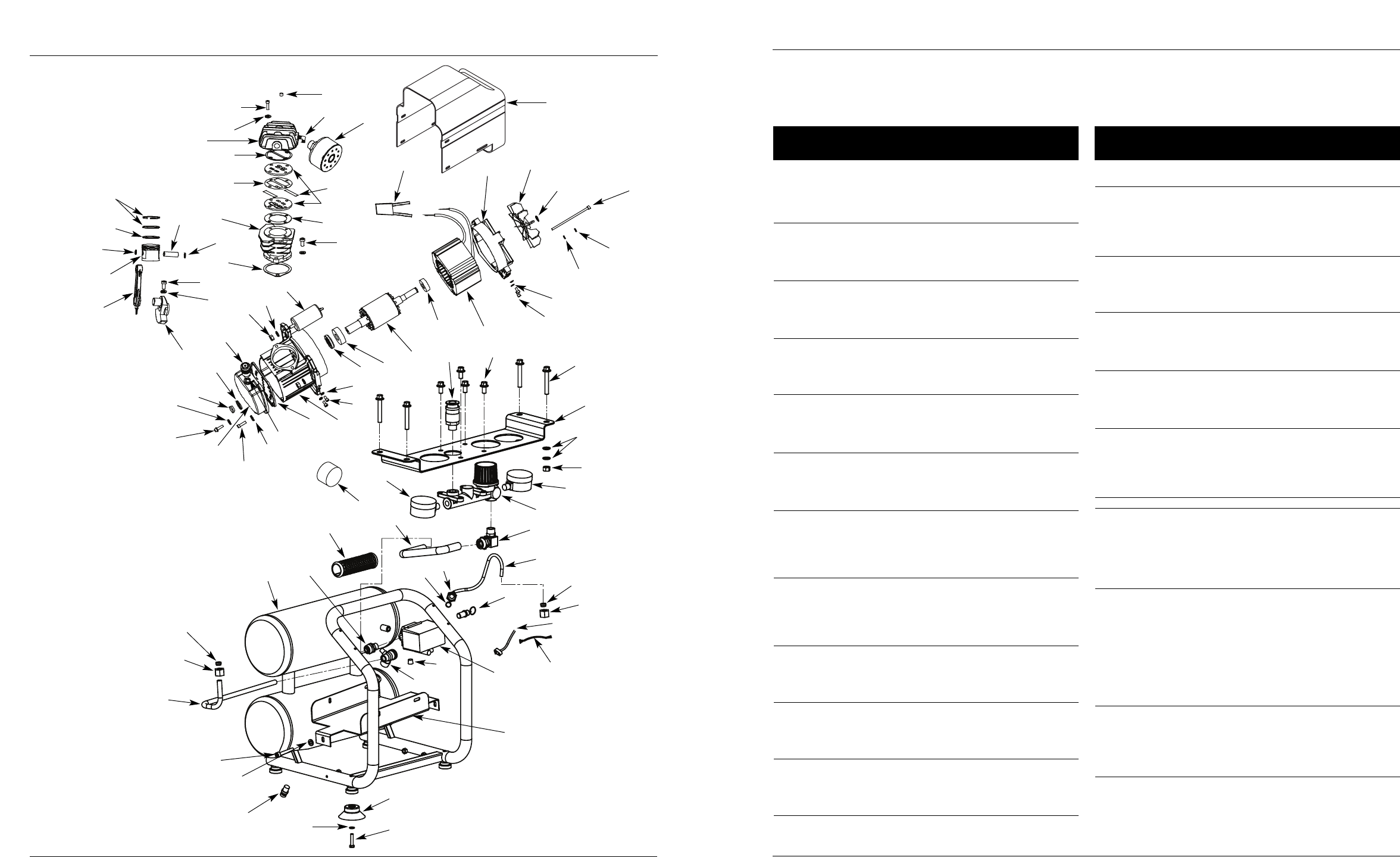

Compresseur Graissé par l’Huile
