HL5403, HL5404
Guía de diagnóstico de averías (Continuación)
Problema Posible(s) Causa(s) Acción a tomar
1. Válvula de drenaje floja
2. Fugas en la válvula de retención
3. Conexiones flojas en los accesorios,
tubería, etc.
4. Fugas del tanque
1. Uso excesivo de aire, el compresor es
demasiado pequeño
2. Filtro de entrada obstruido
3. Conexiones flojas en los accesorios,
tubería, etc.
4. Fugas del tanque
5. Válvulas rotas
6. Aro del pistón desgastado
1. Demasiada agua en el tanque
2. Humedad elevada
1. Presostato defectuoso
2. Válvula de seguridad defectuosa
1. Demasiada condensación en el tanque
2. Conexiones flojas en los accesorios,
tubería, etc.
3. Fugas del tanque
1. Válvula de retención atascada en la
posición de abierto
2. Válvula de descarga atascada en la posición
de abierto
1. Ajuste.
2. Retire la válvula de retención. Limpie o reemplace.
3. Revise todas las conexiones con una solución de agua y
jabón. Si detecta una fuga, (1) ajuste o (2) retire las
conexiones y aplique cinta para tuberías en las roscas, y
vuelva a ensamblar.
4. Revise el tanque en busca de fugas con una solución de
agua y jabón. Si detecta una fuga, se deberá reemplazar el
tanque con una pieza de repuesto original.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque.
1. Disminuya el uso o compre una unidad que ofrezca una
entrega de aire mayor (SCFM).
2. Limpie o reemplace.
3. Revise todas las conexiones con una solución de agua y
jabón. Si detecta una fuga, (1) ajuste o (2) retire las
conexiones y aplique cinta para tuberías en las roscas, y
vuelva a ensamblar.
4. Revise el tanque en busca de fugas con una solución de
agua y jabón. Si detecta una fuga, se deberá reemplazar el
tanque con una pieza de repuesto original.
5. Reemplace las válvulas del compresor según sea necesario.
6. Reemplace los aros del pistón.
1. Drene el tanque.
2. Llévelo a un área menos húmeda, utilice un filtro de aire de
línea.
NOTA: La condensación de agua no es una causa para el
mal funcionamiento del compresor.
1. Reemplace el interruptor.
2. Cambie la válvula de retención con un repuesto original.
1. Drene con más frecuencia.
2. Revise todas las conexiones con una solución de agua y
jabón. Si detecta una fuga, (1) ajuste o (2) retire las
conexiones y aplique cinta para tuberías en las roscas, y
vuelva a ensamblar.
3. Revise el tanque en busca de fugas con una solución de
agua y jabón. Si detecta una fuga, se deberá reemplazar el
tanque con una pieza de repuesto original.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque.
1. Repare o cambie la válvula de retención.
2. Repare o cambie la válvula de descarga.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque
La presión del tanque
disminuye cuando se
apaga el compresor
El compresor funciona en
forma continua y la salida
de aire es más baja que la
presión de descarga
normal/baja.
Exceso de humedad en el
aire de descarga
El compresor funciona en
forma continua y la válvula
de seguridad se abre
cuando aumenta la presión
Arranques y paradas
excesivas (encendido
automático)
Fuga de aire en la válvula
de descarga en el
interruptor de presión
4

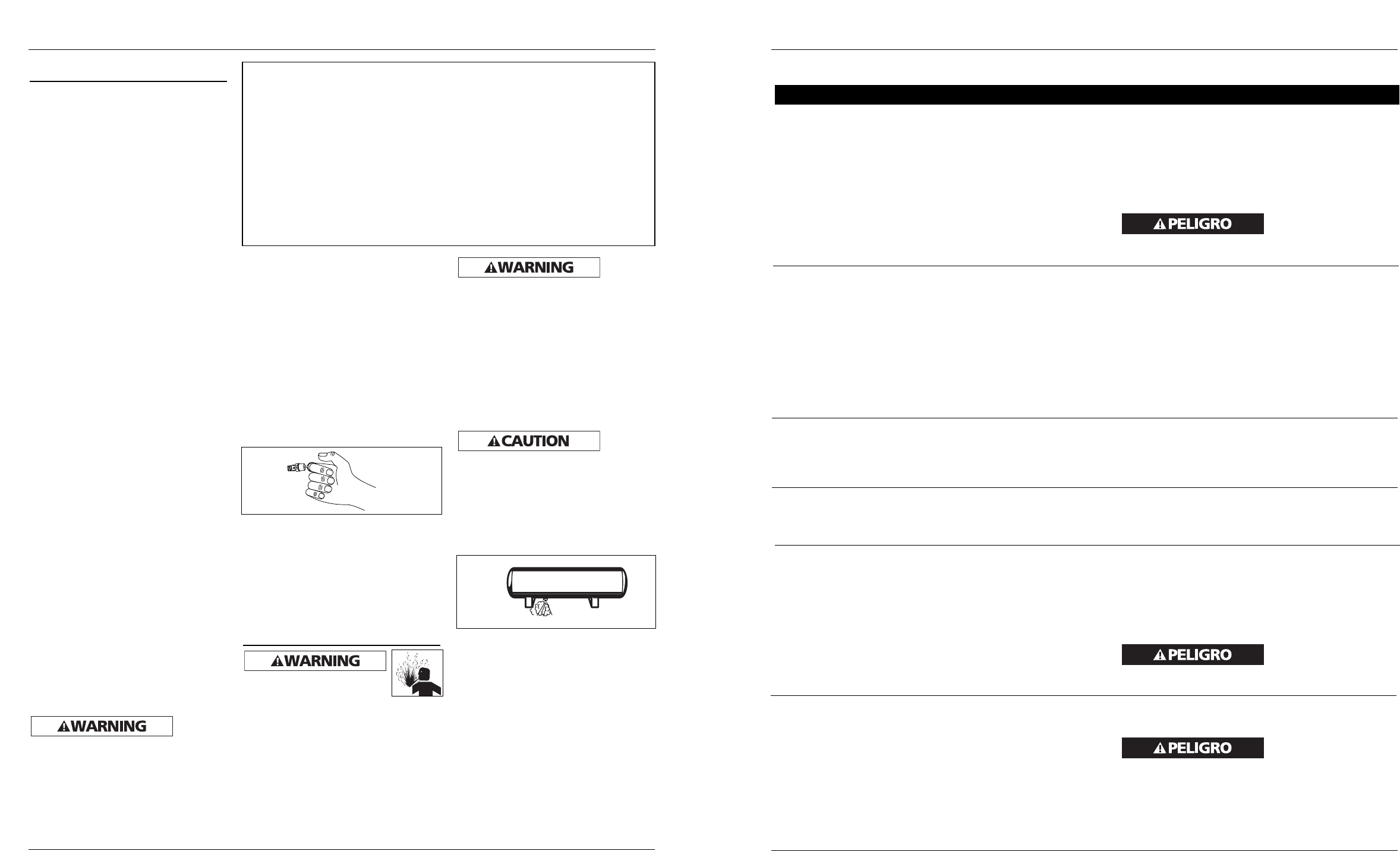

Operation (Continued)
6. Unplug power cord.
The compressor is now ready for use.
BEFORE EACH START-UP
OPERATING PROCEDURE
1. Turn regulator knob fully
counterclockwise (to the left) to close
air flow.
2. Connect air hose to outlet of
regulator.
3. Turn on/off switch to OFF position.
4. Plug in power cord.
5. Turn on/off switch to ON position
and let compressor run until it
reaches automatic shutoff pressure.
6. Attach tire chuck or tool to end of
hose.
7. Turn regulator knob clockwise (to
the right) to desired pressure of tool
being used.
On/Off cycling of compressor
In the ON/AUTO position, the
compressor pumps air into the tank.
When a shut-off (preset “cut-out”)
pressure is reached, the compressor
automatically shuts off.
If the compressor is left in the
ON/AUTO position and air is depleted
from the tank by use of a tire chuck,
tool, etc., the compressor will restart
automatically at its preset “cut-in”
pressure. When a tool is being used
continuously, the compressor will cycle
on and off automatically.
In the OFF position, the pressure switch
cannot function and the compressor
will not operate. Make sure switch is in
OFF position when connecting or
disconnecting power cord from
electrical outlet.
ASME SAFETY VALVE
Do not
remove or
attempt to adjust the safety valve!
Check the safety valve by performing
the following steps:
1. Plug the compressor in and run until
shut off pressure is reached (see
Operating Procedure).
2. Wearing safety glasses, pull the ring
on the safety valve to release
pressure from compressor tank. Use
your other hand to deflect fast-
moving air from being directed
toward your face.
3. The safety valve should
automatically close at approximately
40-50 PSI. If the safety valve does not
allow air to be released when you
pull on the ring, or if it does not
close automatically, it MUST be
replaced.
PRESSURE GAUGES
Gauge attached to regulator indicates
air pressure going to hose (and any
tool attached to end of hose).
Gauge attached to pressure switch
indicates air pressure in tank.
Maintenance
Disconnect power source and
then release all pressure
from the system before attempting to
install, service, relocate or perform any
maintenance.
Check compressor often for any visible
problems and follow maintenance
procedures each time compressor is
used.
Safety
valve
must be replaced if it cannot be
actuated or it leaks air after ring is
released.
1. Turn compressor off and release
pressure from system. (To release
pressure from system, pull ring on
ASME safety valve. Deflect escaping
air by shielding valve with one hand
as you pull ring with other hand.)
Pull ring until tank is empty.
A large
amount
of fast moving air will be released
when the safety valve is opened with
pressure in the tank. Wear ANSI
approved Z87.1 safety glasses.
2. Drain moisture from tank by opening
drain valve underneath tank. Tilt
tank to remove all moisture.
3. Clean dust and dirt from tank, air
lines and pump cover while
compressor is still OFF.
OIL CHANGE
1. Allow compressor to run and warm
up oil. Unplug unit.
2. Position a pan under pump end of
unit.
3. Remove drain plug. Allow oil to
collect in pan. Tilt unit to completely
drain.
4. Replace drain plug, fill pump to
center of sight glass. Use Chevron
Figure 4
MOISTURE IN COMPRESSED AIR
Moisture in compressed air will form into droplets as it comes from an air
compressor pump. When humidity is high or when a compressor is in
continuous use for an extended period of time, this moisture will collect in
the tank. When using a paint spray or sandblast gun, this water will be
carried from the tank through the hose, and out of the gun as droplets
mixed with the spray material.
IMPORTANT: This condensation will cause water spots in a paint job,
especially when spraying other than water based paints. If sandblasting, it
will cause the sand to cake and clog the gun, rendering it ineffective. A filter
in the air line (MP3105), located as near to the gun as possible, will help
eliminate this moisture.
Oil Lubricated Compressors
Figure 5
