Compresor lubricado con aceite
Guía de diagnóstico de averías
Problema Posible(s) Causa(s) Acción a tomar
1. El interruptor está en la posición OFF
(apagado)
2. No hay corriente eléctrica en el
tomacorriente de la pared
3. El compresor alcanzó la presión de corte
automático
4. Motor recalentado
5. Interruptor de presión defectuoso
1. Válvula de retención defectuosa
2. Válvula de descarga defectuosa (en el
interruptor de presión)
3. Bajo voltaje
4. Conexiones eléctricas sueltas
5. Calibre del cable o largo del cordón de
extensión incorrectos
6. Condensador del motor defectuoso
7. Bobinado del motor en corto circuito o
abierto
1. Fusible de tamaño incorrecto, circuito
sobrecargado
2. Calibre del cable o largo del cordón de
extensión incorrectos
3. Válvula de retención defectuosa
4. Válvula de descarga defectuosa (en el
interruptor de presión)
5. Condensador del motor defectuoso
6. Motor en cortocircuito o atascado
1. Bajo voltaje
2. Calibre del cable o largo del cordón de
extensión incorrectos
3. Filtro de entrada obstruido
4. Falta de ventilación adecuada/
temperatura ambiente demasiado alta
5. Válvula de retención defectuosa
6. Válvula de descarga defectuosa (en el
interruptor de presión)
7. Fallaron las válvulas del compresor
1. Pernos de montaje sueltos
2. El tanque no está nivelado
3. El cilindro o pistón está
desgastado/marcado
1. Asegúrese de que el compresor esté enchufado y que el
interruptor esté en la posición ON (encendido).
2. Revise el disyuntor o fusible en el panel de electricidad.
3. Libere aire del tanque hasta que el compresor se reinicie
automáticamente.
4. Deje que el compresor se enfríe durante aproximadamente
30 minutos para que el interruptor térmico de sobrecarga
vuelva a su posición normal. Asegúrese de que el compresor
esté funcionando en un área limpia y bien ventilada.
5. Cambie el interruptor de presión.
1. Repare o reemplace.
2. Repare o reemplace.
3. Verifique el voltaje en el tomacorriente de pared con un
voltímetro.
4. Verifique todas las conexiones eléctricas.
5. Verifique el cuadro del cordón de extensión para ver el
correcto uso del mismo.
6. Reemplace el condensador
7. Vuelva a colocar el ensamble del motor.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque.
1. Verifique que el fusible sea el adecuado. Use un fusible de
tiempo de retardo. Desconecte los demás accesorios
eléctricos del circuito, o haga funcionar el compresor en su
propio ramal del circuito.
2. Verifique el cuadro del cordón de extensión para ver el
correcto uso del mismo.
3. Repare o reemplace.
4. Repare o reemplace.
5. Reemplace el condensador
6. Vuelva a colocar el ensamble del motor.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque.
1. Verifique el voltaje en el tomacorriente de pared con un
voltímetro.
2. Verifique el cuadro del cordón de extensión para ver el
correcto uso del mismo.
3. Limpie o reemplace el filtro.
4. Mueva el compresor a un área bien ventilada.
5. Repare o reemplace.
6. Repare o reemplace.
7. Reemplace el ensamble de la válvula.
No desensamble la válvula de retención con aire en el
tanque; purgue el tanque.
1. Ajuste los pernos.
2. Utilice una cuña/objeto fuerte para poner el tanque a nivel.
3. Reemplace o repare según sea necesario.
El compresor no funciona
El motor zumba pero no
enciende o funciona lento
El flujo sale/ el disyuntor
falla a menudo
El protector térmico de
sobrecarga detiene el
funcionamiento
reiteradamente
Golpeteos, zumbidos, y/o
vibración excesiva.
Notes
5
Maintenance
(Continued)
synthetic 5W-30, Mobil 1 5W-30 or
10W-30 synthetic motor oil. Using
other types of oil will cause starting
problems.
5. Change oil after every 50 hours of
use.
INTAKE AIR FILTER MAINTENANCE
Removal, Inspection and Replacement
(Figure 6)
The intake filter element should be
removed and checked periodically. A
clogged intake filter can decrease
compressor performance and cause the
compressor to overheat.
1.Rotate the filter cover counter
clockwise and remove .
2. Remove the filter element and
inspect.
3. If the filter element is dirty or
clogged, replace it.
4. Reinstall filter and cover.
IMPORTANT: Locate unit as far from
spraying area as hose will allow to
prevent overspray from clogging filter.
OVERLOAD PROTECTOR SECTION
This compressor is equipped with a
manual reset overload protector which
will shut off motor if it becomes
overloaded.
If overload protector shuts motor OFF
frequently, look for the following
causes.
HL5403, HL5404

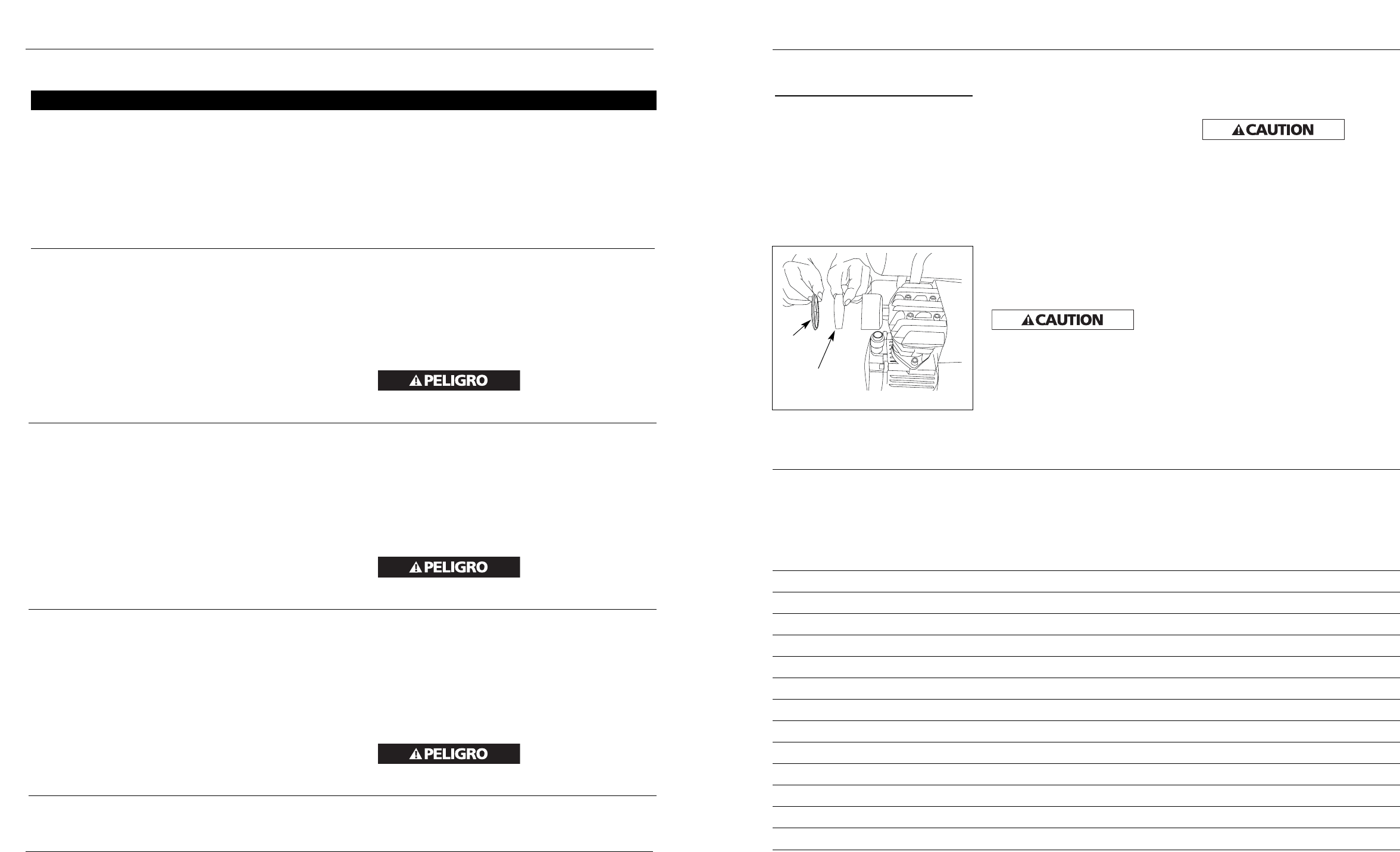

Figure 6 - Intake filter maintenance
Filter element
Filter
cover
1. Low voltage.
2. Clogged air filter.
3. Lack of proper ventilation.
If the
overload
protector is actuated, the motor must
be allowed to cool down for 30 minutes
before manual resetting.
STORAGE
1. Drain tank of moisture.
2. When not in use, store compressor
in a cool, dry place.
3. Disconnect hose and hang open
ends down to allow any moisture to
drain.
