INSTRUCTIONS DE MISE À LA TERRE
1. Ce produit doit être mis à la terre.
Dans l’évenement d’un court-circuit,
la mise à la terre diminue le risque de
secousse électrique en fournissant un
fil d’échappement pour le courant
électrique. Ce produit est équipé avec
un cordon qui a un fil de terre avec
une fiiche de terre. La fiche doit être
branchée dans une prise de courant
qui a été installée et mise à la terre
correctement en respectant tous les
codes et règlements locaux.
Une mauvaise
installation de la prise
mise à la terre peut créer un risque de
chocs électriques. S'il faut remplacer ou
réparer le cordon électrique ou la fiche, ne
pas brancher le fil de terre à l'une ou
l'autre borne de lame plate. Le fil à
l'isolant vert à l'extérieur, avec ou sans
rayures jaunes, est le fil de terre.
Ne pas utiliser un
adaptateur avec ce
produit!
Ne jamais connecter
le fil vert (ou vert et
jaune) à une borne électrisé.
Consulter un électricien ou réparateur
qualifié si vous ne comprenez pas
toutes les instructions ou si vous n’êtes
pas certain que le produit est bien
mis à la terre. Ne pas modifier la fiche
fournie si elle n'entre pas correctement
dans la prise, faire installer une prise
convenable par un électricien qualifié.
Ce produit est conçu pour être utilisé
avec un circuit nominal de 120 volts et
a une fiche de terre semblable à celle
illustrée dans la figure 2. Brancher
le produit seulement à une prise de
la même configuration que la fiche.
Ne pas utiliser d'adaptateur avec ce
produit.
12 Fr
Compresseurs D’Air Portatifs
CORDONS PROLONGATEURS
Pour éviter une
perte de puissance
et le surchauffage, il est prudent
d’utiliser un tuyau additionnel au lieu
d’un cordon prolongateur.
Utiliser seulement les rallonges à 3 fils
à fiches à 3 broches qui se branchent
dans des prises à 3 fentes et vérifier
que ces rallonges conviennent à la fiche
du produit. Vérifier que la rallonge
n'est pas endommagée. En utilisant
une rallonge, s'assurer d'en utiliser une
suffisamment lourde pour transporter
le courant que votre produit débite. Un
cordon sousdimensionné provoquera
une chute de tension de ligne
menant à une perte de courant et à
une surchauffe. [Le tableau ci-après
montre la bonne taille à utiliser selon
la longueur du cordon et la valeur
nominale d'ampères de la plaque
signalétique. S'il y a des doutes, utiliser
le calibre suivant plus lourd. Plus le
chiffre du calibre est petit et plus lourd
sera le cordon.]
Cordons Prolongateurs Pour
Modèle De 120V/10 Ampères
Longueur du
Cordon (m
)
7,62 15,24 30,48
Calibre du
Cordon
16 14 10
Installation (Suite)
TEST
RESET

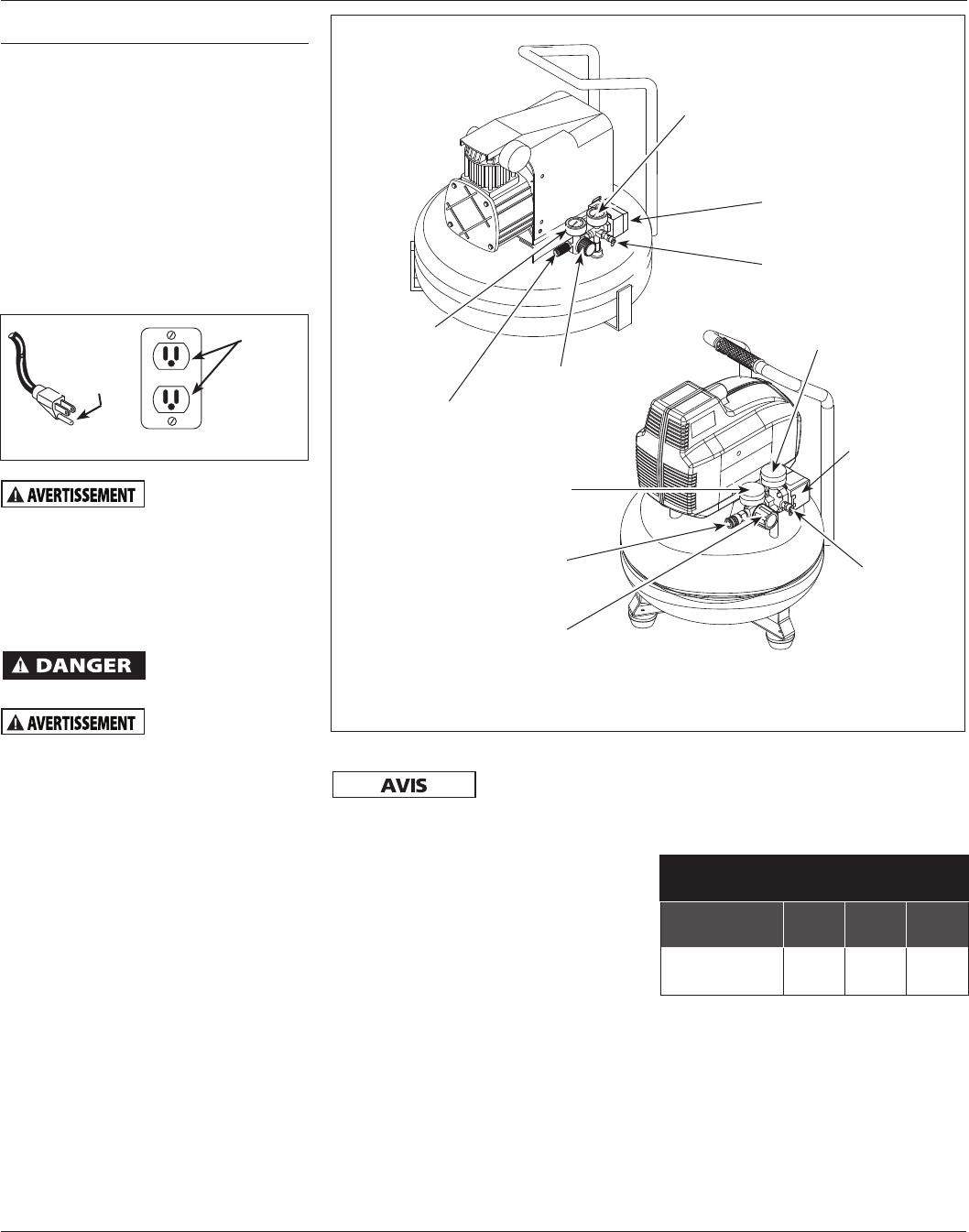

Figure 2 - Méthode De Mise À La Terre
Broche de
Terre
Prise de
Courant
Mise de
Terre
HM7500
HM7510
Manomètre de
refoulement
Sortie d’aire /
Raccord
Régulateur
Manomètre de
réservoir
Soupape de
sûreté ASME
REMARQUE : Robinet de vidange au bas du réservoir (non illustré)
Manostat
Manomètre de
refoulement
Sortie d’aire /
Raccord
Régulateur
Soupape de sûreté
ASME
Manostat
Manomètre de
réservoir
