Compresores de Aire Portátiles
b. El suministro de voltaje es normal.
c. Los cordones de extensión son los
adecuados y cumplen los requisitos
mínimos especificados en este
manual de instrucciones.
d. El circuito tiene un cortacircuito de
de 15 amperios o un fusible de acción
retardada de 15 amperios tipo T.
3. Si no puede satisfacer las condi-ciones
arriba enumeradas o si el cortacircuito
se activa frecuente-mente, quizas
tenga que utilizar un circuito de 120
voltios y 20 amperios.
CONEXION A TIERRA
1. Este producto debe estar conectado
a tierra. En caso de que ocurra un
cortocircuito, ésto reduciría el riesgo
de choque eléctrico al ofrecerle
un cable de desvio a la corriente
eléctrica. Este producto tiene un
cordón con un alambre y terminal de
conexión a tierra. Debe conectarlo a
un tomacorrientes que esté instalado
adecuadamente según los códigos y
ordenanzas locales.
La instalación
incorrecta del enchufe
de conexión a tierra puede dar como
resultado un riesgo de choque eléctrico.
Cuando sea necesario reparar o reemplazar
el cable o el enchufe, no conecte el cable
de conexión a tierra a ninguno de los
bornes planos del enchufe. El cable con
aislante que tiene una superficie exterior
de color verde, con o sin bandas amarillas,
es el cable de conexión a tierra.
¡No use un
adaptador con este
producto!
Nunca conecte
los cables verdes o
verde con rayas amarillas a un terminal
con tensión terminal.
Verifique con un electricista o técnico
de reparación calificados cuando no
comprenda totalmente las instrucciones
de conexión de descarga a tierra, o
cuando tenga alguna duda sobre si
el producto está conectado a tierra
de forma adecuada. No modifique el
enchufe que se proporciona, si no lo
puede conectar al tomacorriente, haga
que un técnico calificado instale el
tomacorriente adecuado.
Este producto está diseñado para
funcionar en un circuito con una
carga nominal de 120 v y tiene un
enchufe de conexión a tierra similar
al enchufe ilustrado en la Figura 2.
Conecte el producto únicamente a un
tomacorriente que tenga la misma
configuración que el enchufe. No
utilice un adaptador con este producto.
CORDONES DE EXTENSION
Para evitar
la pérdida de
potencia y el sobrecalentamiento es
preferible que use mangueras de aire
adicionales en vez de cordones de
extensión para alcanzar el área de trabajo.
Utilice únicamente un cable de
extensión de 3 cables que tenga un
enchufe de 3 bornes con conexión a
tierra, y un receptáculo de 3 ranuras
que sea compatible con el enchufe
que viene con el producto. Asegúrese
de que el cable de extensión no esté
dañado. Cuando utilice un cable de
extensión, asegúrese de utilizar uno
lo suficientemente grueso como para
conducir la corriente que el producto
exige. Un cable de menor tamaño que
el adecuado provocará una caída en
el voltaje de la línea y una pérdida de
energía y recalentamiento. La tabla
que aparece a continuación muestra los
tamaños correctos a usar dependiendo
de la longitud del cable y de la
clasificación de amperaje indicada en la
placa. Si tiene dudas, use el de calibre
inmediatamente superior. Cuanto más
bajo sea el número del calibre, más
grueso será el cable.
Instalación (Continuación)
TEST
RESET
Figura 2 - Para conectar a tierra
Terminal de
conexión a
tierra
Tomacorrientes
conectado a
tierra

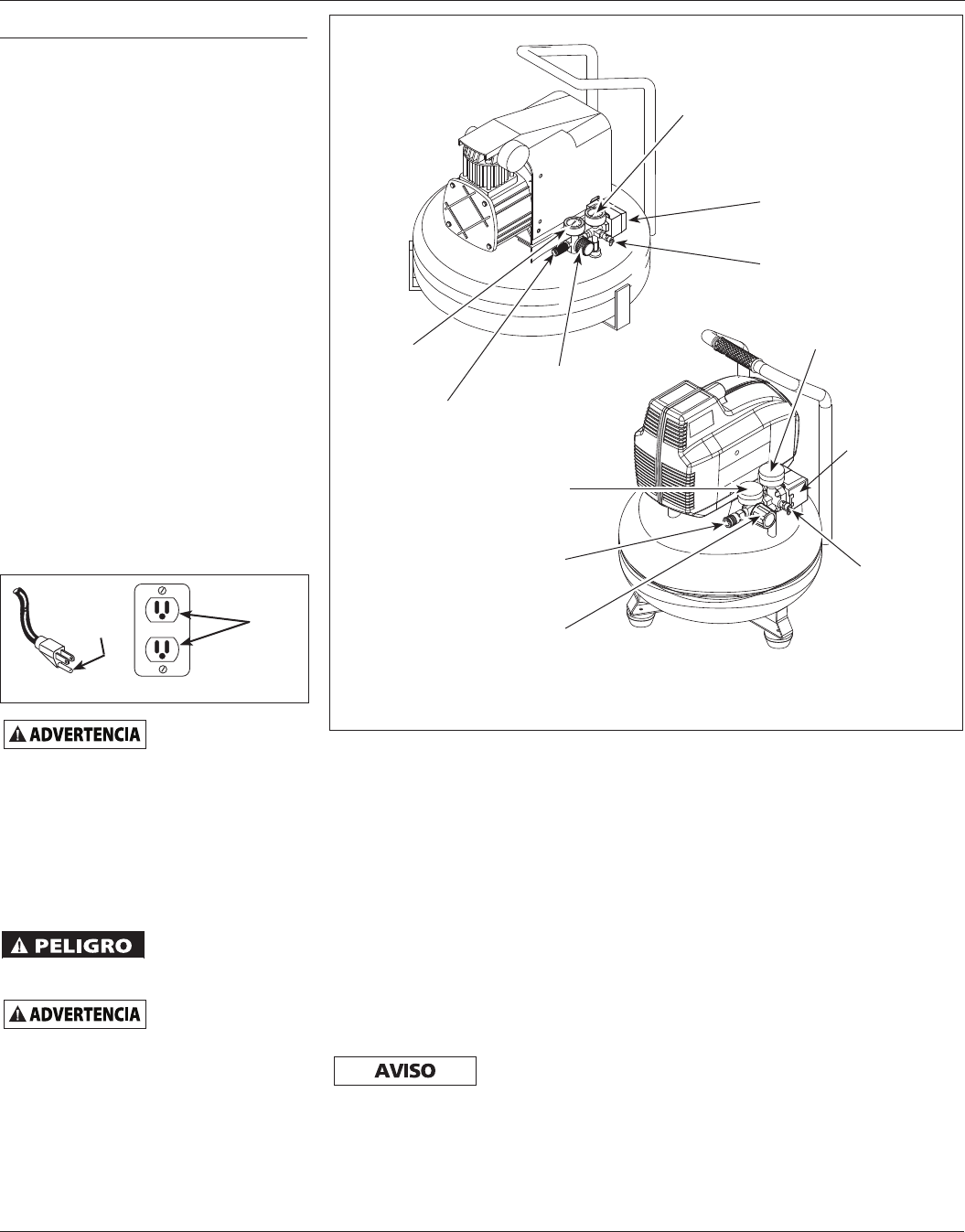

HM7500
HM7510
Manómetro de
salida
Salida de aire /
Acoplador
Regulador
Medidor de
presión del
tanque
Válvula de
seguridad
ASME
NOTA: válvula de drenaje en la parte inferior de las unidades (no se muestra).
Presostato
Manómetro
de salida
Salida de aire /
Acoplador
Regulador
Válvula de seguridad
ASME
Presostato
Medidor de presión del
tanque
