Serie WL6000
3 Sp
Instrucciones para la operacion
Nunca
instale el
compresor sobre las bases de madera
usadas para transportarlo
INSTALACIÓN OPCIONAL
INSTALACION DEL CABLE PARA
SOSTENERLO A LA PARED
Con el cable de seguridad se incluyen
dos tornillos de fiador y arandelas.
No use
tornillos
de fiador para fijar el compresor a
muros en seco. Éstos no son lo
suficientemente resistentes para
sostener el peso del compresor.
1. Coloque una almohadilla aislante
debajo de cada pata del compresor
para minimizar la vibración.
2. Coloque el cable en la base tal como
se le indica en la Figura 3.
3. Colóquele las arandelas a los
tornillos e introdúzcalos en los aros
de los extremos del cable.
4. Si es una pared de entramado, los
tornillos se deben fijar al montante.
Use una trabilla si la pared es de
concreto.
INSTALACIÓN ELÉCTRICA
Todas las conexiones eléctricas y el
alambrano deberán ser llevados a cabo
por un electricista profesional. La
instalación debe estar conforme con los
códigos locales y los códigos nacionales
sobre electricidad.
Nunca use un cordón de
extensión con este aparato.
Use una manguera de aire adicional en
lugar de un cordón de extensión para
evitar la pérdida de energía yu los
daños permanentes al motor. El uso de
un cordón de extensión anulará la
garantía.
CONEXION A TIERRA
1. Este producto está diseñado para
circuitos nominales de 120 voltios y
tiene un enchufe para conexión a
!
PRECAUCION
!
ADVERTENCIA
!
ADVERTENCIA
!
PRECAUCION
tierra similar al de la Figura 2.
Cerciórese de conectarlo a un
tomacorrientes cuya configuración sea
similar a la del enchufe. Este producto
se debe conectar a tierra. En caso de
que ocurra un cortocircuito, ésto
evitaría el riesgo de choque eléctrico
al ofrecerle un cable de desvío a la
corriente eléctrica. Este producto
tiene un cordón con un alambre y
terminal de conexión a tierra. Debe
conectarlo a un tomacorrientes que
esté instalado adecuadamente según
los códigos y ordenanzas locales.
El uso inadecuado del en-
chufe con conexión a tierra
podría ocasionarle choques
eléctricos.
No use
un
adaptador para conexión a tierra con
este producto.
2.
Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno
de los terminales planos. El alambre
cuya superficie externa del aislante es
verde, con o sin rayas amarillas, es el
cable de conexión a tierra.
Nunca
conecte
los cables verdes o verde con rayas
amarillas, a un terminal con tensión.
3. Consúltele a un electricista calificado o a
un técnico de reparación, en caso de que
no comprenda bien las instrucciones o si
tiene dudas de que esté conectado a
tierra adecuadamente. No modifique el
enchufe, si éste no entra en el
tomacorrientes, mande a instalar un
tomacorrientes adecuado con un
electricista calificado.
!
ADVERTENCIA
!
PELIGRO
!
PELIGRO
ALAMBRADO
1. Los códigos eléctricos varían de un área
a otra. Sin embargo, el alambrado,
enchufe y protectores se deben
seleccionar según las especificaciones
de amperaje y voltaje indicados en la
placa del motor y cumplir con las
especificaciones mínimas.
2. Use fusibles de acción retardada tipo
T o un cortacircuito.
Si no
conecta
los cables adecuadamente podría haber
cortocircuitos, incendios, sobreca-
lentamiento, etc.
NOTA: Las unidades de 120 voltios, 15
amp se pueden utilizar en circuitos de 120
voltios bajo las siguientes condiciones:
a. Ningún otro artefacto eléctrico o luces
estén conectados al mismo circuito.
b.El suministro de voltaje es normal.
c. El circuito tiene un cortacircuito de
15 amperios o un fusible de acción
retardada de 15 amperios.
3. Si no puede satisfacer las condiciones
arriba enumeradas o si el cortacircuito
se activa frecuentemente, quizás
tenga que utilizar un circuito de 120
voltios, 20 amperios.
Presostato - Automático - En la
posición AUTO el compresor se apaga
automáticamente cuando la presión del
tanque alcanza el nivel máximo fijado
en la fábrica. En la posición OFF, el
compresor no funcionará. El presostato
debe colocarse en OFF para conectar o
desconectar el cordón eléctrico del
tomacorrientes o para cambiar la
herramienta neumática.
Regulador - El regulador controla la
cantidad de presión de aire expulsada
por la manguera.
Válvula de seguridad ASME - Esta
válvula automáticamente libera el aire
si la presión del tanque excede el valor
máximo fijado de fábrica.
Tubería de descarga - Esta tubería
transporta el aire comprimido del
cabezal a la válvula de chequeo. Esta
tubería se calienta excesivamente
durante el uso. Para evitar quemaduras
graves, nunca la toque.
!
PRECAUCION
TEST
RESET

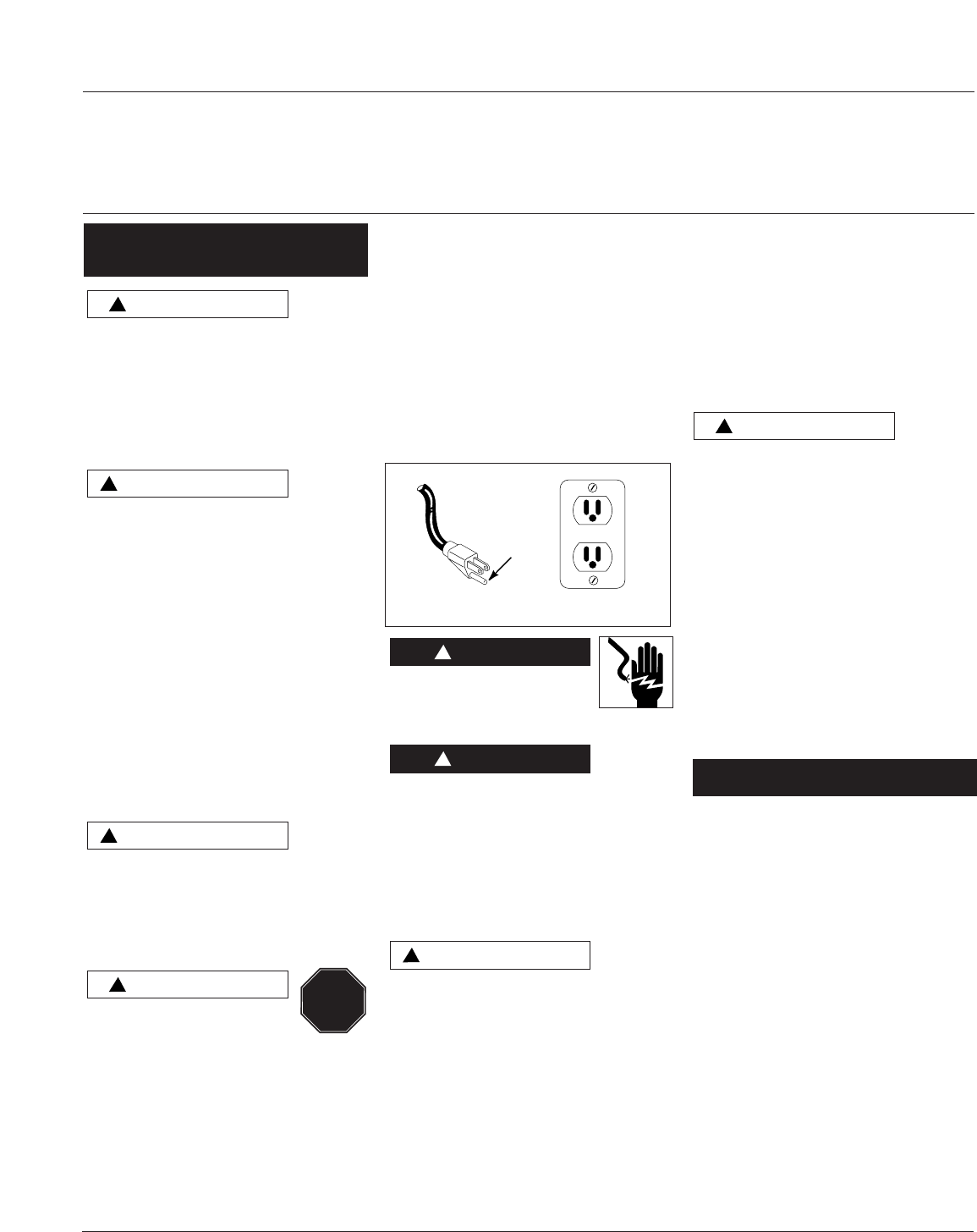

Figura 2
ALTO!
Terminal de
conexión a
tierra
Tomacorrientes
conectado a tierra
Instalación
(Continuación)
Funcionamiento
