DÉSEMBALLAGE ET NETTOYA G E
Désemballer soigneusement la machine et toutes les pièces de ou des emballage(s) d'expédition. Retirer le revêtement
protecteur de toutes les surfaces non peintes. Le revêtement peut être retiré avec un chiffon doux humidifié avec du
kérosène (ne pas utiliser d'acétone, d'essence ou de diluant à laque). Après nettoyage, couvrir les surfaces non peintes
dune cire à parquets dusage domestique de bonne qualité.

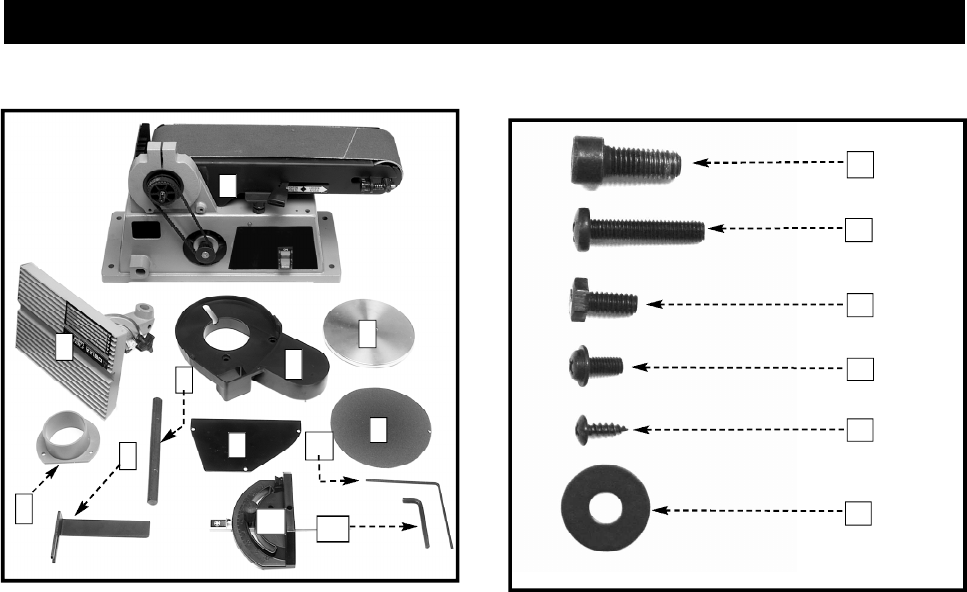

CONTENU DU CART O N
1
2
3
4
8
7
10
6
5
9
11
12
1. Moteur et base
2. Table du disque
3. Dispositif de protection pour la courroie et la poulie
4. Plaque du disque
5. Sortie de poussière
6. Tige de support
7. Dispositif inférieur de protection du disque
8. Disque abrasif
9. Butée antiretour
10. Jauge à onglet
11. Clé hexagonale de 1/8 po
12. Clé hexagonale de 6 mm
13. (3) Vis à tête cylindrique à 6 pans creux M8 x 1,25 x
20 mm
14. (2) Vis à tête cylindrique bombée M6 x 1 x 30 mm
15. (1) Vis à tête hexagonale de 1/4-20 x 1/2 po
16. (3) Vis à tête cylindrique à dépouille M5 x ,08 x
10 mm
17. (3) Vis à tôle M4 x ,7 x 12 mm
18. (1) Rondelle plate de 5/16 po
13
14
15
16
17
18
