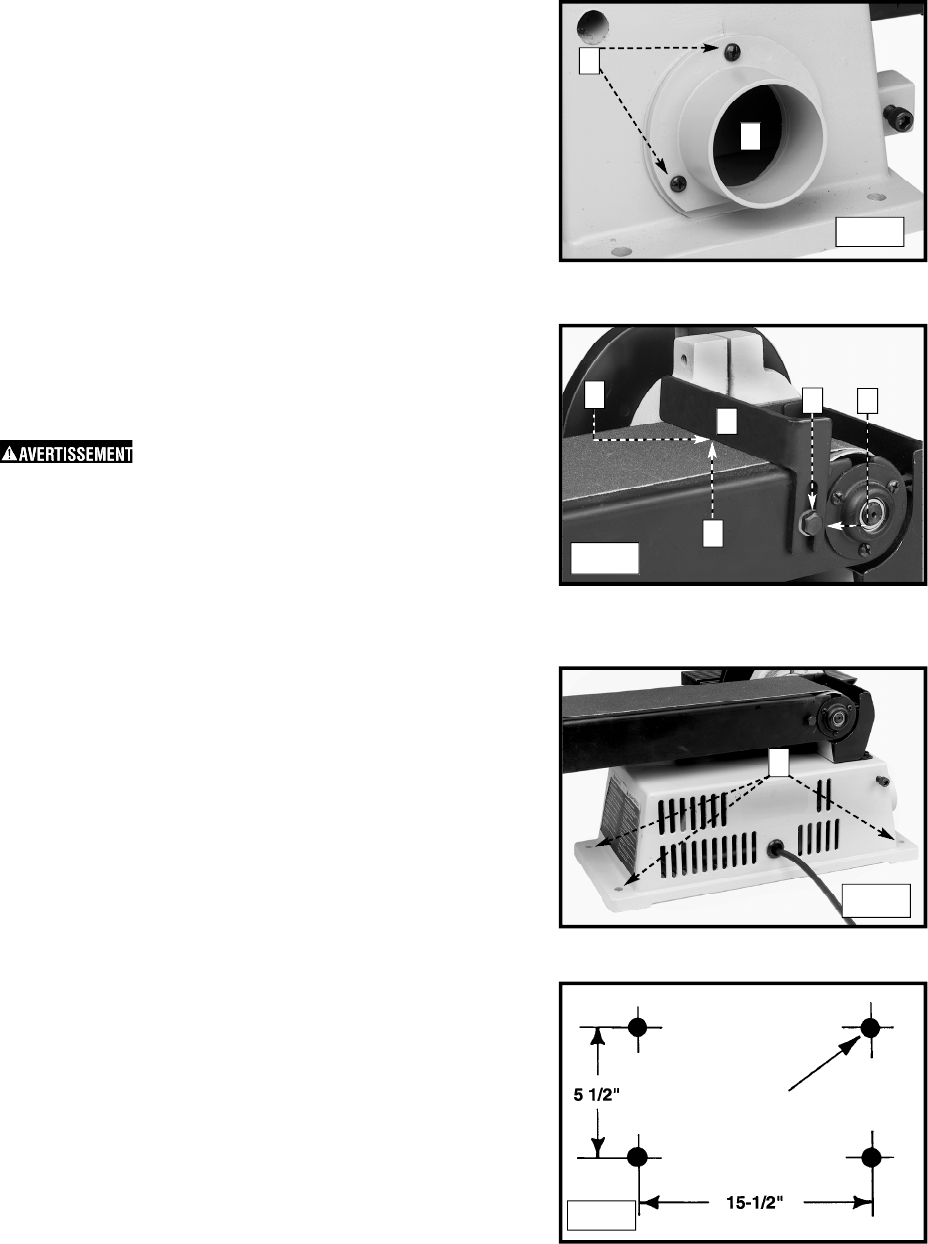

Aligner les trois trous de la sortie de poussière (A, fig. 12)
avec les trois trous du côté gauche de la base de la
ponceuse. Insérer la vis à tête cylindrique à dépouille (B)
fig. 12 dans le trou du bec verseur de poussière et la
visser dans le trou rubané de la base de la ponceuse.
Répéter les étapes pour les deux autres trous.
FIXATION DE LA PONCEUSE À UNE SURFACE DE SUPPORT
1. Pour l'utilisation de la ponceuse en position
permanente, la fixer solidement à une surface de
support solide comme un socle ou un établi. Utiliser
les quatre trous dont trois sont illustrés à en
(A, fig. 14.
2. Le schéma de la figure 15 illustre la dimension et la
distance centre à centre des trous à percer dans le
socle ou l'établi.
ASSEMBLAGE DE LA SORTIE DE POUSSIÈRE
FIXATION DE LA BUTÉE ANTIRETOUR SUR LE BRAS DE LA PONCEUSE
Fixer la butée antiretour (A, fig. 13) sur le bras de la
ponceuse à l'aide d'une vis à tête hexagonale (B) de 1/4-
20 x 1/2 po et d'une rondelle plate (C) de 5/16 po.
Pour éviter de coincer la pièce ou les
doigts entre la butée antiretour et la
bande abrasive, positionner le bord
de la butée (D, fig. 13) à un maximum
de 1,6 mm (1/16 po) de la bande
abrasive (E).
A
B
A
C
B
D
E
Fig. 12
Fig. 13
A
Fig. 14
Fig. 15
3/8 po (9,5 mm)
de diamètre
(4 trous)
