62

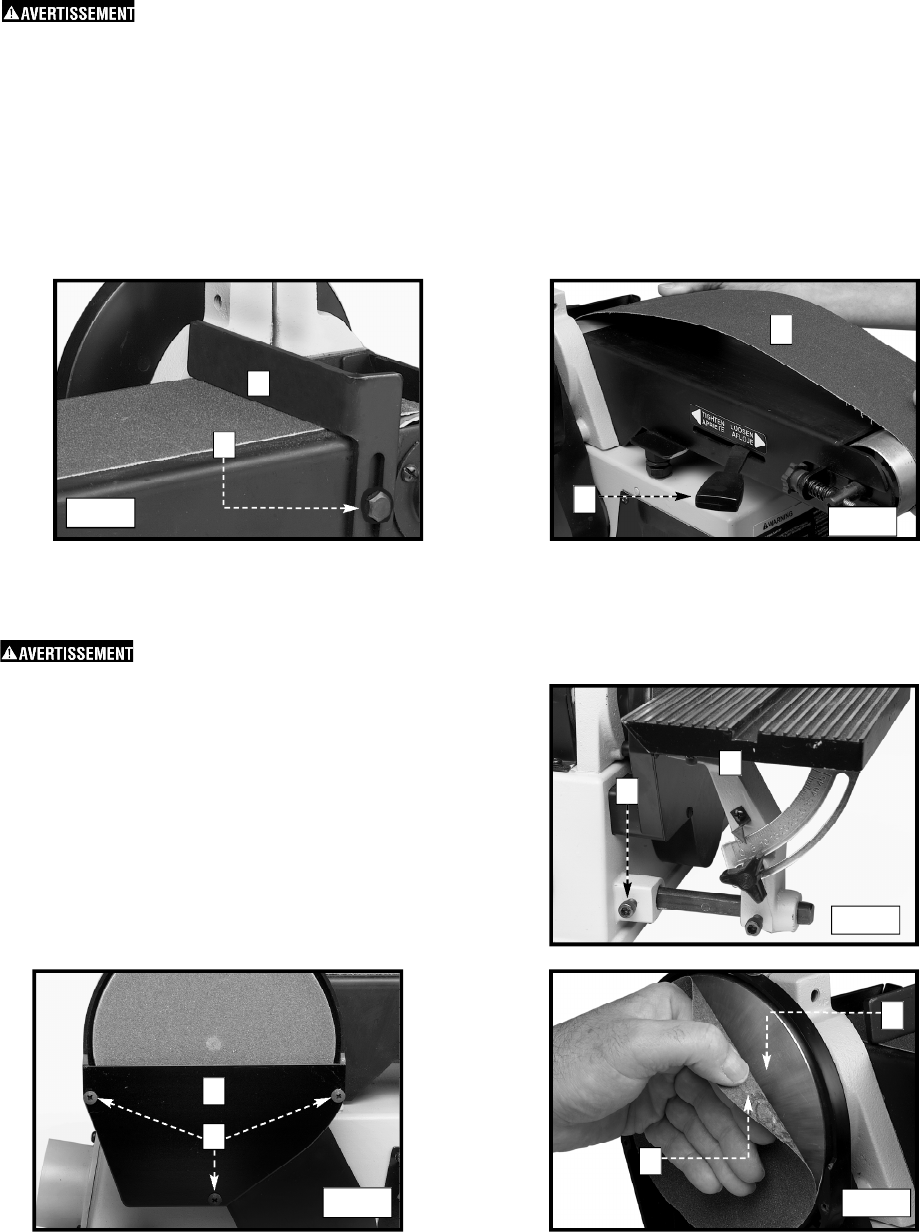

1. Desserrer la vis (A, fig. 34) et déposer la butée antiretour (B).
2. Glisser le levier de tension (C, fig.35) vers la droite pour réduire la tension de la bande abrasive. Retirer la bande
abrasive (D) des deux cylindres de contact.
3. Une flèche imprimée au dos de la bande abrasive indique la direction de déplacement de la courroie. S'assurer que
cette flèche et celle de la machine correspondent. Glisser la nouvelle bande abrasive sur les deux cylindres de
contact..
4. Glisser le levier de tension (C, fig. 35) vers la gauche pour appliquer une tension sur la courroie.
5. Replacer la butée antiretour déposée à l'ÉTAPE 2.
6. Reconnecter l'alimentation de la ponceuse. Vérifier l'alignement de la bande. (Se reporter à la section
« ALIGNEMENT DE LA BANDE ABRASIVE »).
REMPLACEMENT DE LA BANDE ABRASIVE
Fig. 34
A
Fig. 35
B
REMPLACEMENT DU DISQUE ABRASIF
1. Desserrer la vis (A, fig. 36) pour déposer le module
de la table (B).
2. Déposer les trois vis (B, fig. 37. Déposer le
couvercle (D).
4. Décoller le disque abrasif usé (E, fig. 38.
5. Nettoyer la plaque de support d'abrasif (F, fig. 38).
Décoller la pellicule au dos du nouveau disque
abrasif. Presser fermement le nouveau disque
abrasif sur la plaque support (F) et replacer le
couvercle inférieur et le module de la table déposés
aux ÉTAPES 1 et 2
D
C
A
B
D
B
E
F
Fig. 36
Fig. 37
Fig. 38
DÉBRANCHER LA MACHINE DE LA SOURCE D’ALIMENTAT I O N
DÉBRANCHER LA MACHINE DE LA SOURCE D’ALIMENTAT I O N
