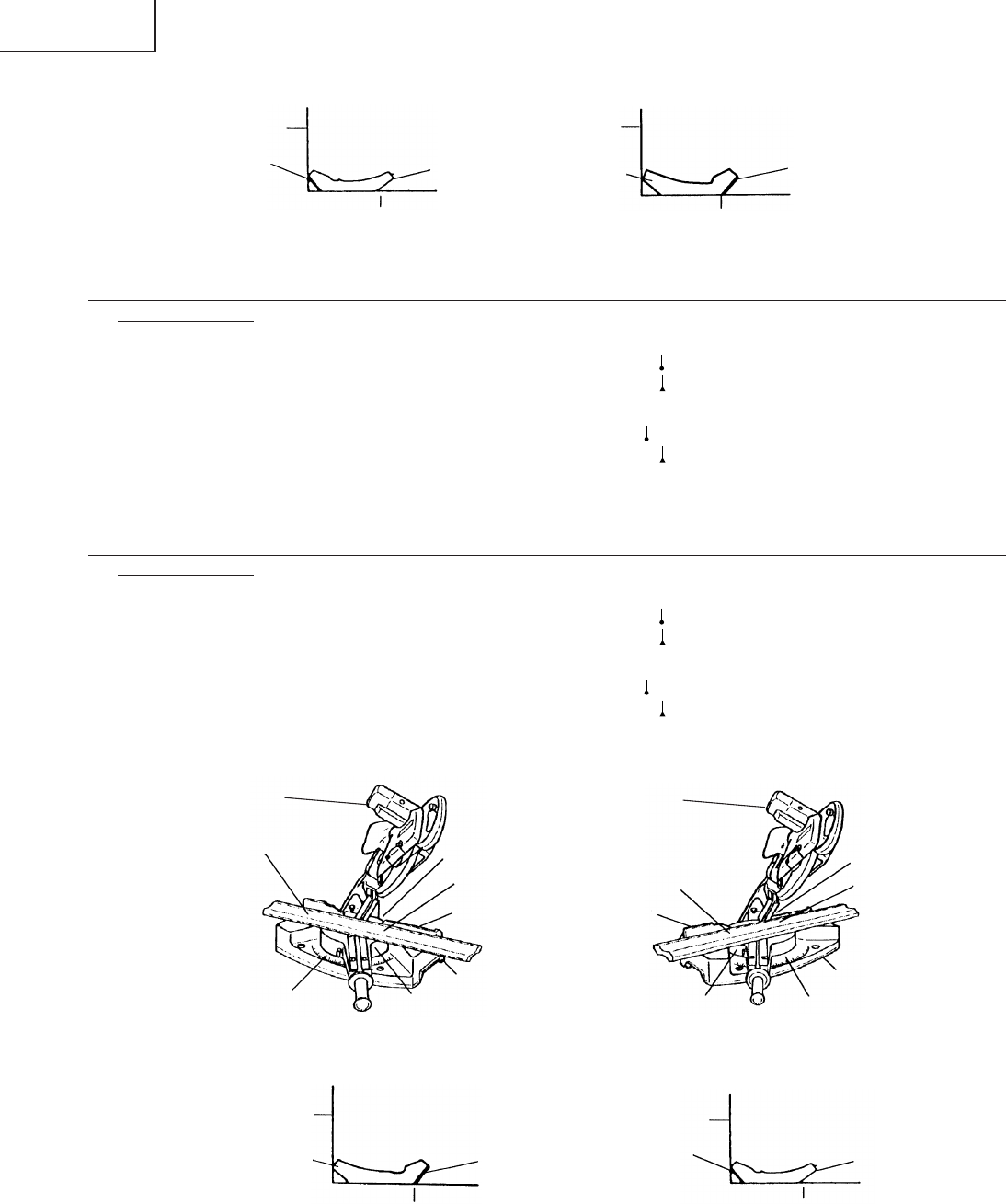

Fig. 31 Fig. 33
(3) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 29 (voir Fig. 34 ; incliner la tête
vers la droite) :
q Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère )
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la droite et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface inférieure (B sur la Fig. 28) touche la garde
comme indiqué à la Fig. 35.
(4) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 29 (voir Fig. 36 ; incliner la tête
vers la droite) :
q Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère )
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (A sur la Fig. 28) touche la garde
comme indiqué à la Fig. 37.
Fig. 34 Fig. 36
Fig. 35 Fig. 37
Garde
Table du socle
A
B
Table du socle
A
B
Garde
Echelle d’angle de biseau
Garde
Plaque tournante
q
r
Socle
Echelle d’angle
d’onglet
Garde
Echelle d’angle de biseau
Socle
Echelle d’angle d’onglet
w
e
Plaque
tournante
Garde
Table du socle
A
B
Garde
Table du socle
A
B
Tête
Tête
