Français
45
PRECAUTION:
Lors du changement de la vitesse de rotation avec le verrou de changement de vitesse,
vérifier que l’interrupteur est coupé. Le fait de changer la vitesse alors que le moteur
tourne endommagera les engrenages.
8. Fixation de l’angle (accessoire disponible
en option)

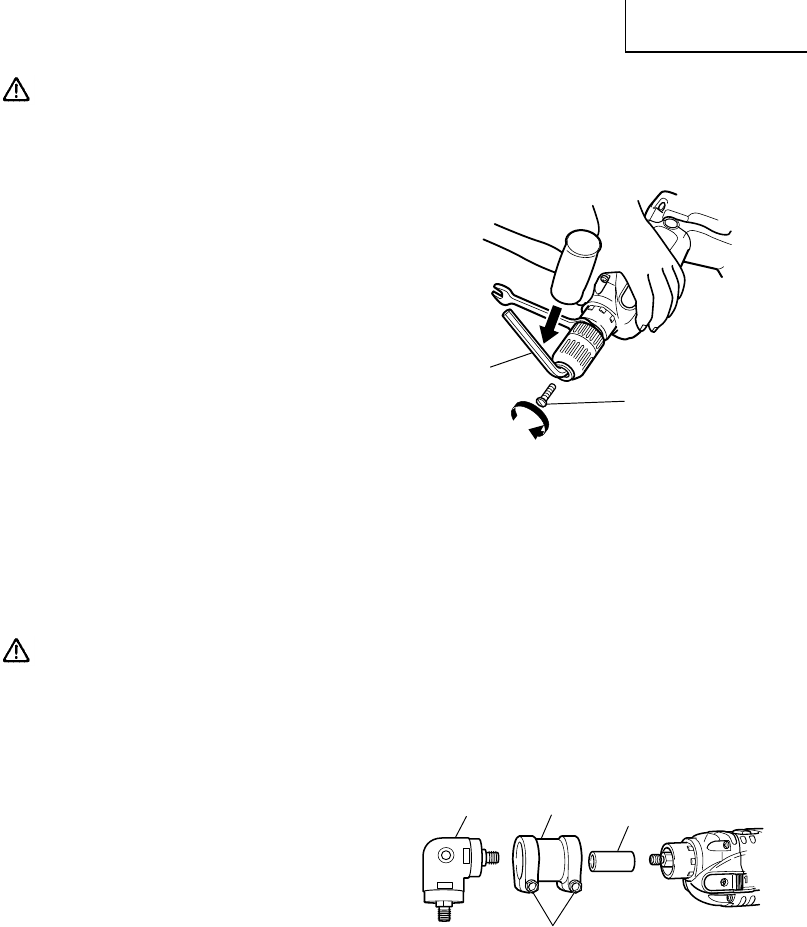

(1) Retrait du mandrin sans clavette du marteau
perforateur (Fig. 11)
⅜ Pour retirer le mandrin sans clavette du
marteau perforateur, ouvrir les mâchoires
du mandrin au maximum et tourner la vis de
verrouillage vers l’extérieur (filetage à
gauche). Cette vis verrouille le mandrin sans
clavette sur l’axe.
Installer la clé à barre hexagonale dans le
mandrin sans clavette. Placer la clé à 6 pans
fournie comme accessoire dans l’ouverture à
six pans de la broche du module d’angle. Tenir
fermement le
marteau perforateur
sur une
base solide. Tourner le mandrin sans clavette jusqu’à ce que la clé forme un angle d’environ
30° par rapport au dessus de l’établi, et frapper d’un grand coup sur la clé avec un marteau
de façon que le mandrin sans clavette tourne dans le sens inverse des aiguilles d’une montre
(vu de l’avant). Cela desserrera le mandrin sans clavette de l’axe avec filetage à droite, et il est
maintenant possible de retirer le mandrin à la main.
PRECAUTION:
Si l’on ne réussit pas à retirer le mandrin en le frappant avec la clé, ne pas frapper trop
fort avec la clé et envoyer le marteau à un SERVICE APRES-VENTE HITACHI AGREE.
(2) Fixation de l’angle
⅜ Après avoir retiré le mandrin sans clavette
tourner le levier de changement sur le côté
ROTATION. Emboîter le couplage sur l’axe
du marteau perforateur. Fixer le manchon du
raccord sur le cache du réducteur, fixer l’angle
à l’autre extrémité du manchon de raccord,
tourner légèrement l’angle dans l’un ou
l’autre sens de façon que l’orifice hexagonal
du couplage s’emboîte dans la section
hexagonale de l’angle, et serrer le manchon
de raccord à l’aide des boulons de serrage.
Serrer deux boulons de serrage de façon
uniforme et à tour de rôle au couple de 61–-
70 ln-lbs. (70-80 kgf·cm) (force égale à un
tour de poignet de la clé à fourche fournie
pour le serrage des boulons de serrage). (Fig.
12)
Fig. 11
Cléf à six
pans
Vis de
verrouillage
Desserrer
Fig. 12
Unité de
perçage
d’angle
Manchon
de raccord Couplage
Boulon de
blocage
