Español
70

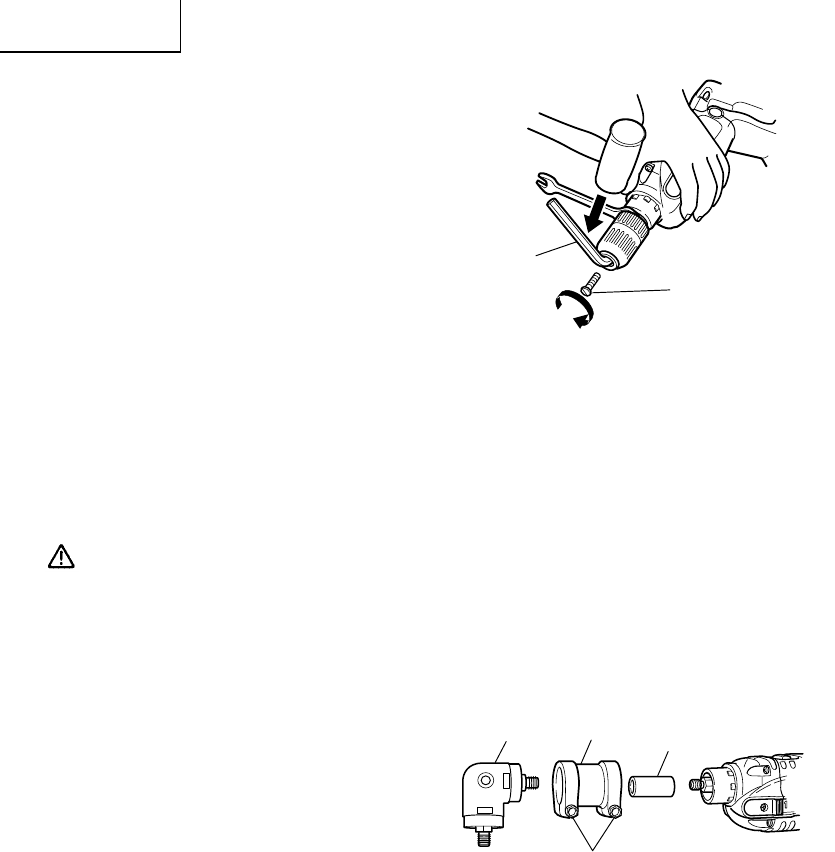

Fig. 11
Llave de
barra
hexagonal
Tornillo de
fijación
Aflojar
8. Fijación de la unidad angular (Accesorio
opcional)
(1) Desmontaje del portabrocas sin llave del
taladro de percusión (Fig.11)
⅜ Para desmontar el portabrocas sin llave del
taladro de percusión, abra las mordazas del
portabrocas sin llave al máximo y afloje el
tornillo de fijación (rosca a izquierdas). Este
tornillo sujeta el portabrocas sin llave al
husillo. Instale la llave de barra hexagonal en
el portabrocas sin llave. Coloque la llave
hexagonal de accesorio en la abertura hexa-
gonal del husillo de la unidad angular. Sujete
firmemente el taladro de percusión sobre
una base sólida.
Gire el portabrocas hasta que la llave quede a un ángulo de aprox. 30˚ con respecto a la
parte superior del banco de trabajo, y golpee la llave con un martillo para hacer que el
portabrocas sin llave gire en el sentido contrario a las agujas del reloj (visto desde el lado
delantero). Esto hará que el portabrocas sin llave se afloje del husillo de rosca a derechas,
para que sea posible desmontarlo con la mano.
PRECAUCIÓN
Si no es posible desmontar el portabrocas sin llave golpeando la llave, no fuerce la llave.
Envíe el taladro de percusión al CENTRO DE SERVICIO AUTORIZADO HITACHI.
(2) Fijación de la unidad angular
⅜ Después de desmontar el portabrocas sin
llave gire la palanca de cambio hacia el lado
ROTATION. Fije el acoplamiento en el husillo
del taladro de percusión. Encaje el manguito
de unión en la cubierta del engranaje, coloque
la unidad angular en el otro extremo del
manguito de unión, y gírela ligeramente en
una u otra dirección para que el orificio
hexagonal del acoplamiento coincida con la
parte hexagonal del husillo de la unidad
angular. Ajuste la dirección de la unidad
angular y apriete el manguito de unión
mediante los pernos de fijación.
Apriete los dos pernos de fijación de manera
uniforme y gradual uno tras otro con un par
de 61–70 ln-lbs. (70–80 kgf·cm) (el grado de
fuerza se encuentra sujeto a una sola torsión
con la llave fija suministrada para apretar los
pernos de fijación). (Fig. 12)
Fig. 12
Unidad
argular
Manguito
de unión
Acoplamiento
Perno de fijación
